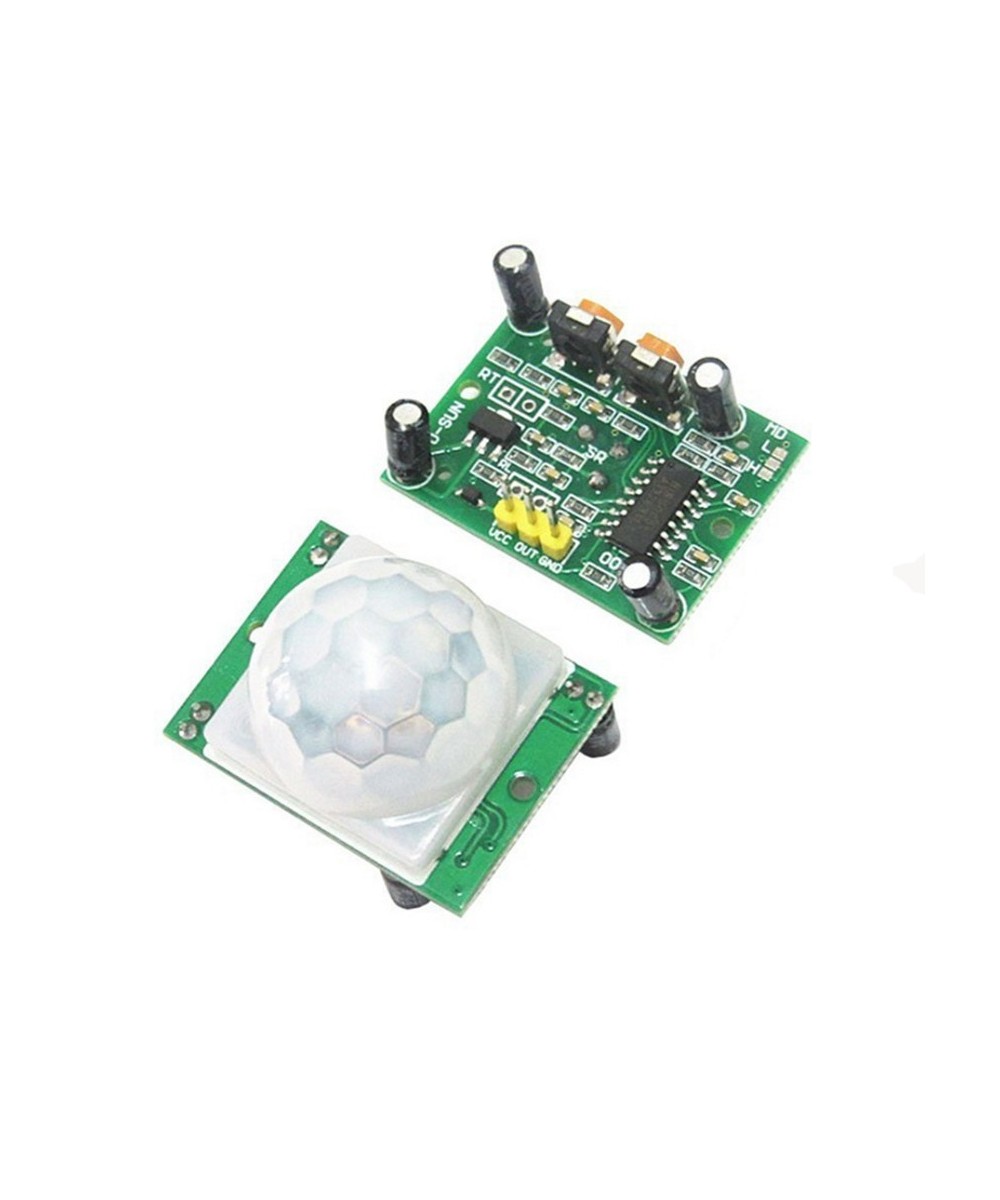

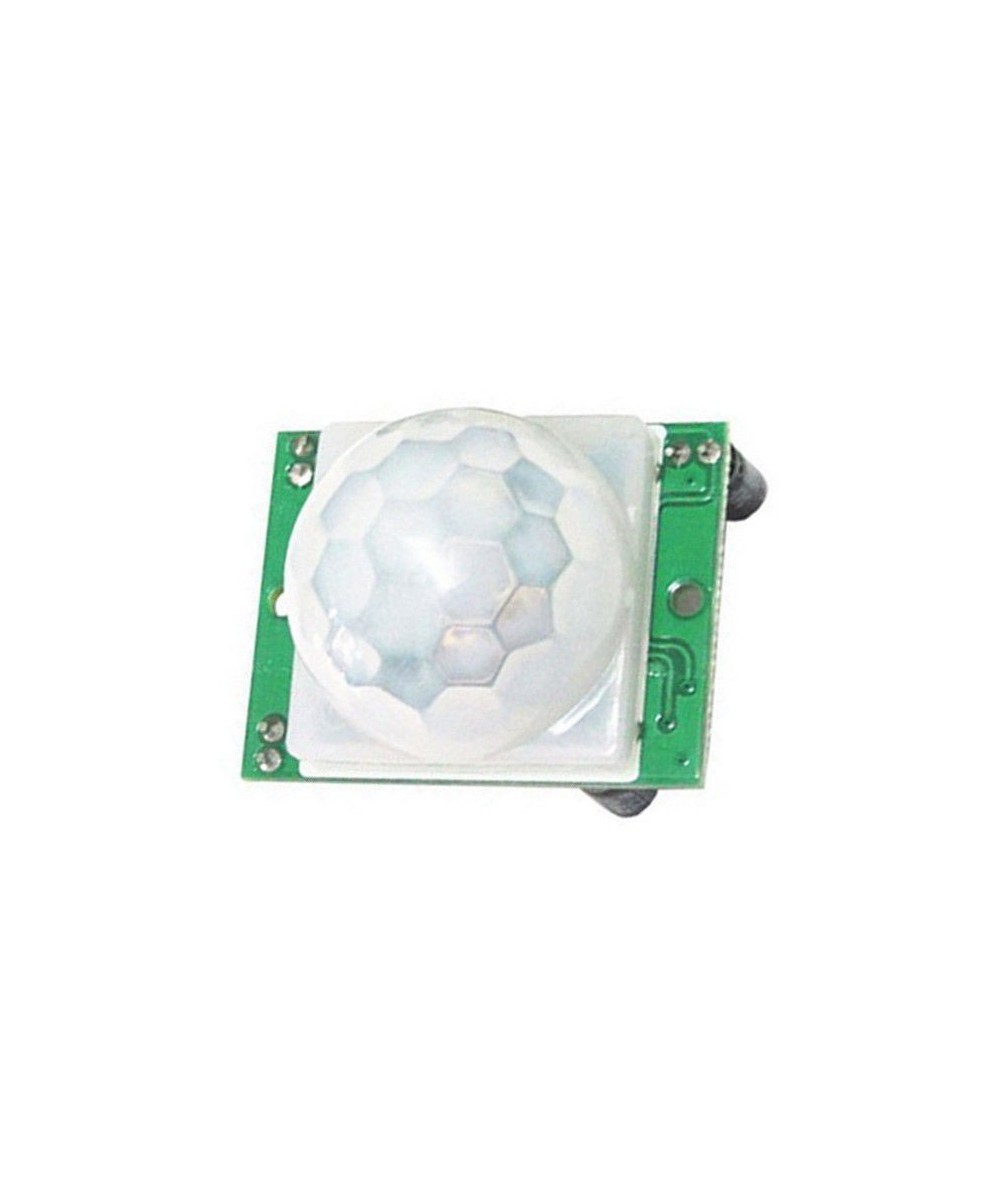

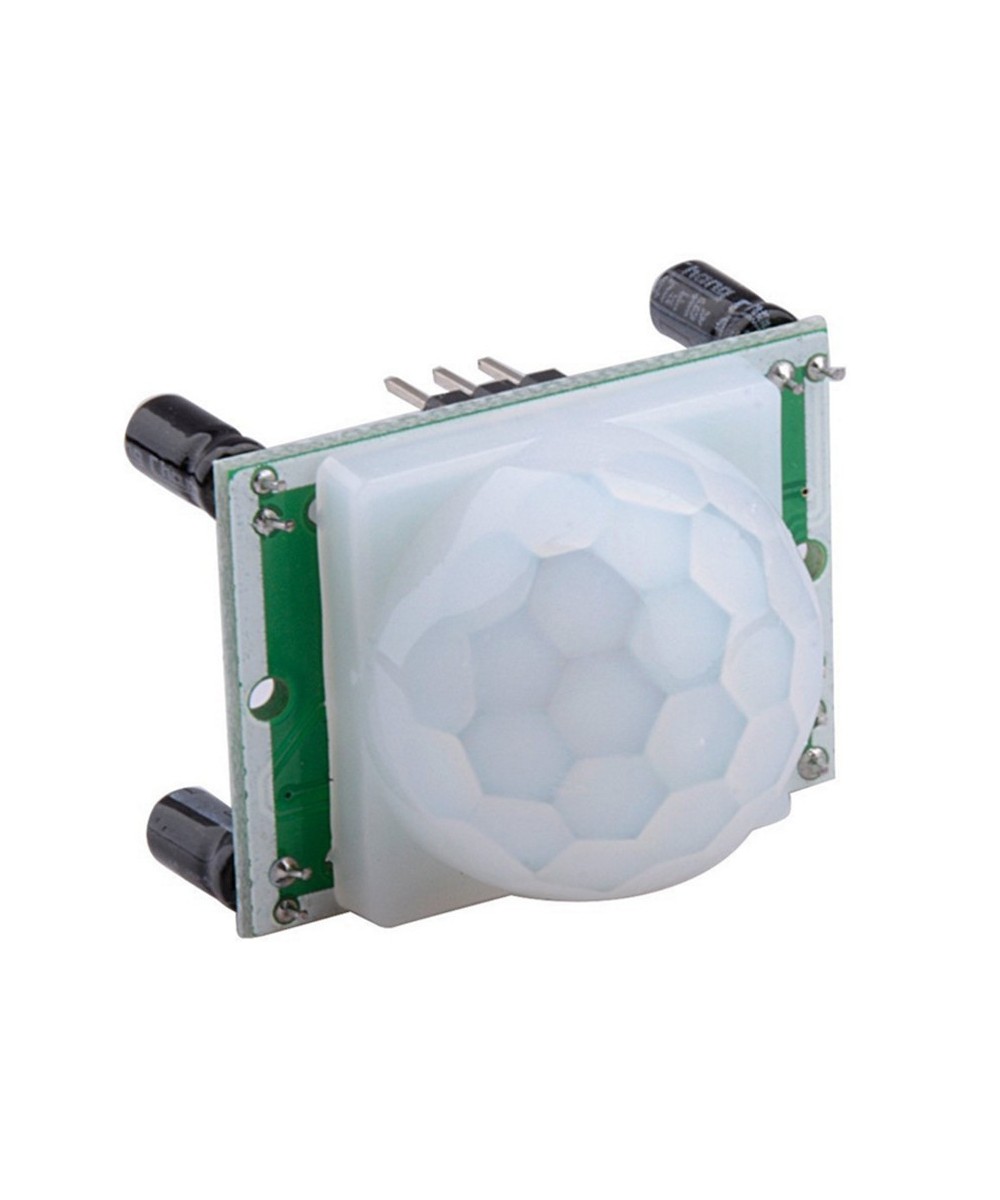

Sensor de Movimiento PIR HC-SR501

Descripción:

Los sensores PIR tienen como función detector movimiento (de personas), normalmente se busca detector el movimiento de una persona dentro del rango del sensor. Son baratos, pequeños, de bajo consumo y fáciles de utilizar, además no se desgastan. Normalmente los podemos encontrar en electrodomésticos y gadgets para la oficina o el hogar. Son conocidos como PIR, “Sensores Infrarrojos” o “Sensores de movimiento”.

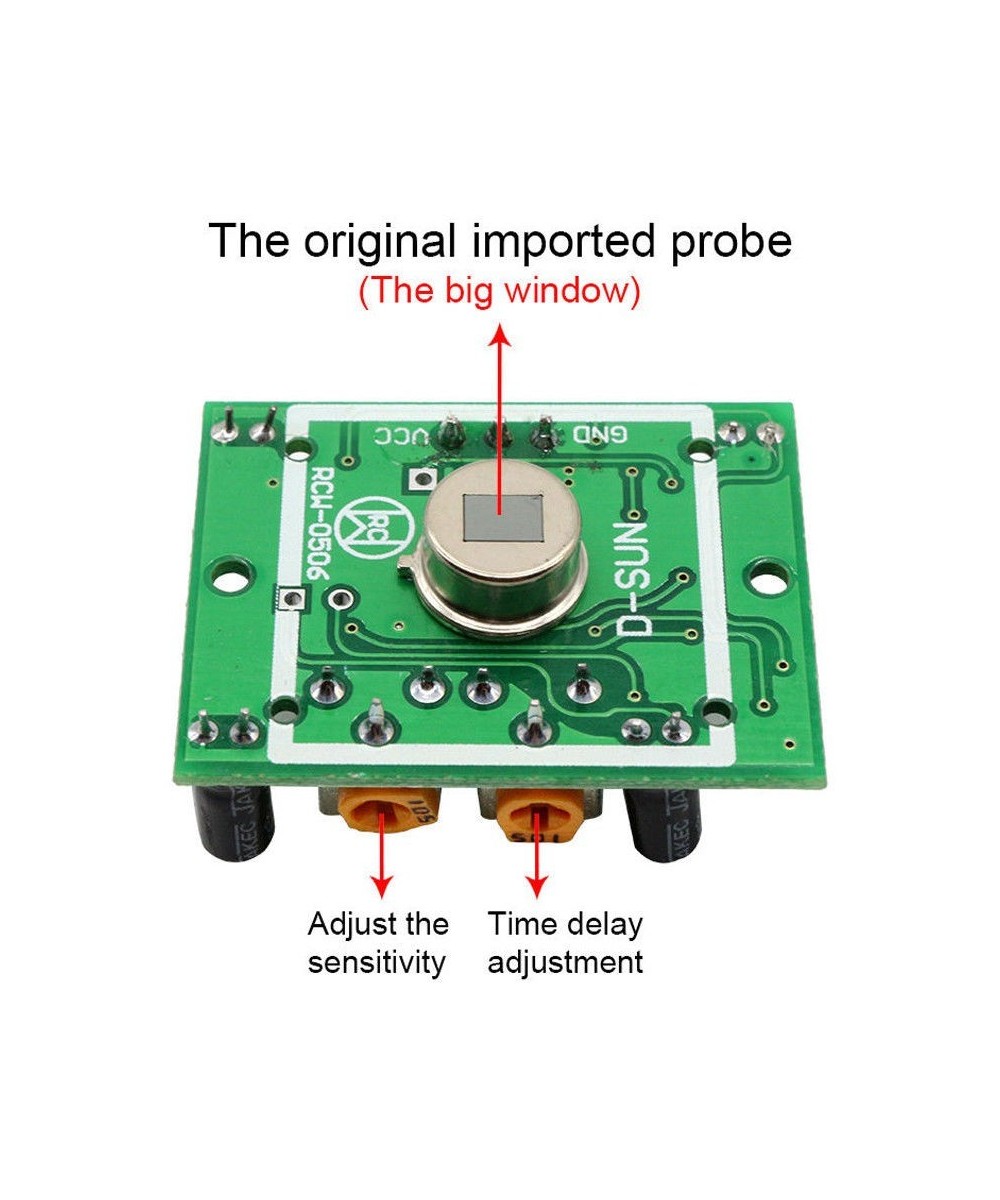

Este módulo contiene un sensor Piroeléctrico, el cual puede detectar cambios de radiación infrarroja. Todo objeto (o cuerpo humano) emite cierto nivel de radiación, y entre mayor temperatura tenga, mayor radiación emitirá. El sensor dentro del detector de movimientos está dividido en 2 mitades o 2 lados. La razón para esto es que estamos buscando la diferencia en el movimiento no el promedio. Las dos mitades están unidas por cables de modo que se cancelan una a otra. Si una mitad recibe más o menos radiación IR, la salida cambiará a Alto o Bajo.

Los sensores PIR son perfectos para detectar cuando una persona ingresa o abandona un espacio, a partir de esto podemos programar diferentes acciones como el encendido/apagado automático de luces, sonidos, alarmas, mensajes de texto, llamadas, etc. Si bien son capaces de detectar personas, no nos pueden decir cuántas, ni en qué dirección se encuentran y en algunos casos puede ser activado por mascotas, la clave está en experimentar y encontrar los valores de sensibilidad que funcionen adecuadamente.

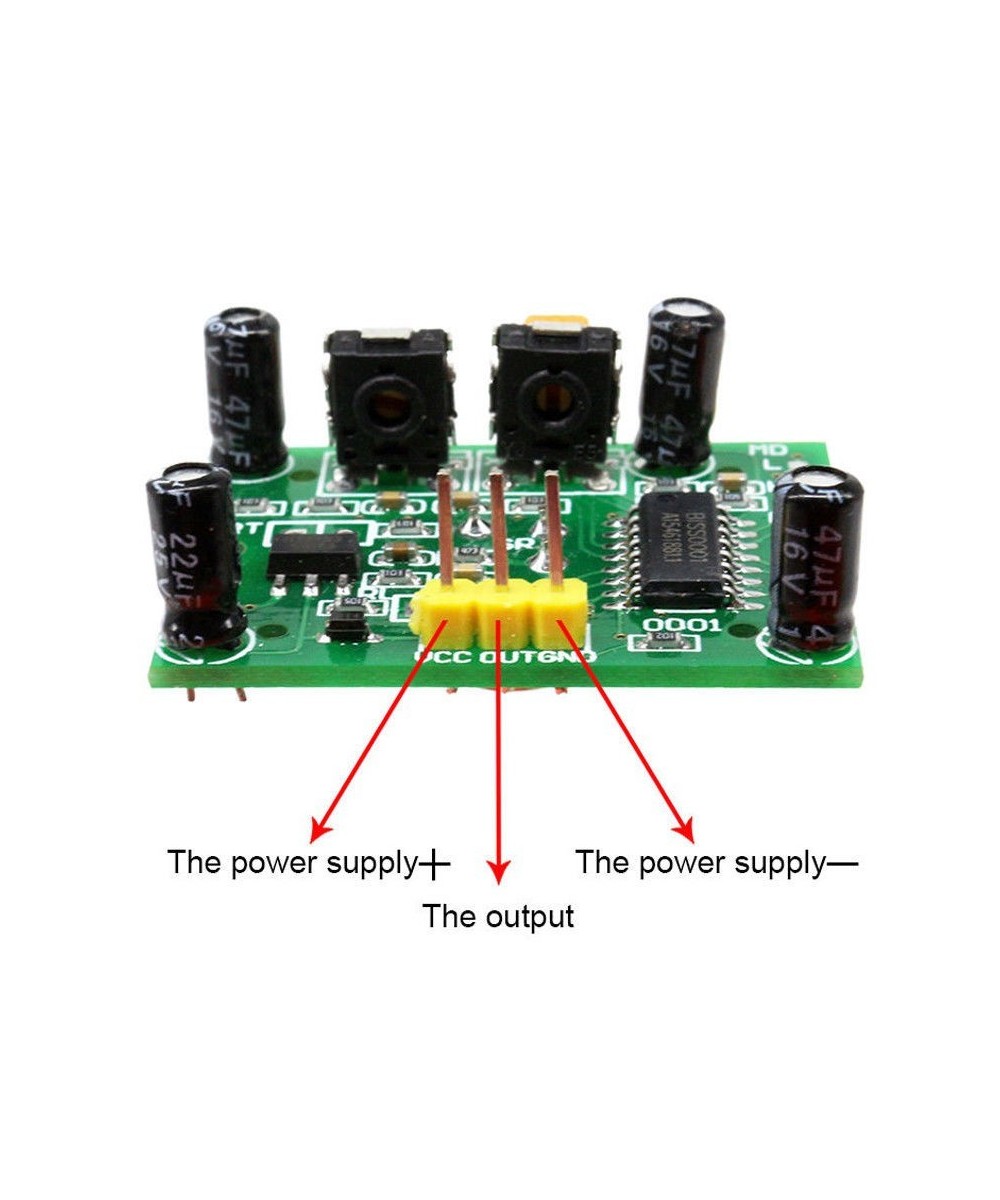

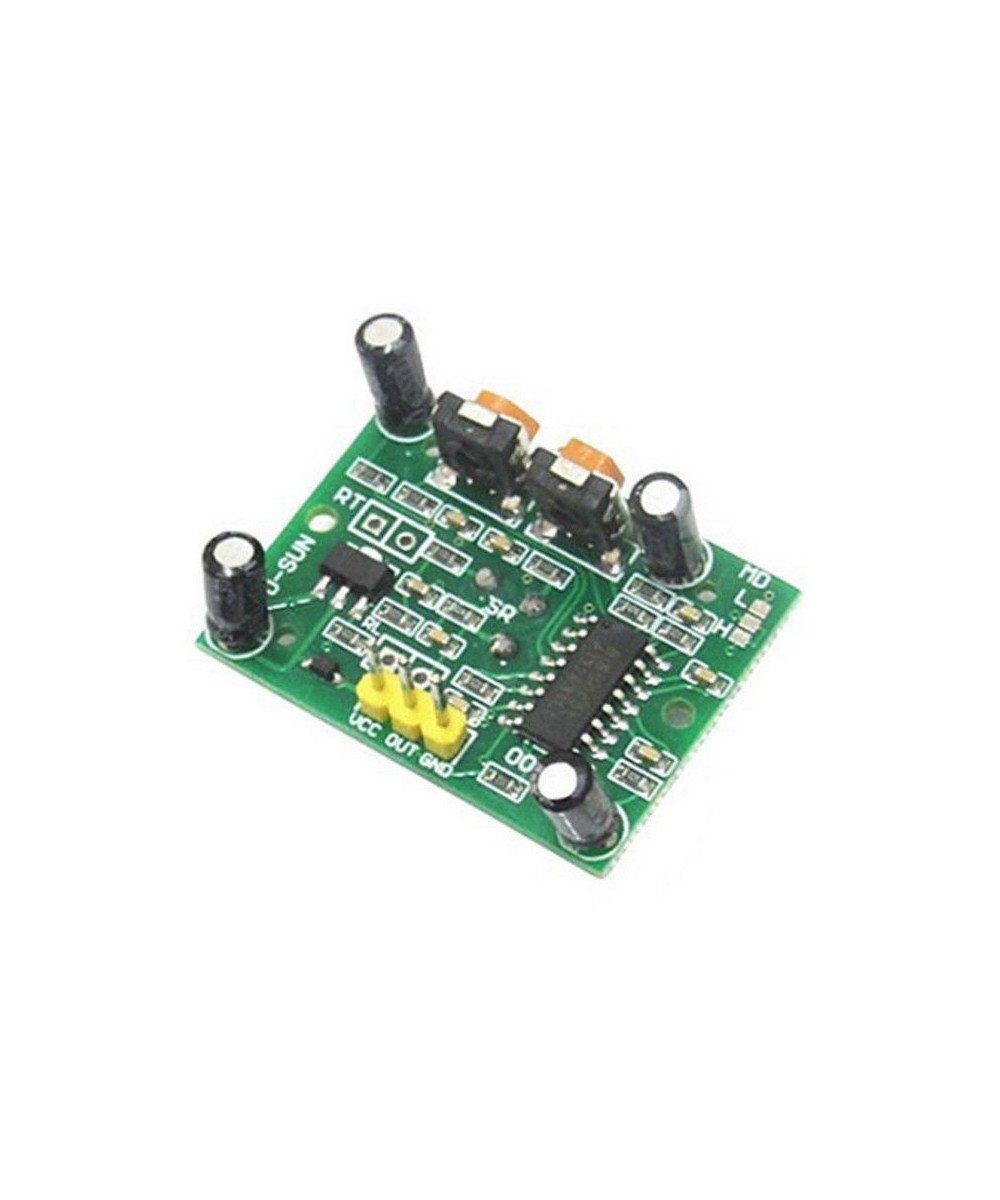

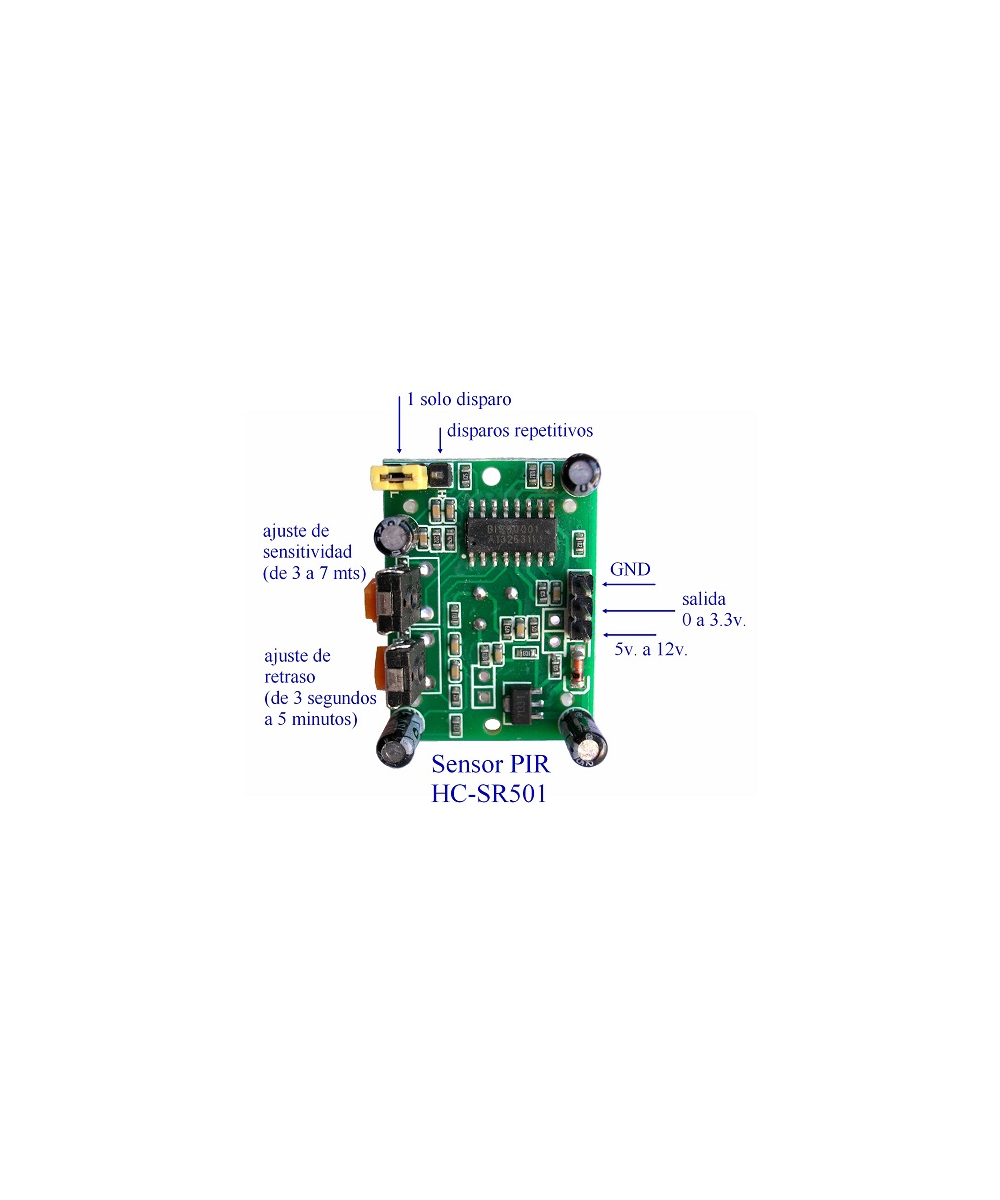

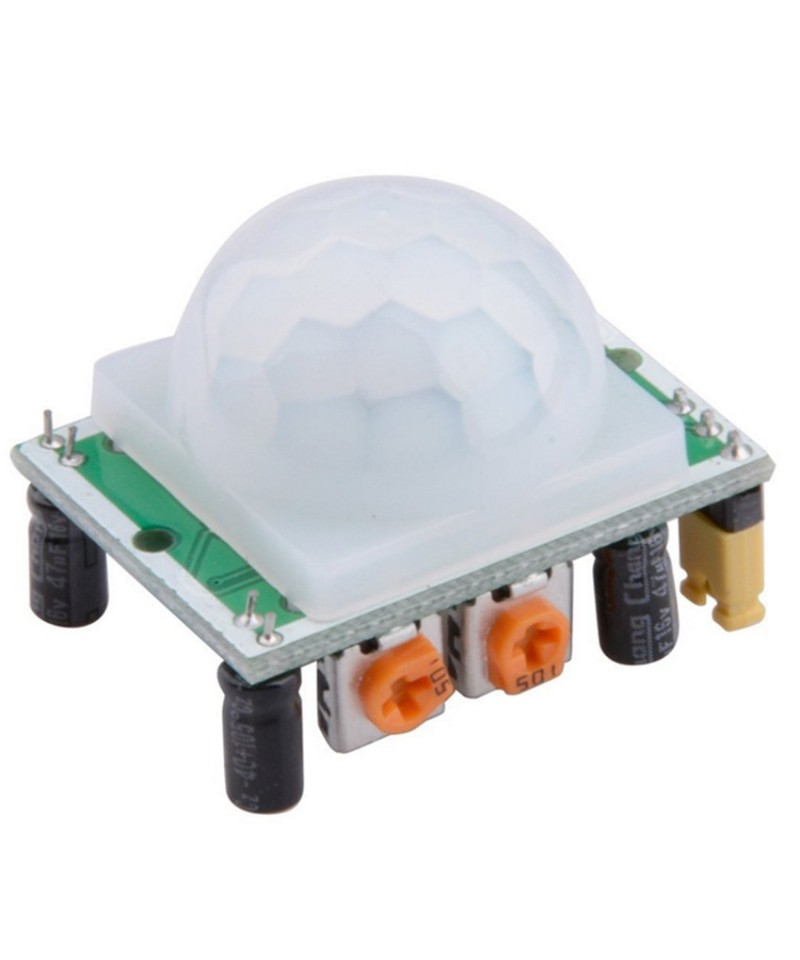

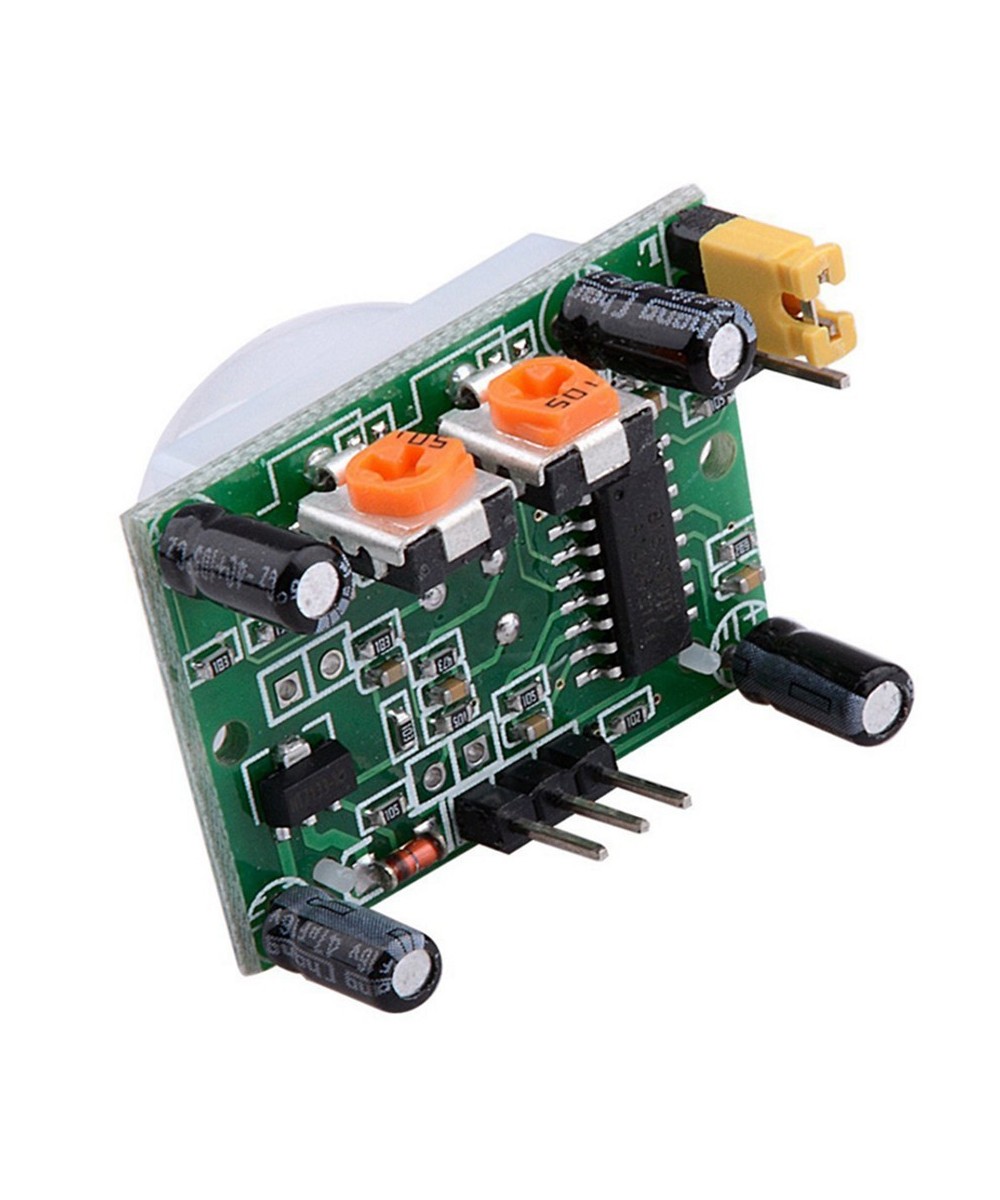

El módulo PIR HC-SR501 cuenta con 2 potenciómetros que permiten regular la sensibilidad y el tiempo de duración del pulso. También posee unos jumpers para configurar el modo de la señal de salida. Utilizar el módulo PIR con Arduino es muy sencillo, solo debemos declararlo como una entrada digital o como una interrupción por hardware en los pines 2 o 3 para el Arduino Uno.

Especificaciones:

- Voltaje de operación: 4.5VDC - 20VDC

- Consumo de corriente en reposo: <50uA

- Voltaje de salida: 3.3V (alto) / 0V (bajo)

- Rango de detección: 3 a 7 metros, ajustable mediante Trimmer (Sx)

- Angulo de detección: <100º (cono)

- Tiempo de retardo: 5-200 S (puede ser ajustado (Tx), por defecto 5S +-3%)

- Tiempo de bloqueo: 2.5 S (por defecto)

- Temperatura de trabajo: -20ºC hasta 80ºC

- Dimensión: 3.2 cm x 2.4 cm x 1.8 cm (aprox.)

- Redisparo configurable mediante jumper de soldadura

Aplicaciones:

- Productos de Seguridad

- Iluminación Automática

- Automatización y control industrial

- Puertas y timbres automáticos

- Juguetes

Contenido:

1 x Sensor de Movimiento PIR HC-SR501
