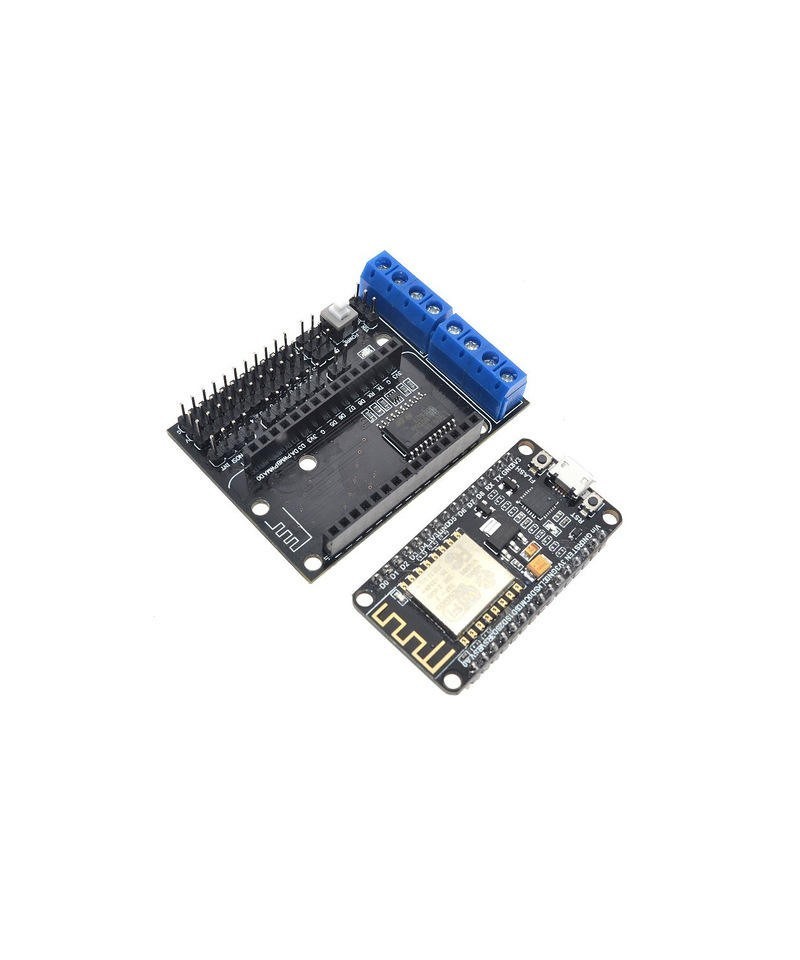

Tarjeta de Desarrollo IOT WIFI NodeMcu V2 ESP8266 SoM ESP-12E con Shield de Motores L293D

Descripción:

NodeMCU ESP8266 es una plataforma de desarrollo similar a Arduino especialmente orientada al Internet de las cosas (IoT). La placa NodeMcu v2 ESP8266 tiene como núcleo al SoM ESP-12E que a su vez está basado en el SoC Wi-Fi ESP8266, integra además el conversor USB-Serial TTL CP2102 y conector micro-USB necesario para la programación y comunicación a PC. NodeMcu v2 ESP8266 está diseñado especialmente para trabajar montado en protoboard o soldado sobre una placa. Posee un regulador de voltaje de 3.3V en placa, esto permite alimentar la placa directamente del puerto micro-USB o por los pines 5V y GND. Los pines de entradas/salidas (GPIO) trabajan a 3.3V por lo que para conexión a sistemas de 5V es necesario utilizar conversores de nivel como: Convertidor de nivel logico I2C Bi-Direccional de 4 canales 3.3v a 5V / 5V a 3.3V.

NodeMCU viene con un firmware pre-instalado el cual nos permite trabajar con el lenguaje interpretado LUA, enviandole comandos mediante el puerto serial (CP2102). Las tarjetas NodeMCU y Wemos D1 mini son las plataformas mas usadas en proyectos de Internet de las cosas (IoT). No compite con Arduino, pues cubren objetivos distintos.

El SoC(System On a Chip) ESP8266 de Espressif Systems es un chip especialmente diseñado para las necesidades de un mundo conectado, integra un potente microcontrolador con arquitectura de 32 bits (más potente que el Arduino Due) y conectividad Wi-Fi. El SoM(System on Module) ESP-12E fabricado por Ai-Thinker integra en un módulo el SoC ESP8266, memoria FLASH, cristal oscilador y antena WiFi en PCB.

La plataforma ESP8266 permite el desarrollo de aplicaciones en diferentes lenguajes como: Arduino, Lua, MicroPython, C/C++, Scratch. Al trabajar dentro del entorno Arduino podremos utilizar un lenguaje de programación conocido y hacer uso de un IDE sencillo de utilizar, ademas de hacer uso de toda la información sobre proyectos y librerías disponibles en internet. La comunidad de usuarios de Arduino es muy activa y da soporte a plataformas como el ESP8266.

Especificaciones:

Voltaje de Alimentación: 5V DC

Voltaje de Entradas/Salidas: 3.3V DC (No usar 5V)

Placa: NodeMCU v2 (Amica)

Chip conversor USB-serial: CP2102

SoM: ESP-12E (Ai-Thinker)

SoC: ESP8266 (Espressif)

CPU: Tensilica Xtensa LX3 (32 bit)

Frecuencia de Reloj: 80MHz/160MHz

Instruction RAM: 32KB

Data RAM: 96KB

Memoria Flash Externa: 4MB

Pines Digitales GPIO: 17 (4 pueden configurarse como PWM a 3.3V)

Pin Analógico ADC: 1 (0-1V)

Puerto Serial UART: 2

Certificación FCC

Antena en PCB

802.11 b/g/n

Wi-Fi Direct (P2P), soft-AP

Stack de Protocolo TCP/IP integrado

PLLs, reguladores, DCXO y manejo de poder integrados

Potencia de salida de +19.5dBm en modo 802.11b

Corriente de fuga menor a 10uA

STBC, 1×1 MIMO, 2×1 MIMO

A-MPDU & A-MSDU aggregation & 0.4ms guard interval

Wake up and transmit packets in < 2ms

Consumo de potencia Standby < 1.0mW (DTIM3)

Pulsador RESET y FLASH

Led indicadores: 2

Dimensiones: 49*26*12 mm

Peso: 9 gramos

Conectividad:

SDIO 2.0, SPI, UART

Integra RF switch, balun, 24dBm PA, DCXO y PMU

Posee un procesador RISC, memoria en chip e interface para memoria externa

Procesador MAC/Baseband integrado

Interface I2S para apliaciones de audio de alta calidad

Reguladores de voltaje lineales "low-dropout" en chip

Arquitectura propietaria de generacion de clock "spurious free"

Módulos WEP, TKIP, AES y WAPI integrados

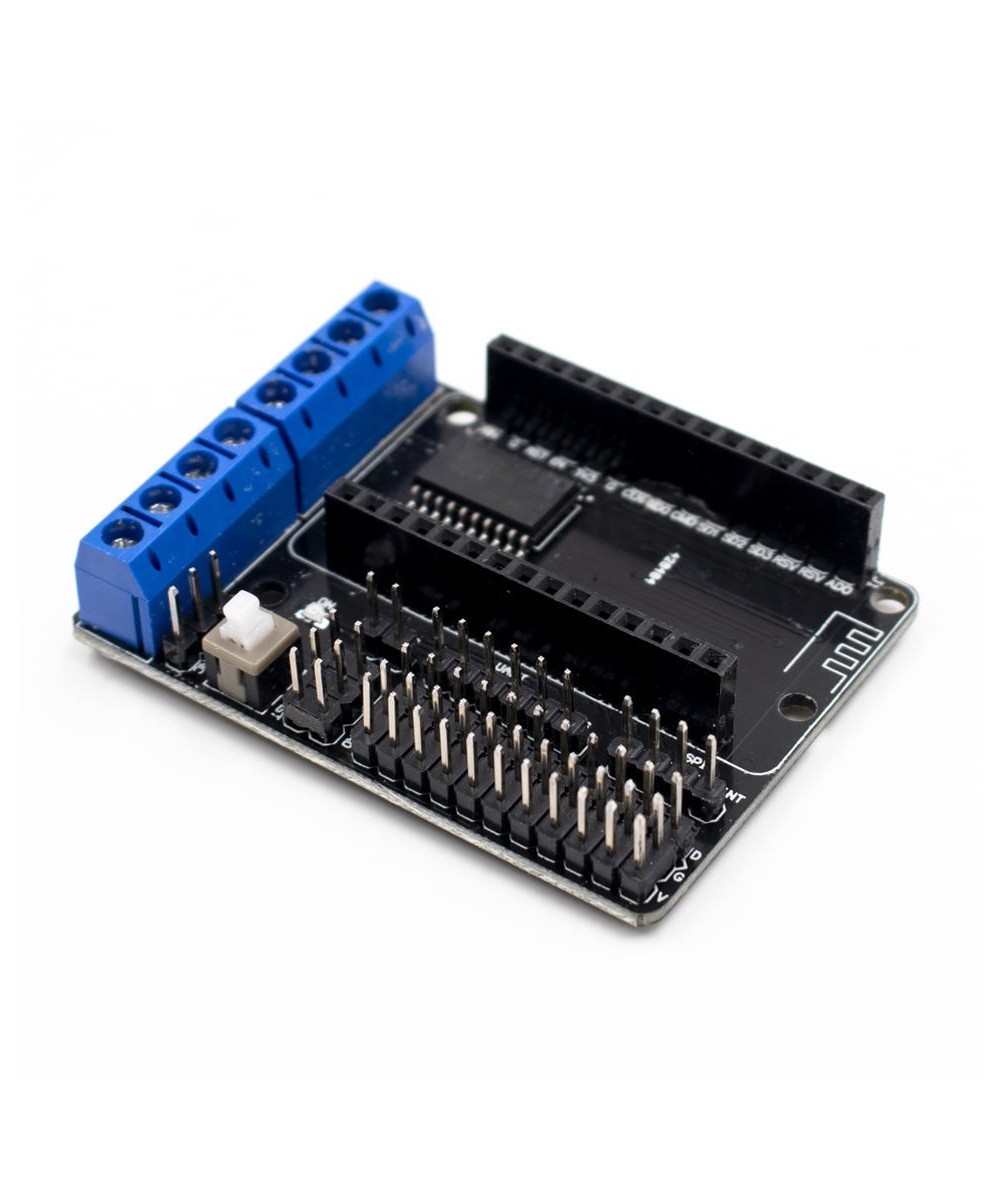

Shield de Motor L293D:

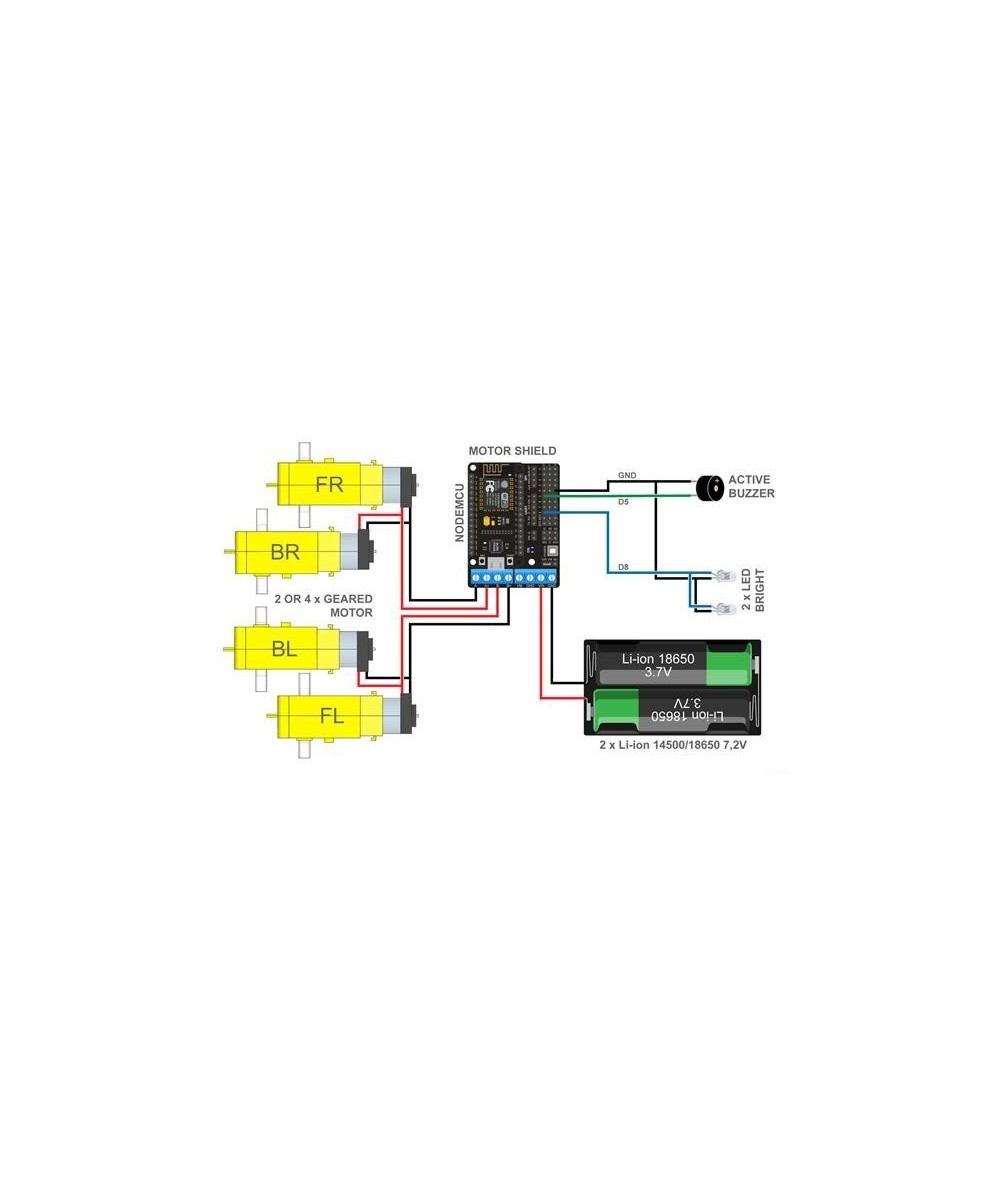

Basado en el kit de desarrollo ESP-12E, puede facilitar el desarrollo del coche inteligente WiFi.

Módulo de expansión de placa de desarrollo de KIT de desarrollo ESP12

Cable ESP12 KIT de desarrollo pines todas las funciones: SPI, UART, GPIO, AI y conector de alimentación de 3,3 V

Motor de transmisión directa bidireccional

Interruptor de potencia

Rango de potencia del Motor: 4,5 V ~ 36 V

Rango de potencia de Control: 4,5 V ~ 9 V

Potencia del Motor, control de la separación de energía; en el experimento, bloqueando la fusión, el número de bastidor y la máquina virtual, mientras se suministra al motor y a la placa de control.

Precauciones:

Cuando inserte el módulo l ESP-12E, ten en cuenta la dirección consistente con una antena de placa de expansión;

Uso de módulos cortos que pueden controlar la placa y el motor simultáneamente.
