Descripcion:

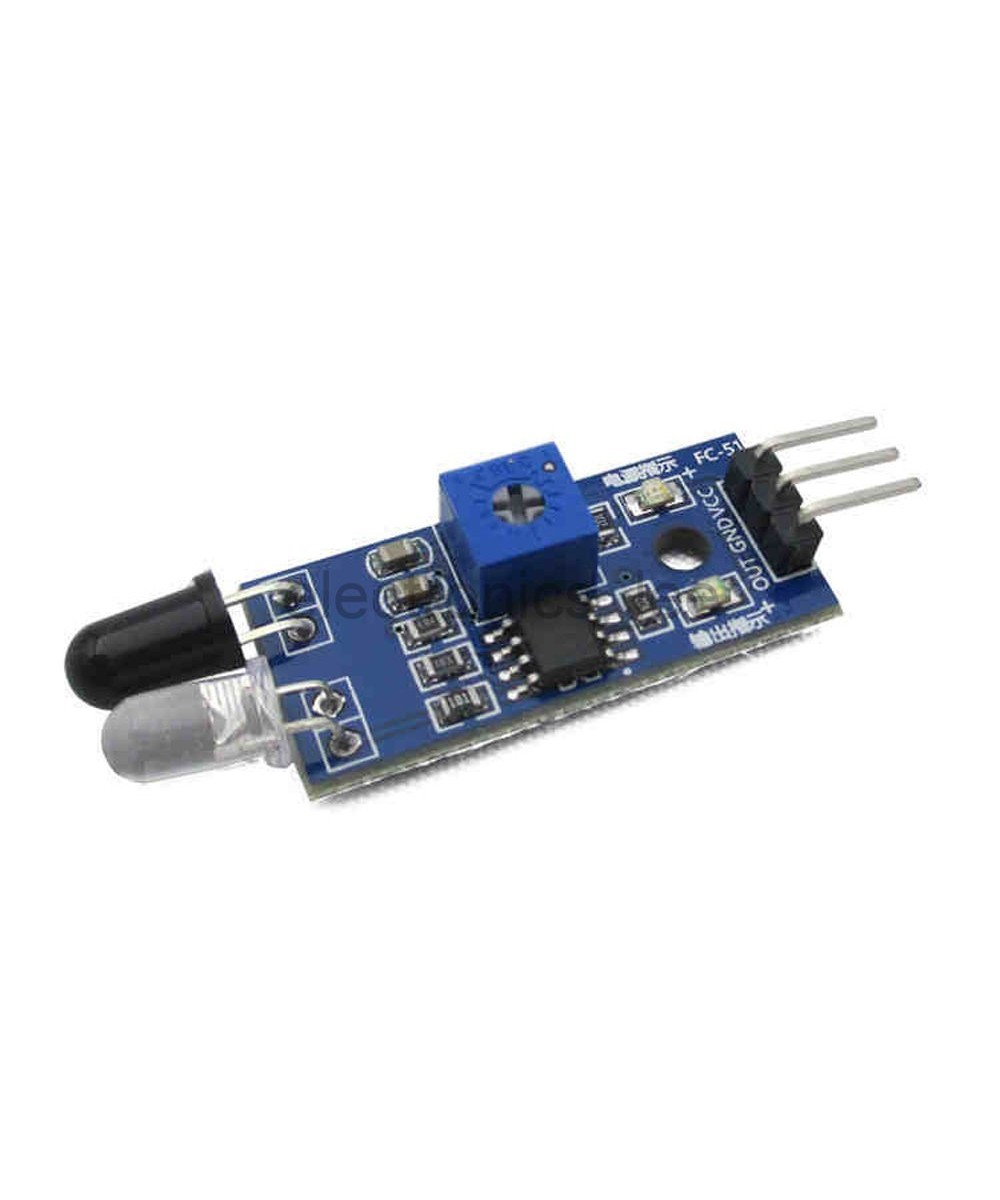

El módulo sensor de luz es adaptable al entorno, tiene un transmisor y un receptor de infrarrojos.
El emisor Infrarrojos emite una determinada frecuencia, al detectar que en la dirección se encuentran obstáculos (superficie reflectante), refleja sobre el receptor de infrarrojos, después del procesamiento circuito comparador, el indicador verde se encenderá, y al mismo tiempo en la interfaz de salida la señal digital de salida pasa a nivel bajo.
Se puede a través de la perilla del potenciómetro ajustar la distancia de detección, de 2 ~ 30 cm, 35 ° de ángulo de detección (girandolo hacia la derecha aumenta la distancia de detección, hacia la izquierda la reduce).
El voltaje de funcionamiento es de 3.3V a 5V DC. Cuando esta alimentado, el led rojo se ilumina.
El puerto de salida OUT del módulo sensor puede ser conectado directamente al microcontrolador puerto IO, también puede accionar un relé de 5V directamente.
CARACTERÍSTICAS:
De comparador usa el LM393, estabilidad de trabajo.
Tamaño de la placa: 3.2cm x 1.4cm.
Agujero de fijado para tornillo de 3mm.
Fácil de montar, fácil de usar, puede ser ampliamente utilizado en la evasión de obstáculos en robot, vehículo de evasión de obstáculos, contador número de líneas, seguimiento de la línea blanca y negra y así en muchas ocasiones.
Voltaje de funcionamiento 3.3V~5V
Ángulo de detección 35°
Terminales de conexión:
· OUT: Señal del medio
· GND: Tierra
· VCC: Alimentación
Contenido:
1 x Sensor evasor de obstaculos Infrarrojo
