Detalles del motor:

Modelo de motor: 86HSZ12N

Corriente del motor: 5A

Par de salida: 12N.m

Longitud del cuerpo: 182 MM

Diámetro del eje: 14 mm, chavetero 5 mm

Diámetro de la parada: 73 MM

Modo de salida: eje de salida único

Velocidad de rotación: 0-1000 rpm (sin carga 3000 rpm)

Modo de salida: dos fases de cuatro cables (debe estar cableado de acuerdo con la etiqueta del motor)

Detalles de Stepper Drive:

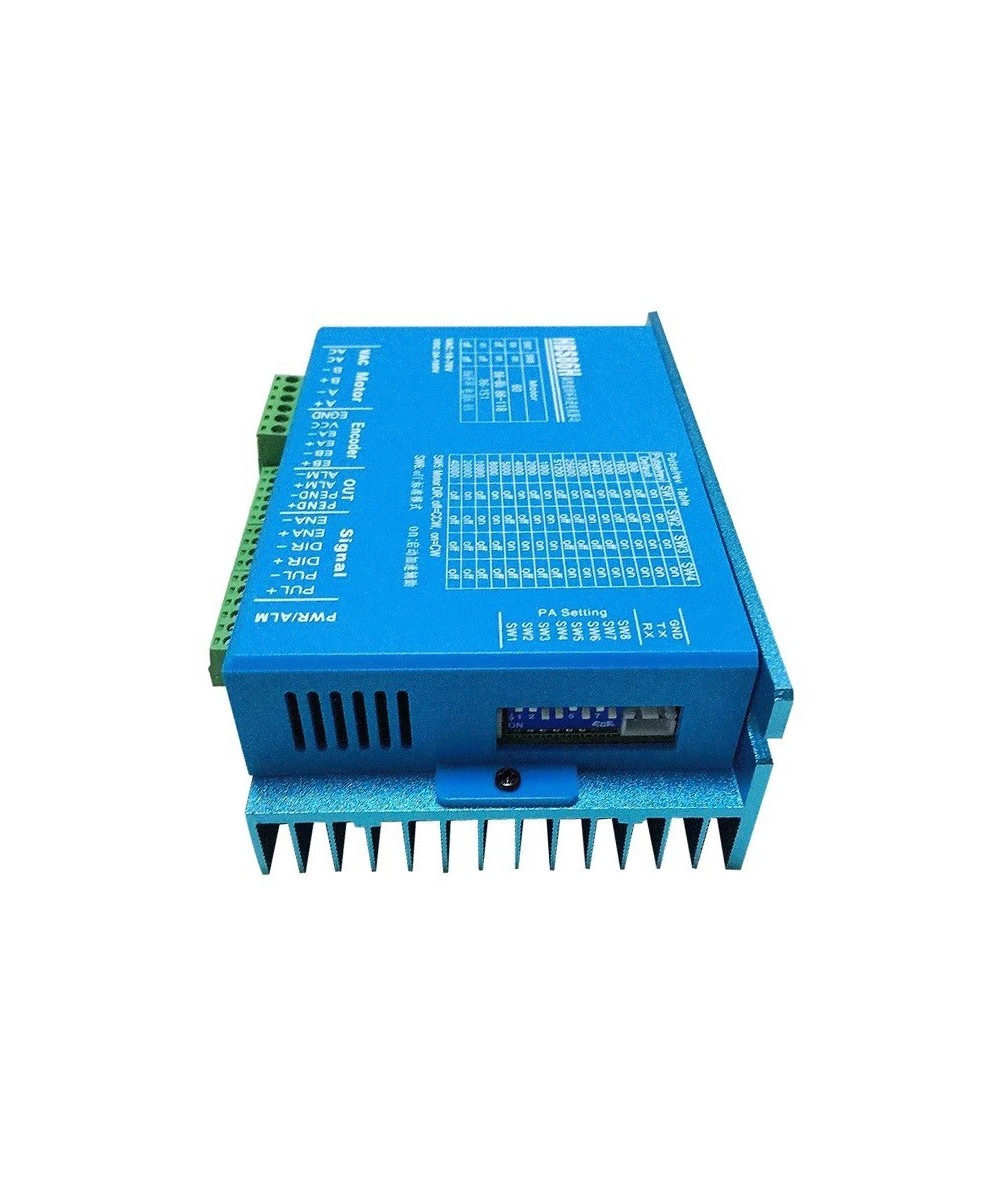

Modelo de unidad: HBS86H (motor paso a paso Nema 34, 86)

Señal de pulso: compatible con 3.3V / 5V / 24V. No se requiere resistencia de cadena

Voltaje de entrada: AC AC16-70V, DC DC24-100V

Configuración de subdivisión: 800-51200 subdivisión

HBS86H adopta un chip DSP de control de motor especial y tecnología de control de bucle cerrado de vector de aplicación para superar el problema del paso perdido del motor paso a paso de bucle abierto, la frecuencia de respuesta al impulso puede alcanzar los 200 KHZ.

Características:

1. Calor bajo (estático, la corriente es casi cero, sin calor).

2. Suavizado (basado en el algoritmo de control de corriente de vector de espacio vectorial de retroalimentación y la tecnología de filtrado de suavizado de vector, la resonancia de baja frecuencia con problemas de motor paso a paso tradicional tiene una muy buena resistencia).

3. Industria aplicable: dispensador / máquina de carpintería / máquina de soldar / máquina de tornillo / máquina de cremallera / máquina de bobinado / máquina de colocación / máquina de embalaje / máquina de grabado / máquina láser / LED / equipo electrónico.

4. La salida de par grande en algunos casos puede simplificar la complejidad de la máquina.

Incluye:

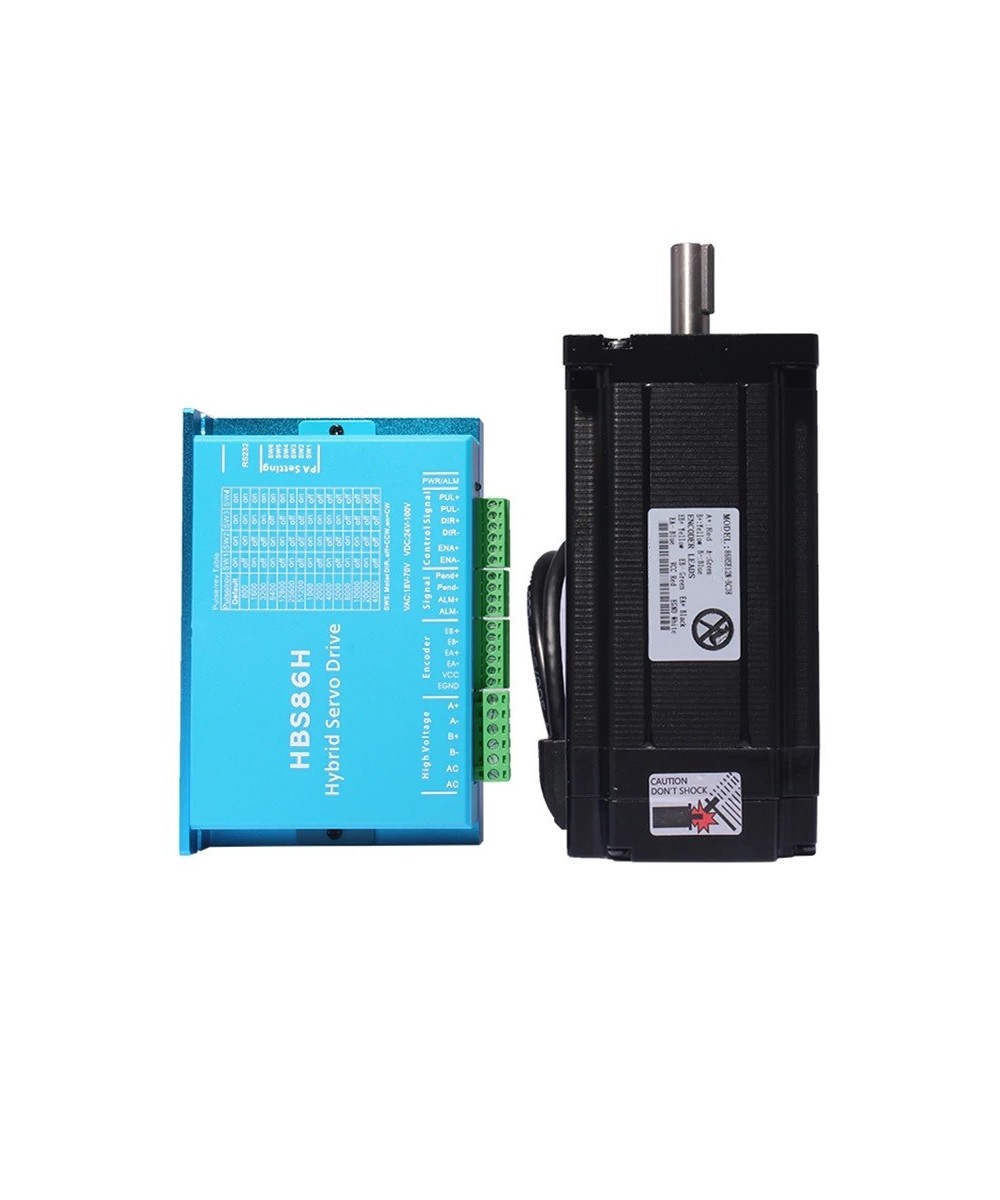

1 x Motor Paso a Paso Nema 34 con Controlador HBS86H
