Modulo de Proteccion de Corriente 12V 5A

Descripción:

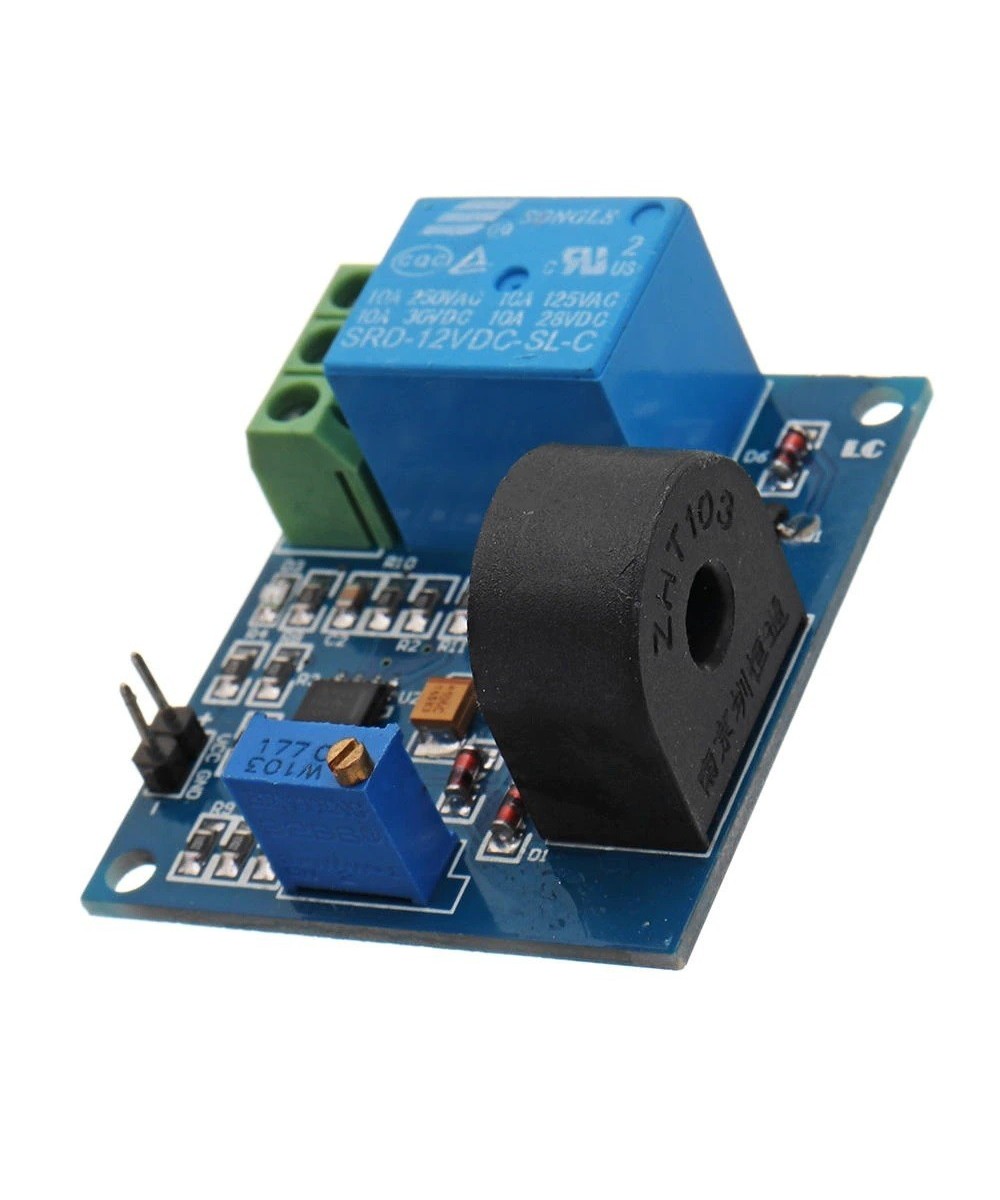

El módulo de Sensor de protección de sobrecorriente LC 5A utiliza transformador de corriente para recoger la señal de CA para lograr la salida de señal de sobrecorriente del relé dentro de 0-5a. Relé extraíble mientras sobrecorriente, relé liberado sin sobrecorriente. Los usuarios pueden usar el relé COM, NC, sin tres puertos para controlar el circuito externo encendido y apagado, con el fin de lograr una protección contra sobrecorriente.

Funciones:

-La resolución de detección de corriente puede cambiar el parámetro de los parámetros de resistencia;

-Salida de señal de conmutación de sobrecorriente;

-Ajuste de señal de sobrecorriente punto critico ajustable,

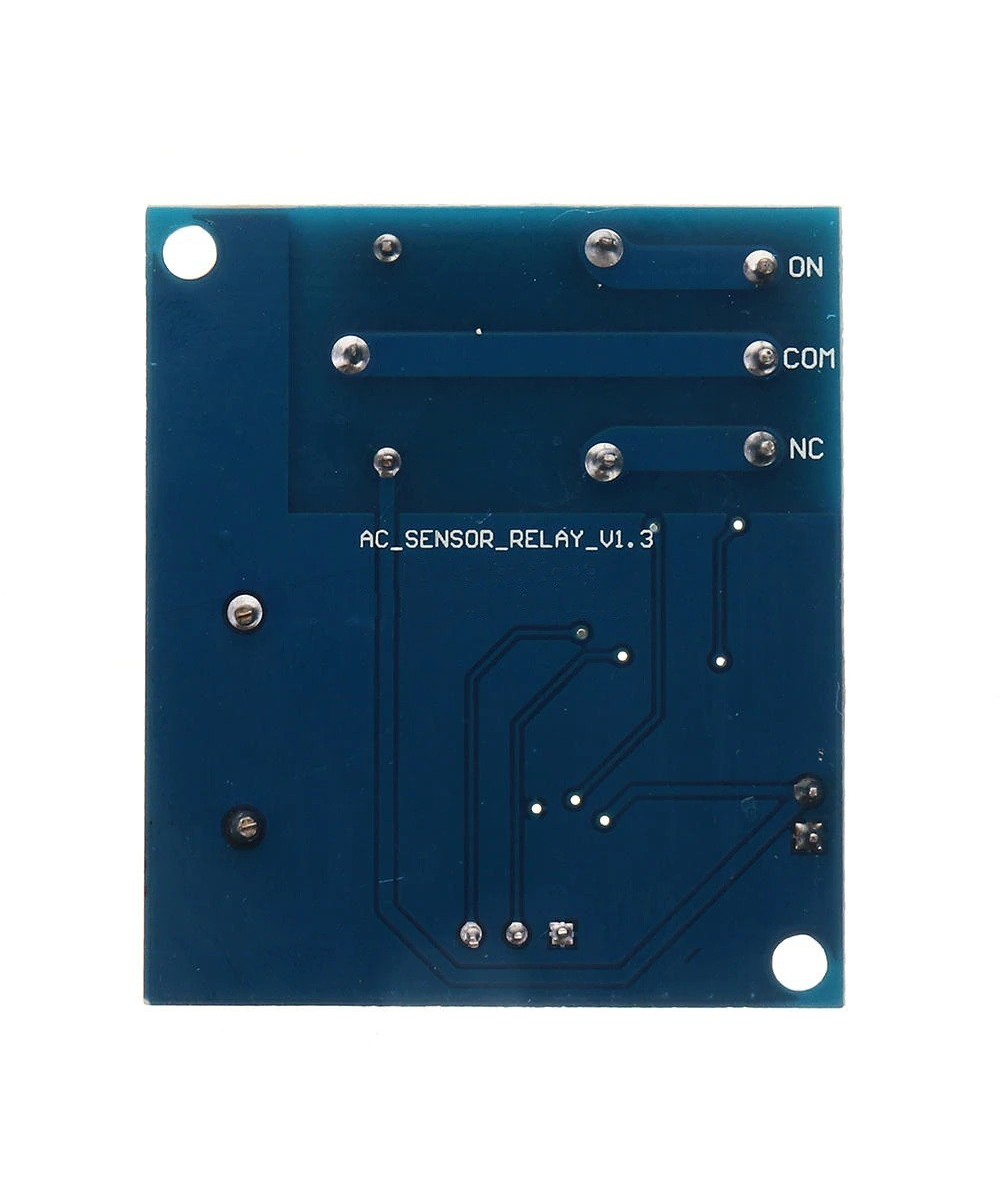

VCC: voltaje de funcionamiento positivo;

GND: voltaje de funcionamiento negativo;

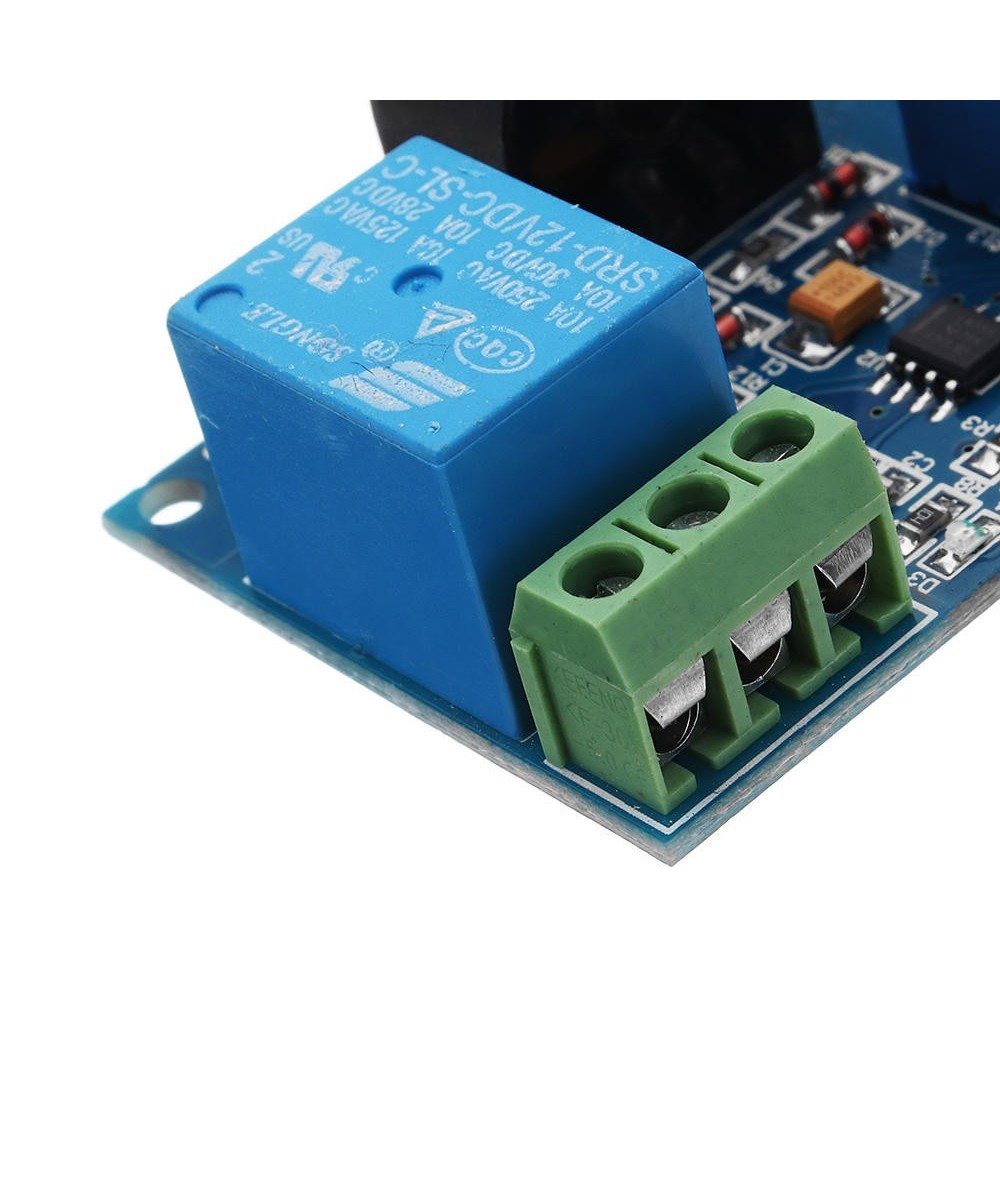

NO: normalmente abierto, el relé tira antes de la desconexión NO y COM, cortocircuito después de la succión;

COM: común, interfaz común de relé;

NC: normalmente cerrado, el relé antes del cortocircuito NC y COM, tire después.

Usando las instrucciones:

Al configurar el potenciómetro para establecer el punto de protección contra sobrecorriente, el ajuste en sentido de las agujas del reloj reduce la corriente de detección.

Especificaciones:

Tensión de funcionamiento: DC12V

Corriente de funcionamiento: <20mA

Rango de frecuencia de funcionamiento: 20Hz ~ 400Hz

Modo de Salida: Interruptor de salida de señal

Diámetro máximo del cable de detección: 5,2mm

Orificio de montaje: el diámetro del orificio es de 3mm, la distancia del orificio es de 52,5mm

Entorno operativo: -40 °C ~ + 85 °C

Rango de detección de corriente: AC0.3A-5A

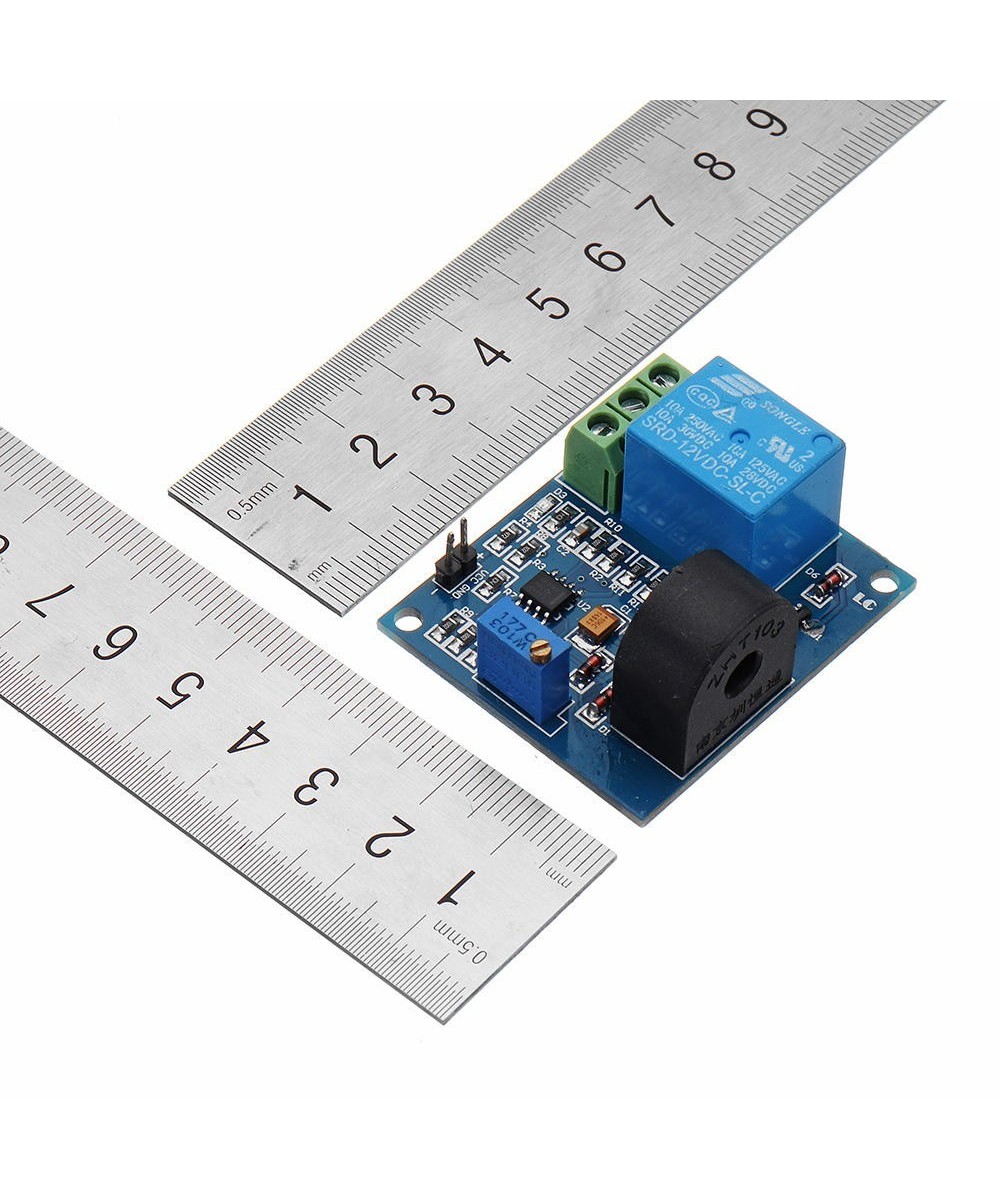

Tamaño de la placa: 38*44mm

Instrucciones:

1. Mida el cable a través del transformador de corriente, conecte VCC y GND a la fuente de alimentación DC12V;

2 ajuste el potenciómetro, cuando escuche el sonido del tirador del relé (se puede medir con un multímetro COM y NO si se encendía, si está conectado al relé significa activado), A continuación, reduzca o corte la corriente que fluye a través del cable probado, Si la liberación del relé en este momento se ha detectado un punto de protección contra sobrecorriente (disponible para multímetro COM y NC medición si está conectado, significa que se ha liberado si está conectado al relé);

3. Cuando reduce o corta la corriente que fluye a través del cable, el relé no se libera, aún tendrá que continuar para ajustar el potenciómetro para encontrar el punto de protección contra sobrecorriente.

Incluye:

1 x Modulo de Protección de Corriente 12V 5A
