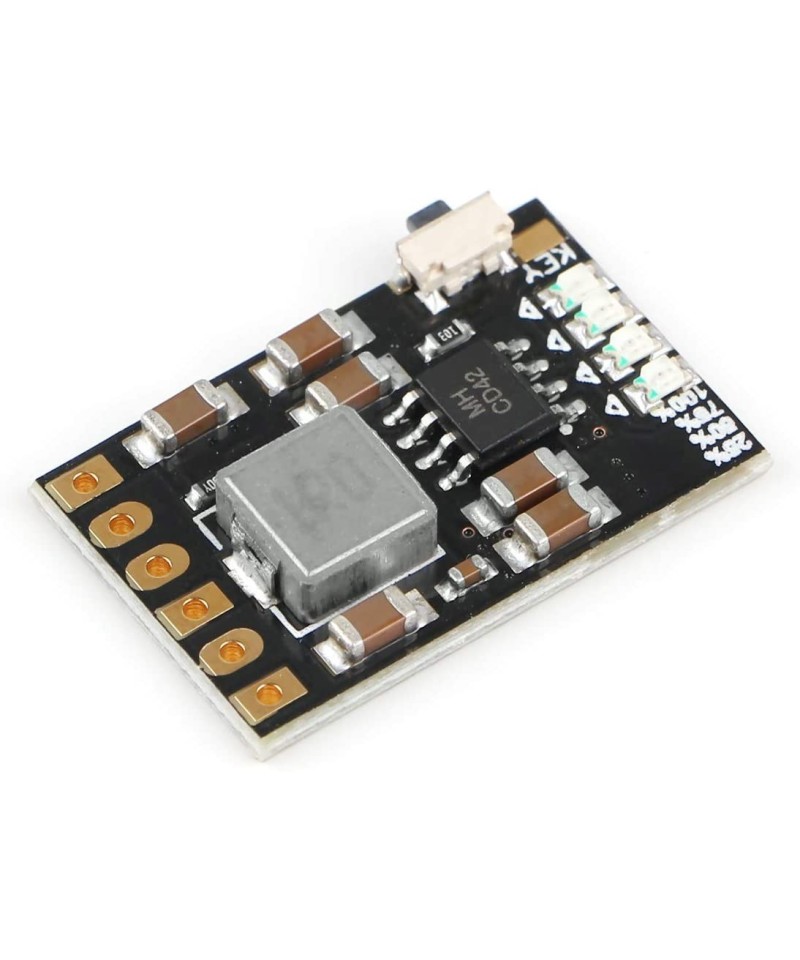

Descripcion:
Los usuarios de MCU, si acepta una pequeña carga KEY se puede conectar al microcontrolador alrededor de 20 segundos para proporcionar un nivel bajo permite que el módulo continúe funcionando. Modo de disparo: gatillo de bajo nivel (tierra).
4 en 1 carga/descarga/protección de batería de litio/módulo indicador de nivel de batería. Función de protección de la batería de litio: sobrecorriente, sobretensión, sobrecalentamiento, protección contra cortocircuitos.

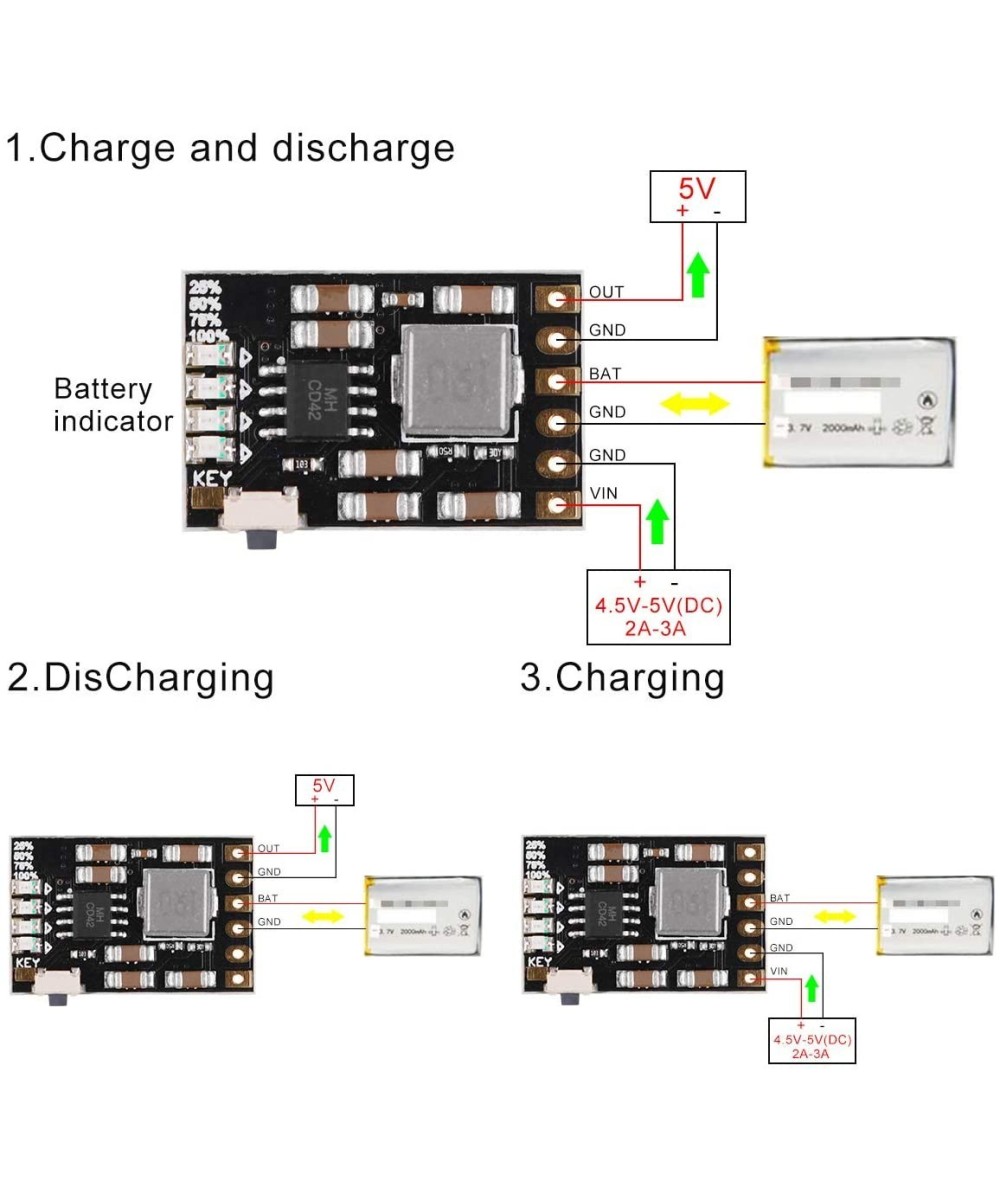

En modo de descarga (la función de carga de la llave no es válida), activa el puerto de la llave una vez para abrir la salida; activa continuamente el puerto de la llave dos veces para cerrar la salida.
La primera vez que la carga está conectada, la salida se enciende automáticamente. Si la carga es inferior a 50 MA, la salida se apagará automáticamente después de 30 segundos; si la carga es superior a 50 MA, la salida se encenderá automáticamente.
Permite la descarga mientras se carga. (Nota: en este momento tensión de salida 4,7 / 5 V)

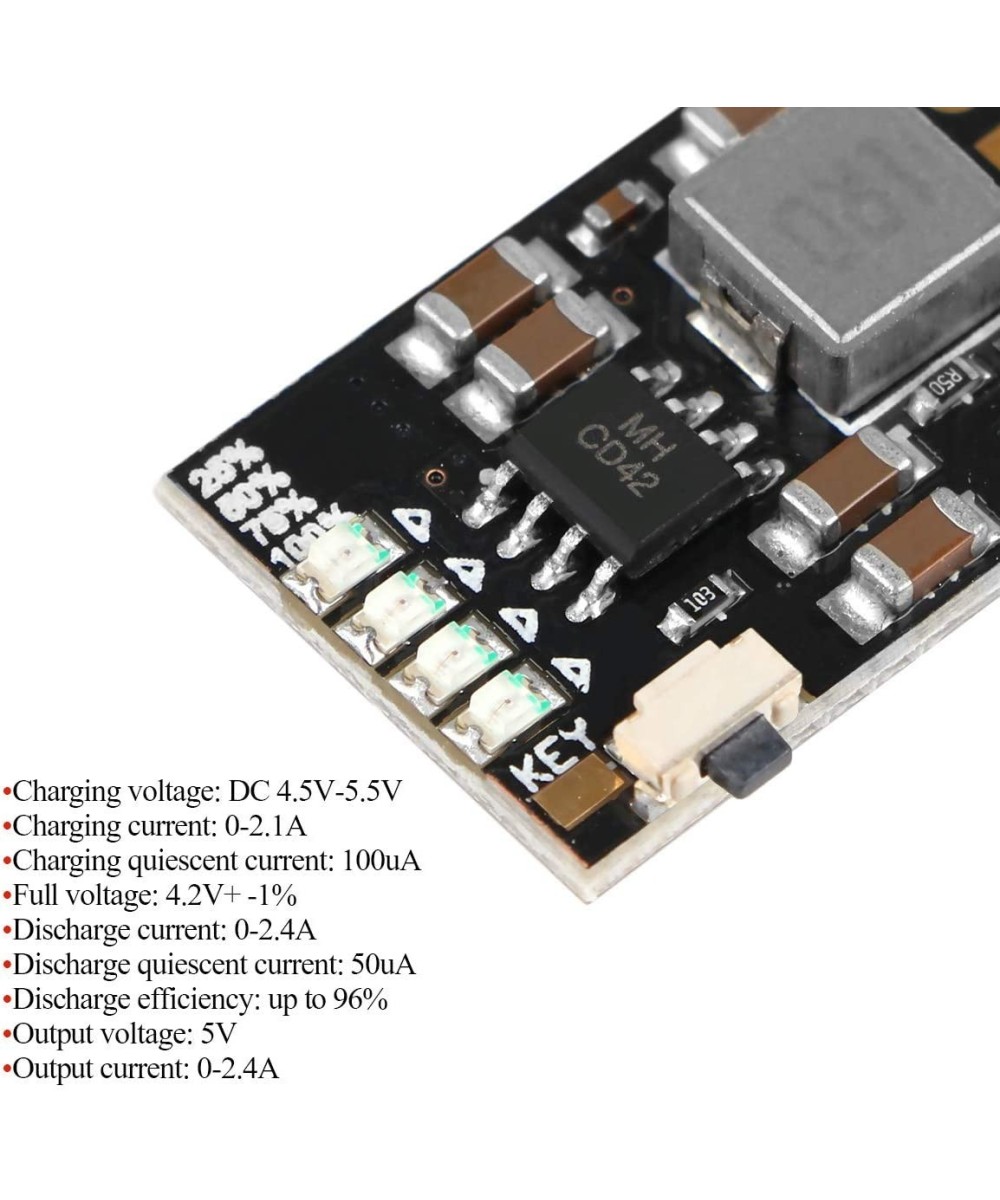

Parámetros:
Voltaje de carga: CC 4,5 V-5,5 V (se recomienda CC 5 V).
Corriente de carga: 0-2,1 A.
Corriente de carga silenciosa: 100 uA.
Voltaje completo: 4,2 V + -1%.
Corriente de descarga: 0-2,4 A.
Corriente de descarga silenciosa: 50 uA.
Eficiencia de descarga: hasta un 96%
Voltaje de salida: 5 V.
Corriente de salida: 0 – 2,4 A.
Temperatura ambiente: -4.0 °F a + 185.0 °F.
Proceso de placa PCB: Shen Jin.

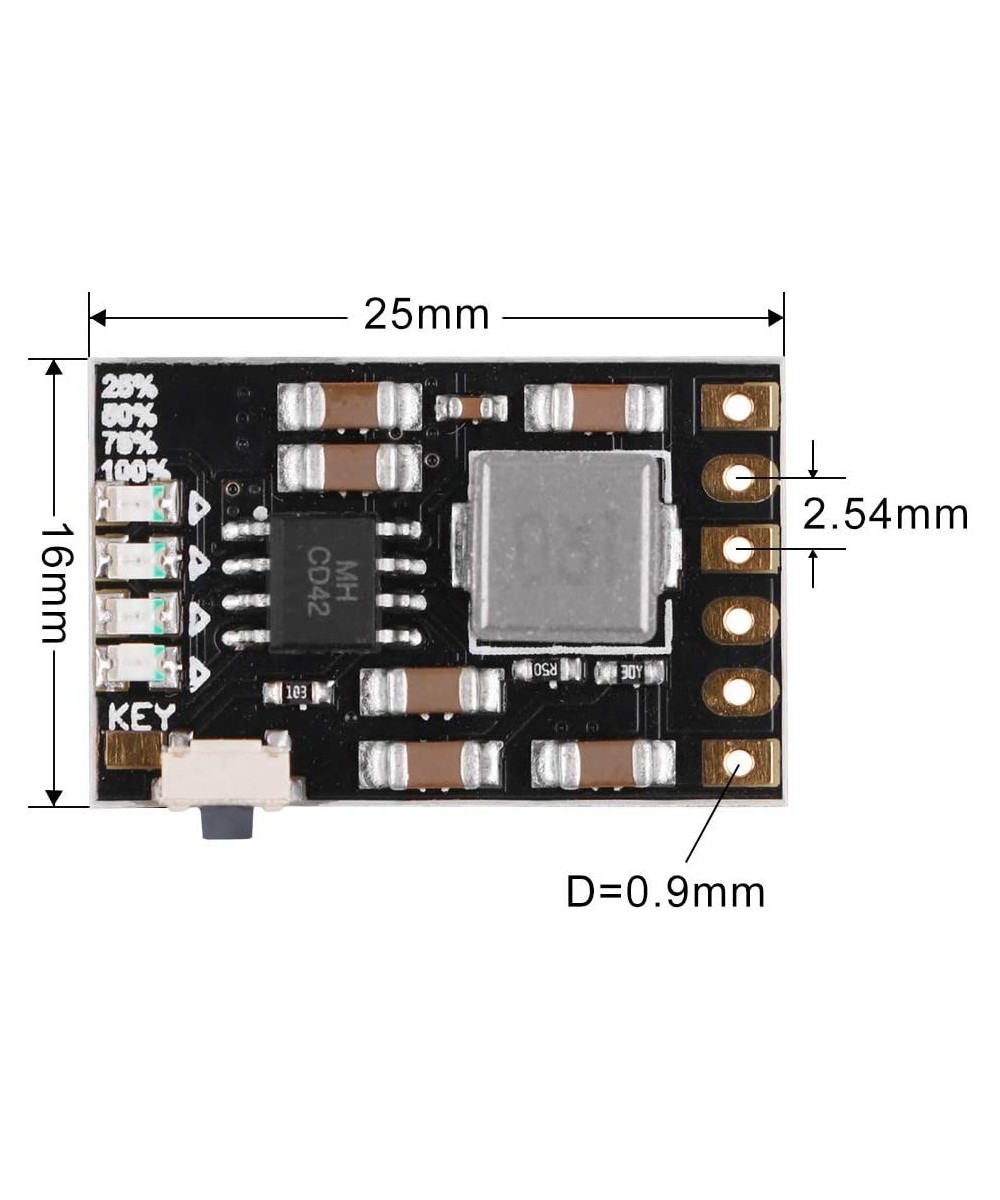

Tamaño: 0.984 x 0.630 x 0.157 in.

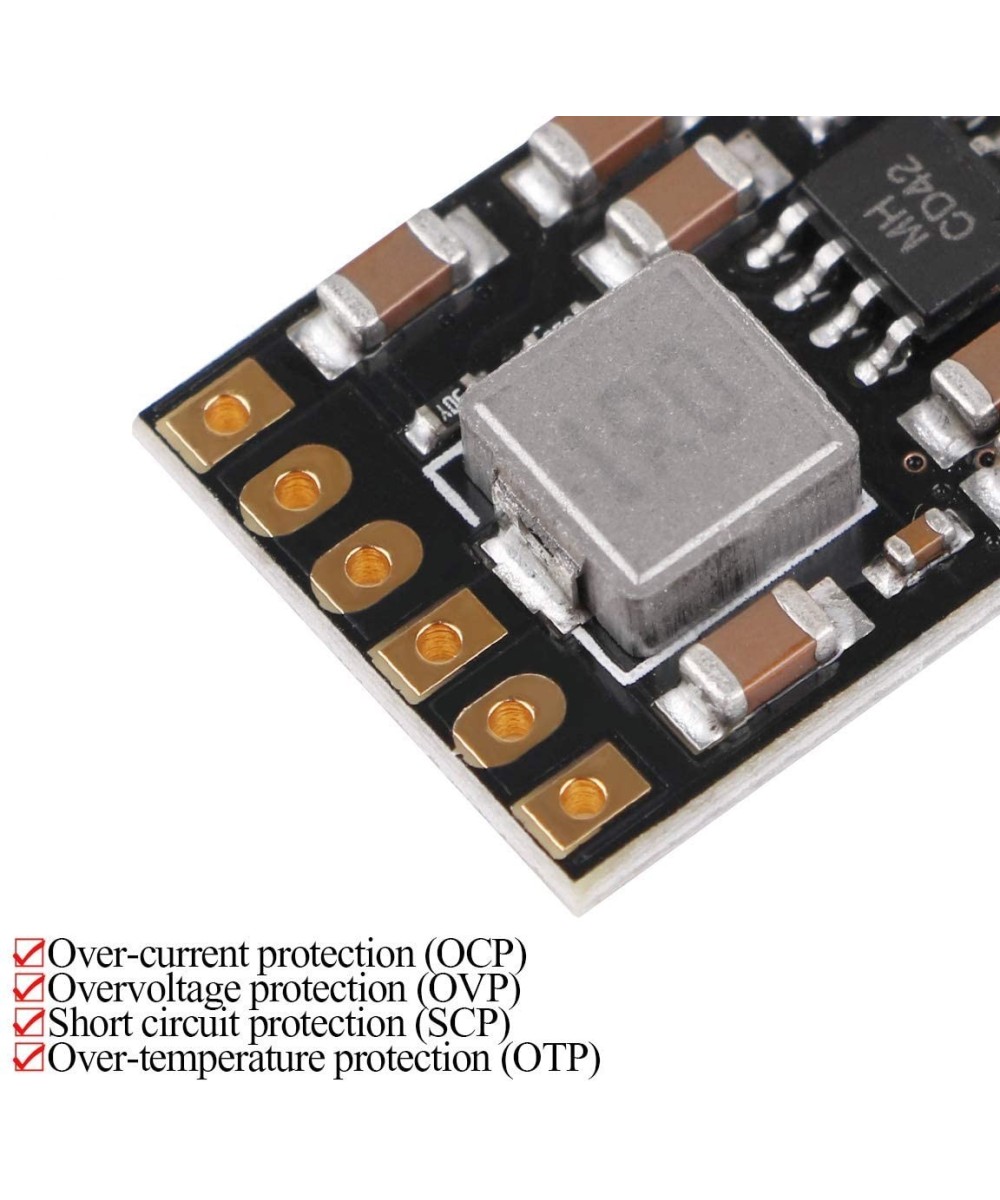

El módulo viene con la función de protección de batería de litio:
Protección contra sobrecorriente (OCP)
Protección contra sobretensión (OVP)
Protección contra cortocircuitos (SCP)
Protección contra sobrecalentamiento (OTP)

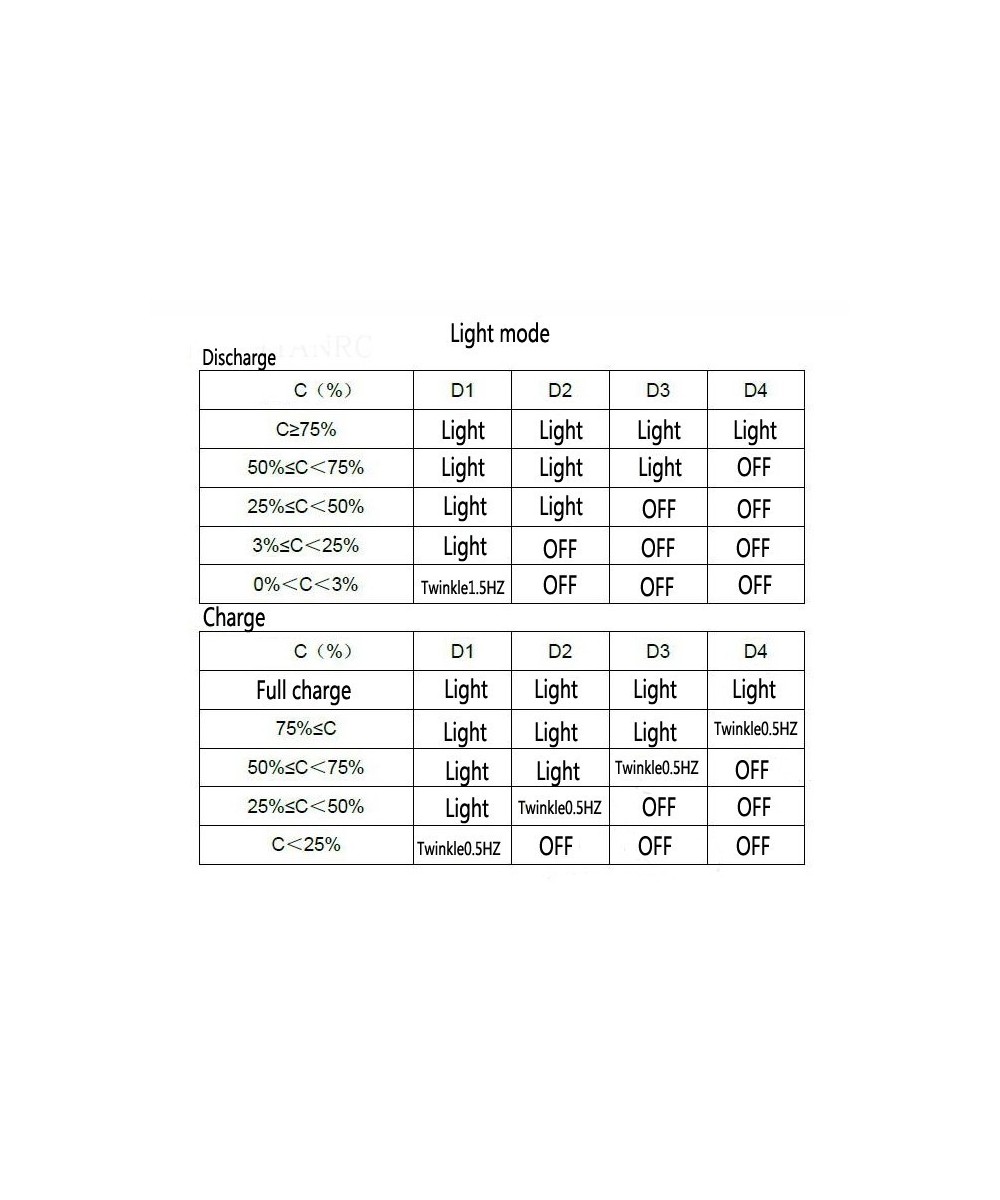

Nivel de potencia de carga y descarga 4 intervalos indicati

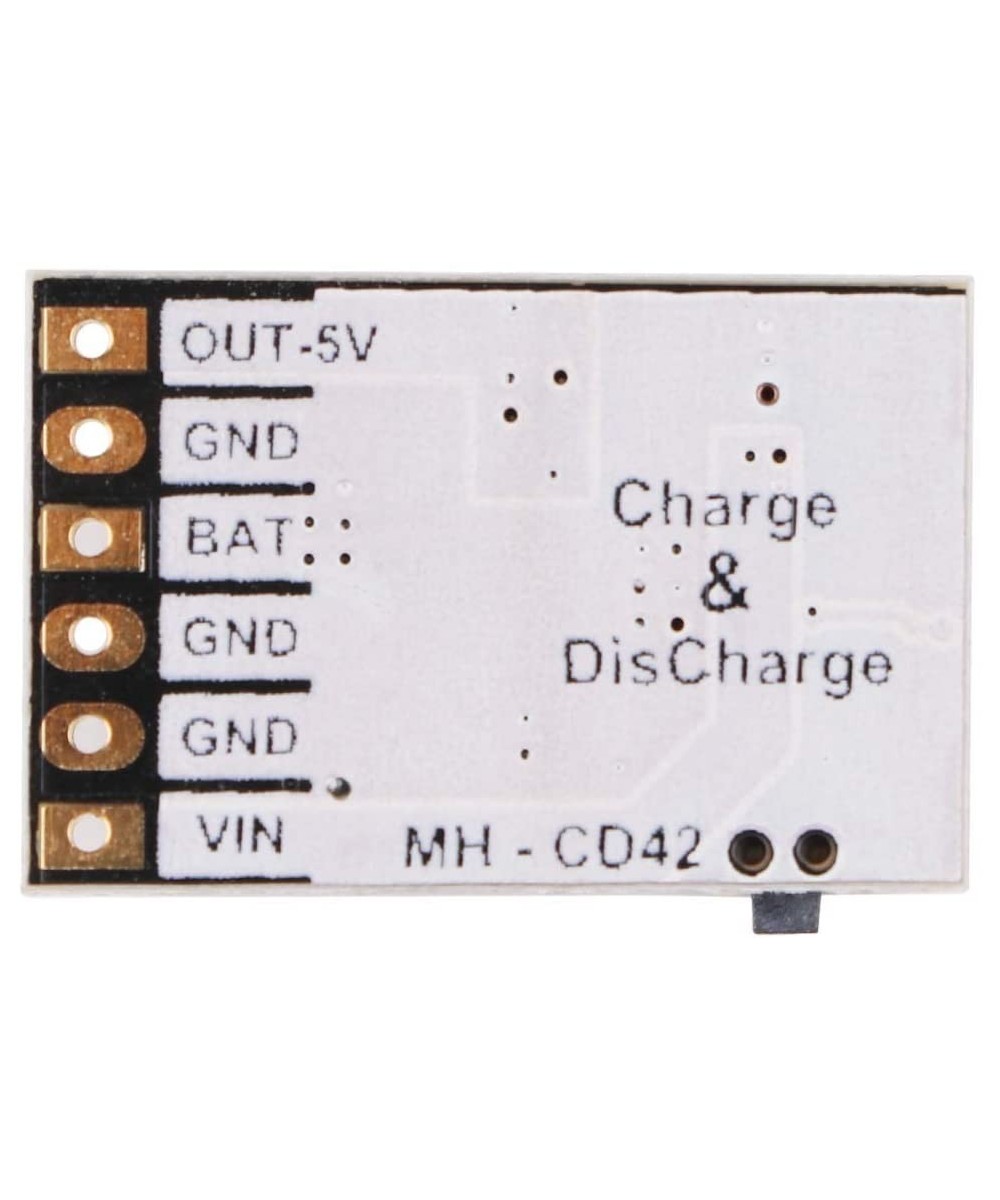

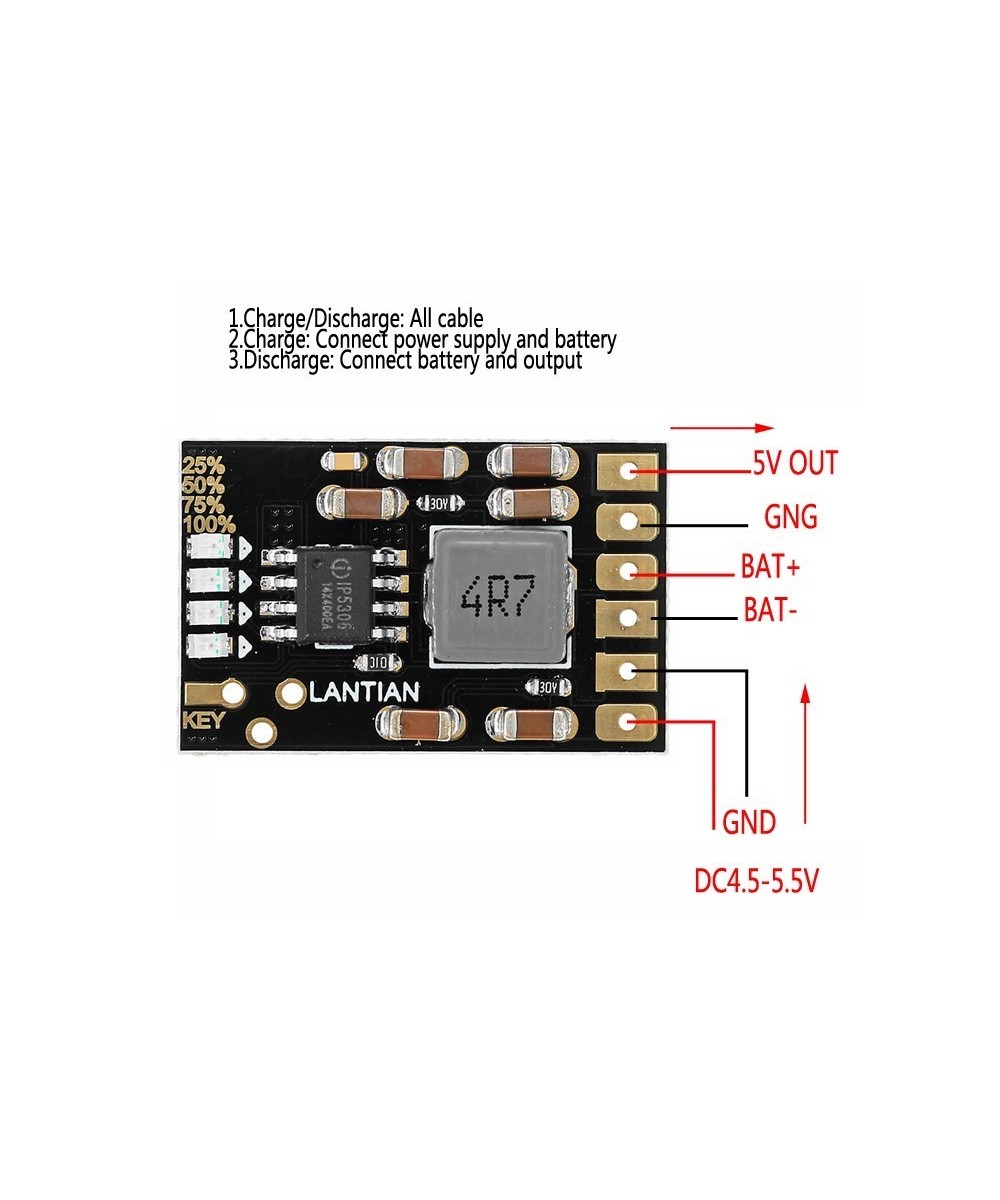

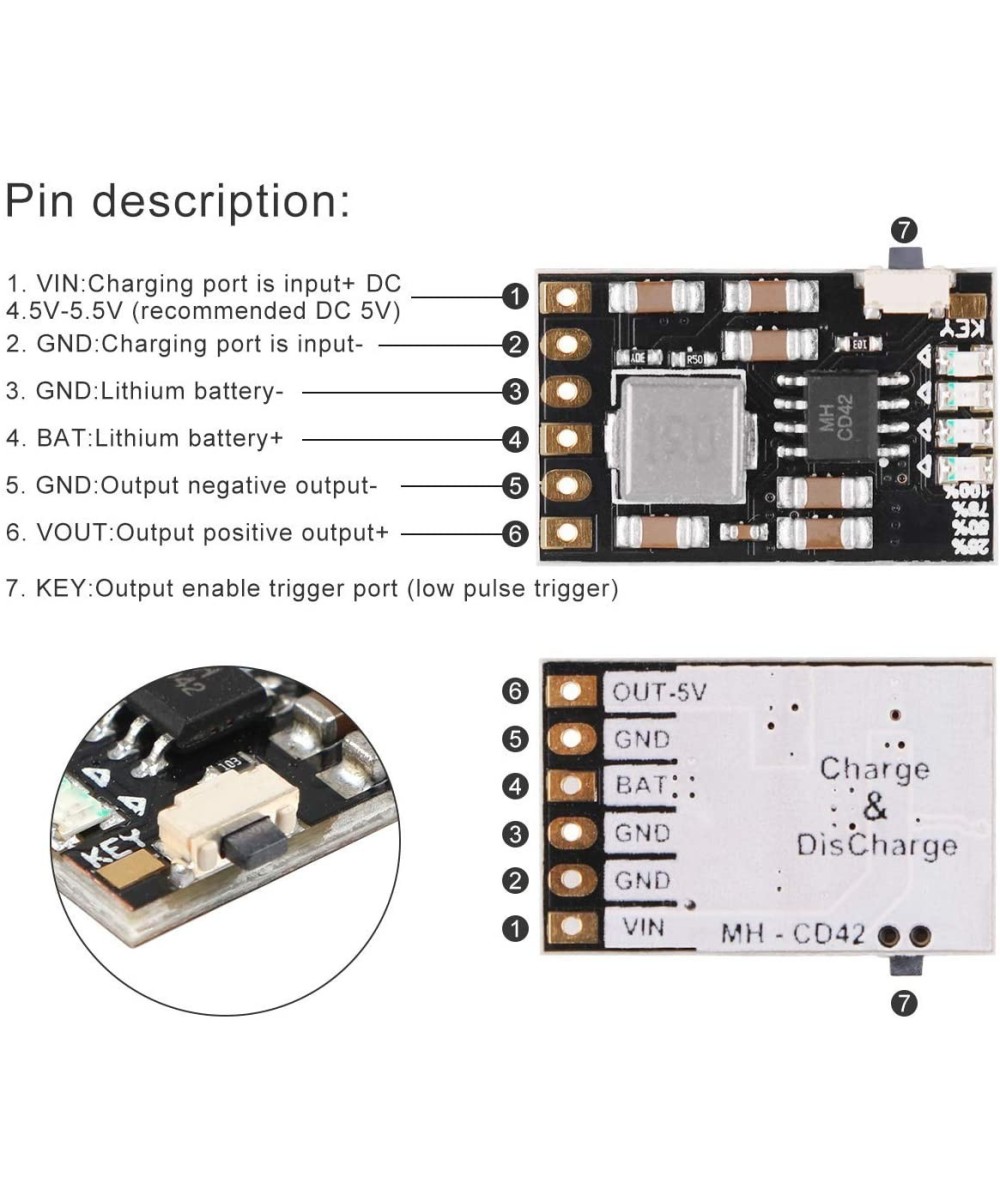

Descripción del pin:
VIN: entrada positiva del puerto de carga +
GND: Entrada negativa del cargador -
BAT: batería de litio +
GND: Batería de litio
PND: Producto negativo -
Salida: salida positiva +
Tecla: puerto de disparador de salida (disparador de pulsación baja).
Usos:
Reajuste de carga de coche.
Fuente de alimentación de la grabadora de conducción
Potencia móvil
Dispositivos portátiles como teléfonos móviles y tabletas
Contenido:
1 x cargador y descargador de bateria 4 en 1, 5V 2.1A
