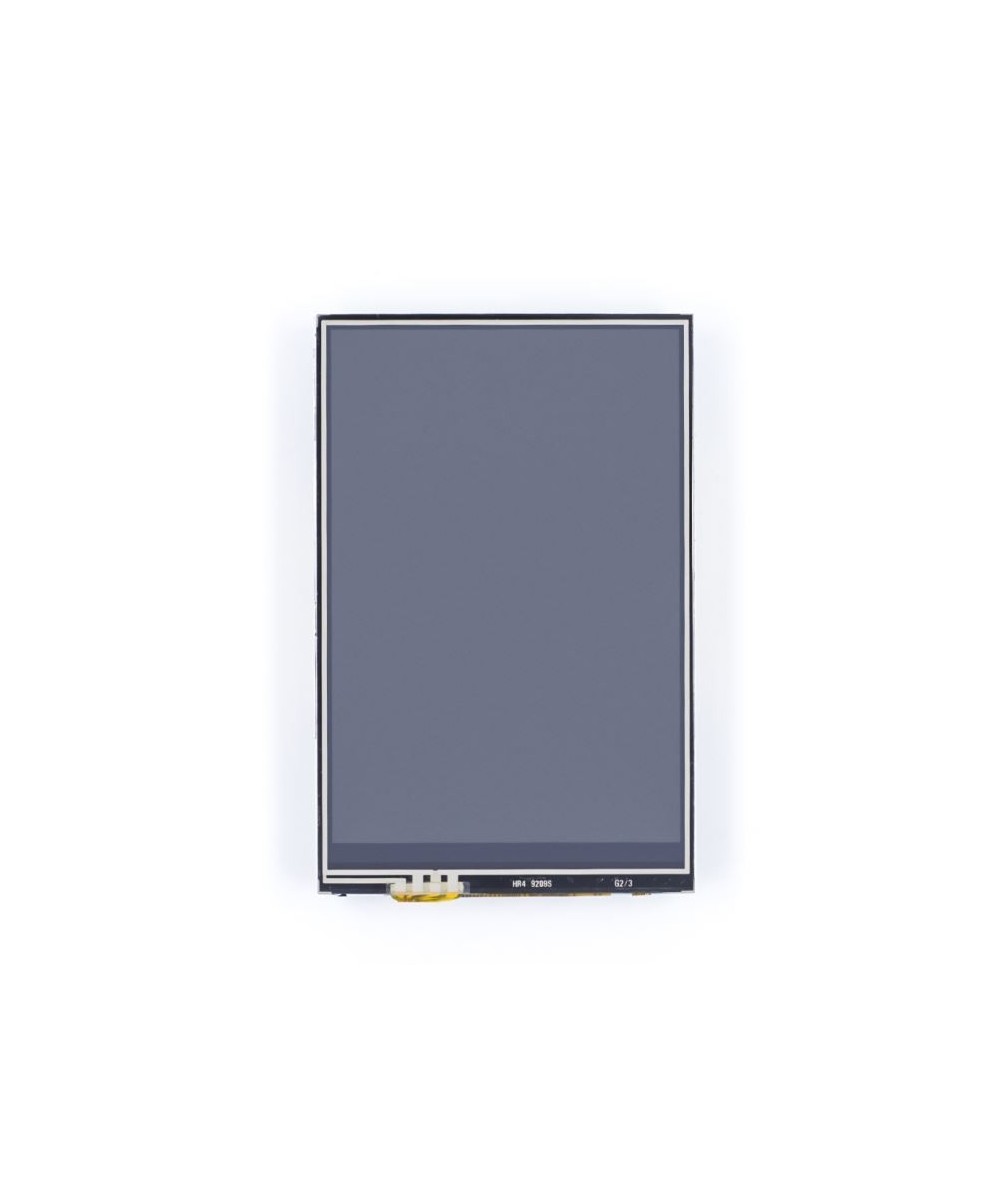

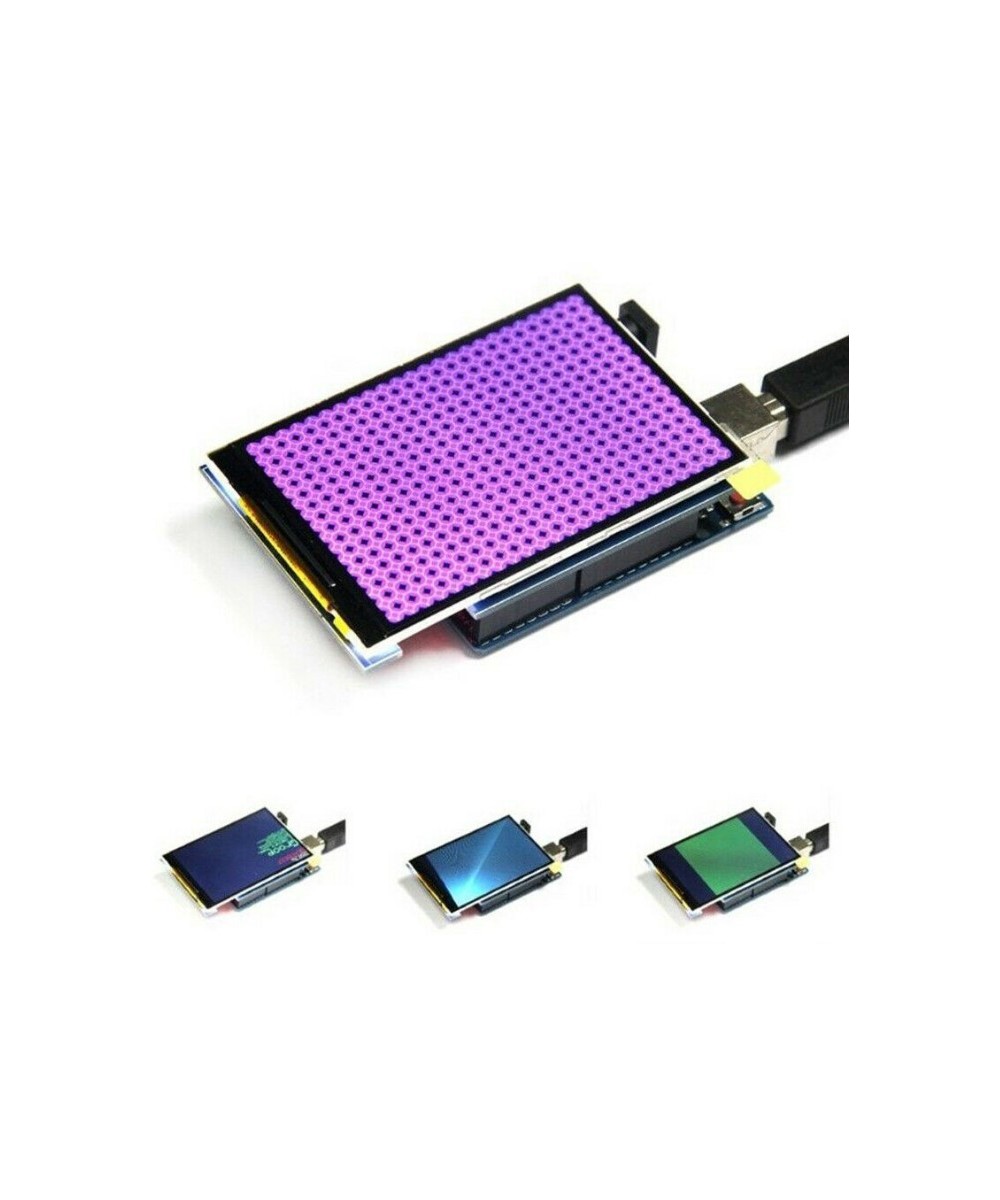

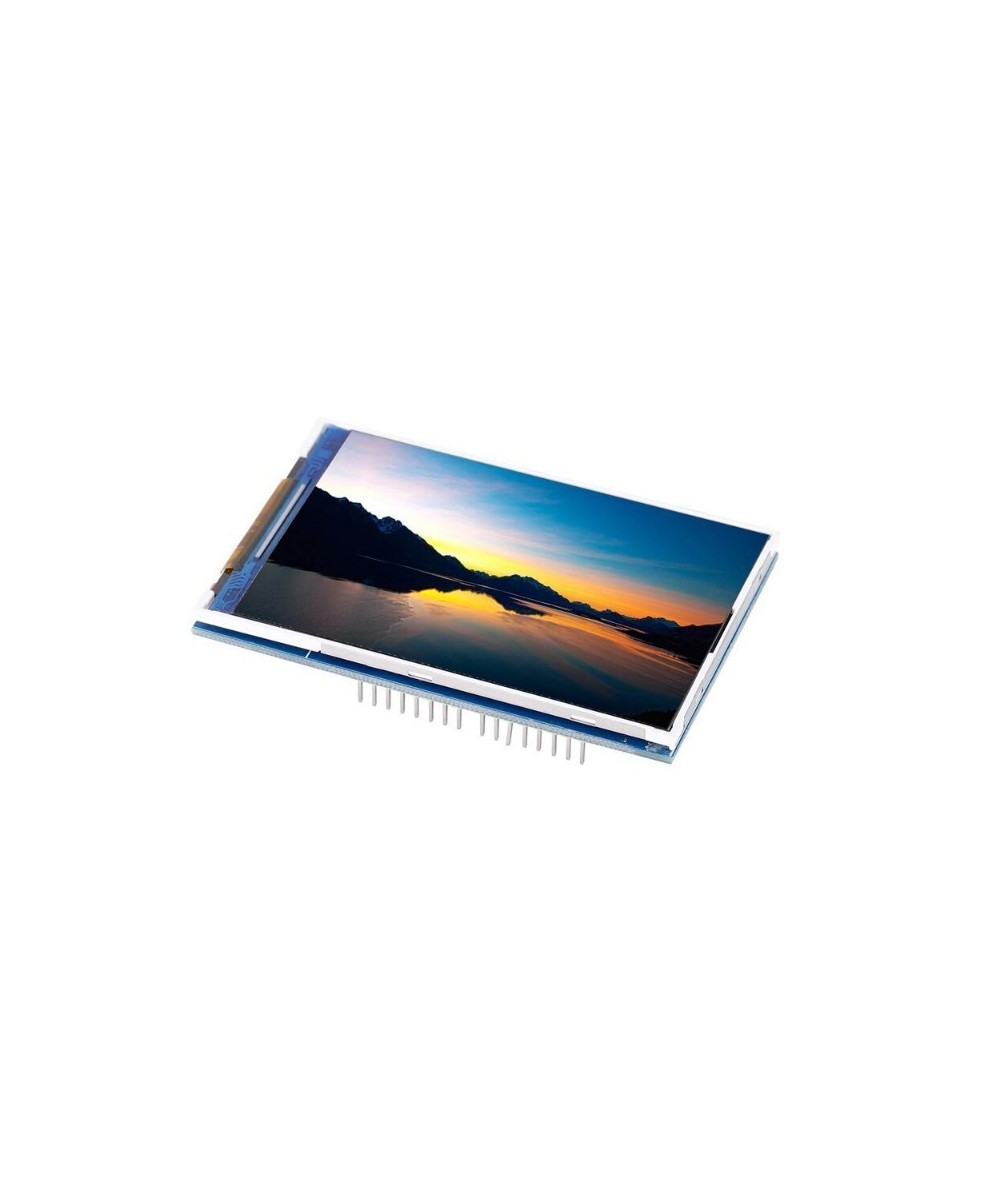

Pantalla TFT LCD 3.5" shield compatible con Arduino

Descripción:

Las pantallas o displays LCD permiten mostrar texto, gráficos e imágenes en los proyectos con microcontroladores como Arduino, Pic o Raspberry Pi. Ideal para visualización e ingreso de datos, implementar una interfaz hombre máquina (HMI) moderna y profesional o ayudarnos a realizar depuración de código (debugging) en nuestros proyectos. El Shield display LCD TFT 3.5" es una pantalla táctil a colores con una resolución de 320x480 píxeles, controlador gráfico ILI9486, controlador táctil, comunicación LCD paralela y puede mostrar hasta 262144 colores RGB distintos. Agregar el shield display LCD a nuestros proyectos con Arduino es muy sencillo, a nivel de hardware solo es necesario montar el shield sobre nuestro Arduino Uno o Mega, en cuanto a la programación con Arduino se recomienda utilizar la librería: MCUFRIEND_kbv. El LCD se controla mediante 8 pines de datos (2-9) y 5 pines de control (A0-A4), la pantalla táctil comparte el bus de datos del LCD para enviar la posición. El shield display incluye además un socket para memorias micro SD, útil para almacenar imágenes en formato mapa de bits (bmp). La memoria SD se conecta por el puerto SPI al Arduino (10-13). Compatible con Arduino Uno, Mega y Due.

Especificaciones:

Voltaje de operación: 5 VDC

Regulador en tarjeta a 3.3 V

Corriente de funcionamiento: 150 mA

Controlador gráfico (driver): ILI9486

Interface LCD: Data (8 pines) Control (5 pines)

Interface micro SD: SPI (SS,DI,DO,SCK)

Nivel lógico de SPI: 3.3 - 5V

Tamaño de la pantalla (diagonal): 3.5" (89mm)

Resolución: 320x480 píxeles

Profundidad de color o bits por pixel: 16/18 bpp

Cantidad de colores: 262144 colores (18-bit: R6G6B6)

*Puede trabajar opcionalmente a RGB 16-bit: R5G6B5

Dimensiones pantalla: 72*52mm (área visible)

Dimensiones placa: 83*54mm

Socket para memoria externa micro SD

Pantalla táctil resistiva

Controlador de pantalla con buffer de vídeo incluido

Instrucciones:

Descargar la librería "MCUFRIEND_kbv" desde el "Gestor de librerías" del IDE de Arduino: Programa>Incluir librería>Administrar bibliotecas

Descargar la librería "Adafruit_GFX" desde el "Gestor de librerías" del IDE de Arduino

Abrir y cargar el sketch de Ejemplo -> MCUFRIEND_kbv -> graphictest_kbv
