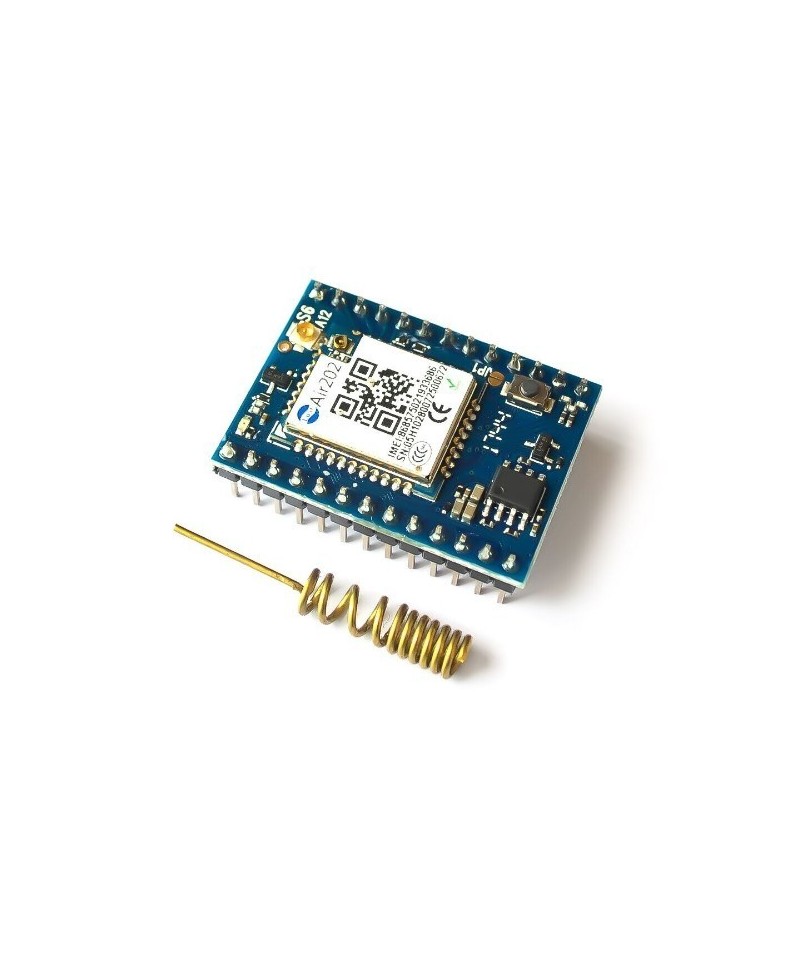

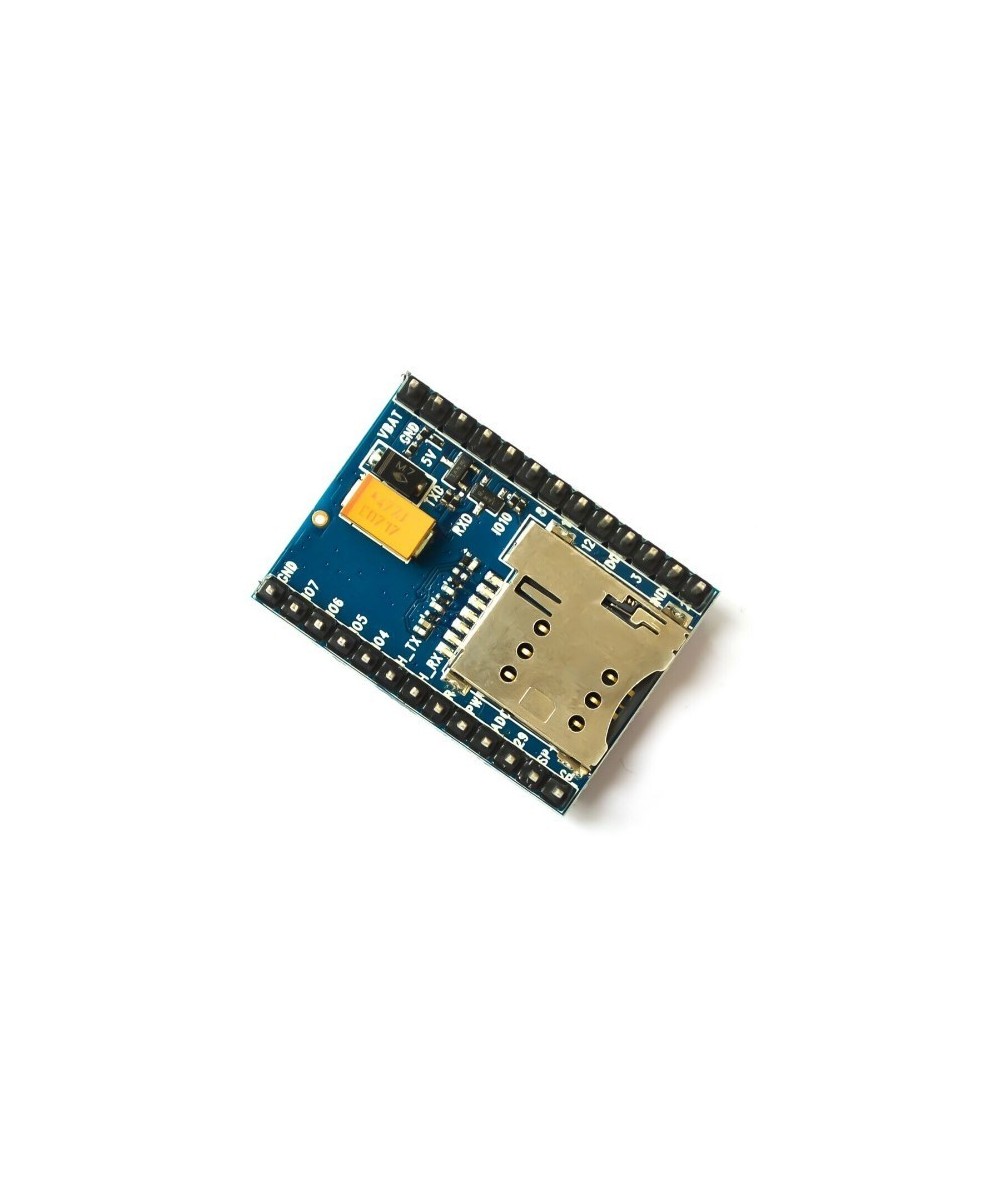

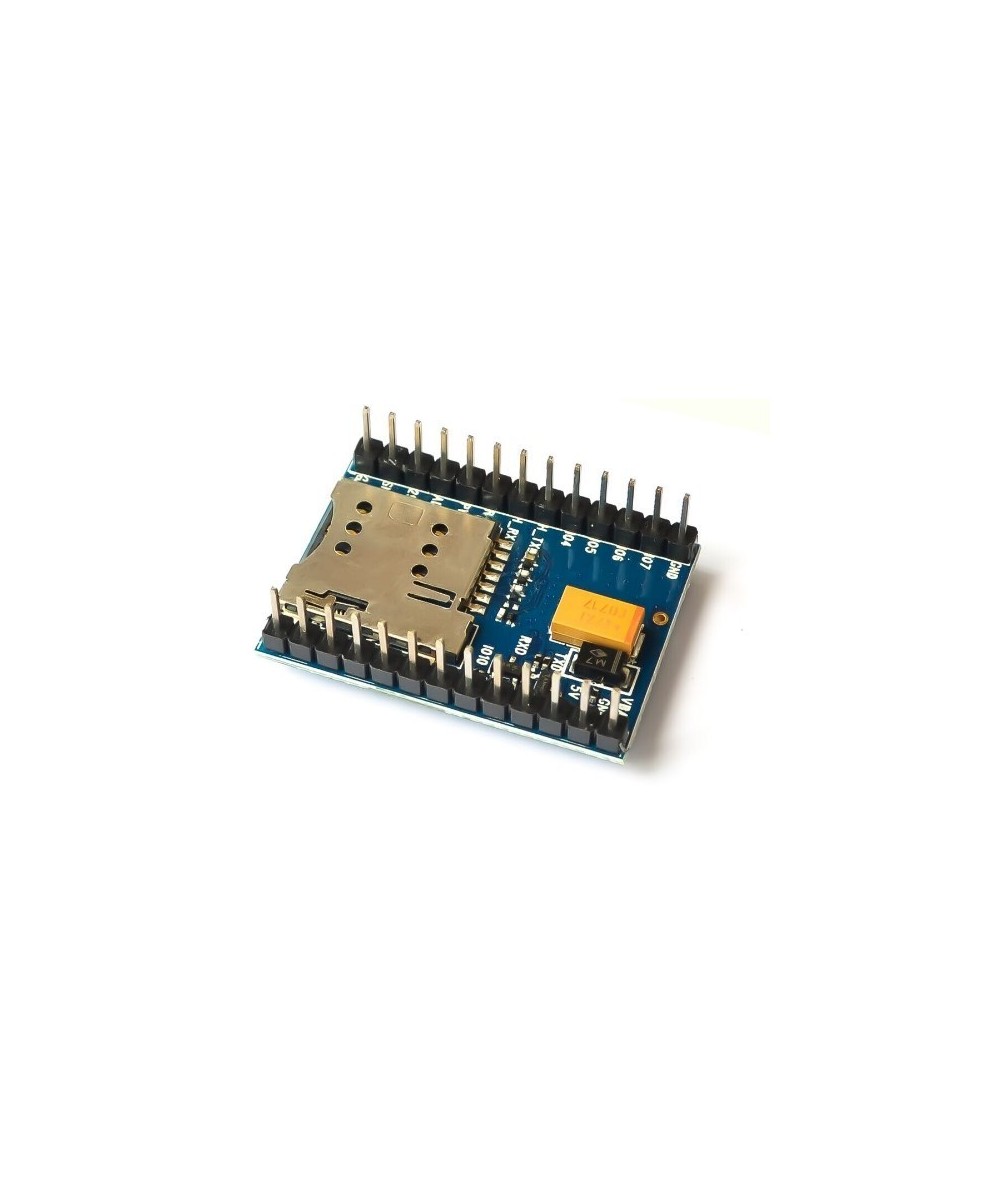

Modulo GSM / GPRS AIR202

DESCRIPCIÓN

1. Módulo de banda cuádruple GSM / GPRS utilizando la plataforma RDA8955;

2. Soporta GPRS multi-slot nivel 10 y formatos de codificación GPRS CS-1, CS-2, CS-3 y CS-4;

3. Con un tamaño pequeño de 17.7 * 14.8 * 2.3 mm, el paquete SMD LCC puede integrarse en las aplicaciones del cliente;

4. 32Mb incorporado Nor Flash y 32Mb SRAM, soporta tres modos de desarrollo: Lua script, comando AT y modo de desarrollo SDK en lenguaje C;

5. Interfaz periférica enriquecida, compatible con UARTSPII2C y otras interfaces, compatible con hasta 16 GPIO y compatible con ADC, funciones de entrada y salida de audio;

6. Usando tecnología de ahorro de energía, el consumo de corriente es tan bajo como 1.14 mA en modo de suspensión DRX = 5.

Banda de frecuencia: QUAD BAND: GSM850, GSM900, DCS1800, PCS1900, La selección de banda de búsqueda automática con segmento se puede configurar mediante el comando AT para cumplir con GSM Fase 2/2 +

Potencia de transmisión: Clase 4 (2W): GSM850 y GSM900 Clase 1 (1W): DCS1800 y PCS1900

alimentado por: VBAT 3.4V - 4.2V. VALOR TÍPICO 3.8V

Consumo de corriente en modo de ahorro de energía: 1.40mA@DRX-2, 1.14 mA DRX-5, 1.03 mA @ DRX = 9

CARACTERÍSTICA DE CONEXIÓN GPRS:

EL NIVEL MULTI-RANURA GPRS ES 12 (POR DEFECTO) ESTACIÓN MÓVIL GPRS NIVEL B

CARACTERÍSTICAS DE DATOS GPRS:

Transmisión de enlace descendente de datos GPRS: máximo 85,6 kbps Transmisión de enlace ascendente de datos GPRS: máximo 85,6 kbps, FORMATO DE CODIFICACIÓN: CS - 1, CS - 2.

CS - 3 Y CS - 4, APOYA EL PAP (PROTOCOLO DE AUTENTICACIÓN CRIPTOGRÁFICO) PROTOCOLO DE INCORPORACIÓN PROTOCOLO DE USO COMÚN PARA CONEXIONES PPP: TCP / UDP / FTP / PPP, ETC.

CANAL DE APOYO CANAL DE CONTROL DE TRANSMISIÓN (PBCCH)

MENSAJE CORTO (SMS): modo de texto y PDU

SOPORTE DE INTERFAZ DE TARJETA SIM TARJETA SIM / USIM: 1.8V, 3V

Impedancia característica de la interfaz de antena: 50 ohmios

SPI: espera

12C: espera

Reloj de tiempo real: espera

Contenido:

1 x Modulo GSM / GPRS AIR202
