Descripción:

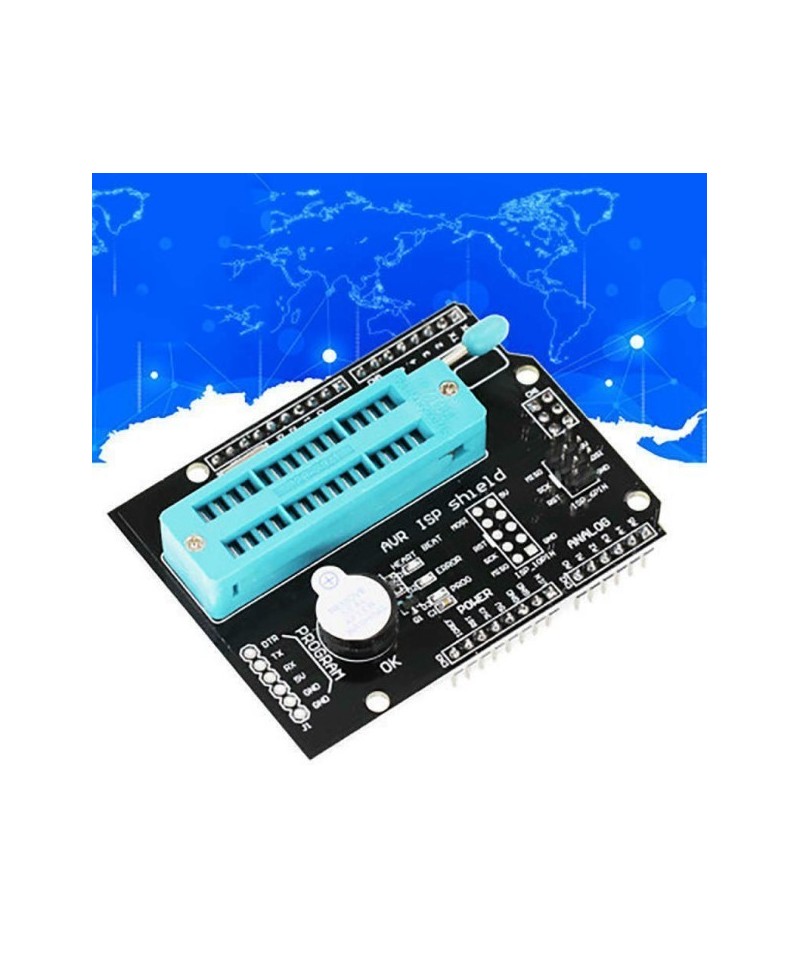

Este es un shield de expansión de programador que permite que la placa Arduino modifique los bits de fusible y queme el cargador de arranque en chip externo y otros para placas Arduino.
Zumbador y indicadores LED a bordo, indicando si la quema es exitosa, es conveniente para los diseñadores de tableros Arduino quemar por lotes.
Características:
Compatibilidad: ya que utiliza pines SPI de la interfaz ICSP, compatible con Arduino UNO R3 / Arduino Mega2560... puede cambiar al quemador de arranque cuando está conectado directamente a las dos placas.
Voltaje de funcionamiento: 5 V
Corriente de funcionamiento: 500mA (máx.)
Para quemar la placa Arduino: apoyo para Arduino UNO R3/Mega2560/Nano/mini pro (5 V 16 M)
Zumbador a bordo, Si la broca del fusible se modifica correctamente, sonará una vez, Y si el cargador de arranque está bien, sonará de nuevo. Si no son dos pitidos, la quema no funciona. Puedes capturar el sonido en lugar de las luces LED, por lo que esto mejora la eficiencia de la quema.
Indicadores LED a bordo, el ritmo se ilumina como una luz de respiración cuando se enciende normalmente. Durante la programación, el indicador PROG parpadea hasta que termina. Si la programación no tiene éxito, el indicador de ERROR (rojo) se iluminará.
bloqueo a bordo 28P para quemador de arranque Atmega328P, Atmega168P, Atmega8
Interfaz ISP_6PIN integrada, para el externo para la quema del cargador de arranque del tablero Arduino
Interfaz ISP_10PIN integrada
Interfaz de programador FT232RL y CH340G USB a TTL para cargar el código en el chip del 28P
Contenido:
1 x Quemador de circuitos integrados para arduino uno
