Datos técnicos:

Entrada de CA monofásica

1) Rango de voltaje: 100V, 220V, 380V, etc.son opcionales.

2) Rango de corriente: 50A, 100A, escoger un modelo

3) Procesamiento de señal: Adopción de chip de medición especial, AD de 24 bits.

4) Capacidad de sobrecarga: 1.2 veces el rango es sostenible; la corriente instantánea (<20 ms) es 5 veces, y el voltaje es 1,5 veces el rango no está dañado.

5) Impedancia de entrada: canal de voltaje> 1KΩ / V.

Interface de comunicación:

1) Tipo de interfaz: 1 interfaz de comunicación TTL, compatible con 5V / 3.3V.

2) Protocolo de comunicación: protocolo MODBUS-RTU.

3) Formato de datos: "n, 8,1", "e, 8,1", "o, 8,1", "n, 8,2" se pueden configurar por software.

4) Velocidad de comunicación: la velocidad en baudios se puede establecer en 1200, 2400, 4800, 9600bps; la velocidad de transmisión predeterminada es de 4800bps.

3. Salida de datos de medición

Voltaje, corriente, potencia, factor de potencia, frecuencia, potencia y otros parámetros eléctricos.

4. aislamiento eléctrico

La fuente de alimentación probada y la fuente de alimentación están aisladas unas de otras, y el voltaje de aislamiento es de 3000VCA.

5. Poder

Fuente de alimentación DC única de 5V, consumo de energía 8 ~ 10mA.

6. Ambiente de trabajo

1) Temperatura de trabajo: -20 ~ + 70 ℃; temperatura de almacenamiento: -40 ~ + 85 ℃.

2) Humedad relativa: 5 ~ 95%, sin condensación (a 40 ° C).

3) Altitud: 0 ~ 3000 metros.

4) Medio ambiente: sin explosivos, gases corrosivos y polvo conductor, sin sacudidas, vibraciones e impactos significativos.

7. Deriva de temperatura

≤100ppm / ℃

8. Método de instalación

Soldadura de PCB, el tamaño del plano del módulo es 25.6 * 43.3 mm

9. Tamaño del módulo

25.6 * 43.3 * 29 mm

Contenido:

escoger un modelo

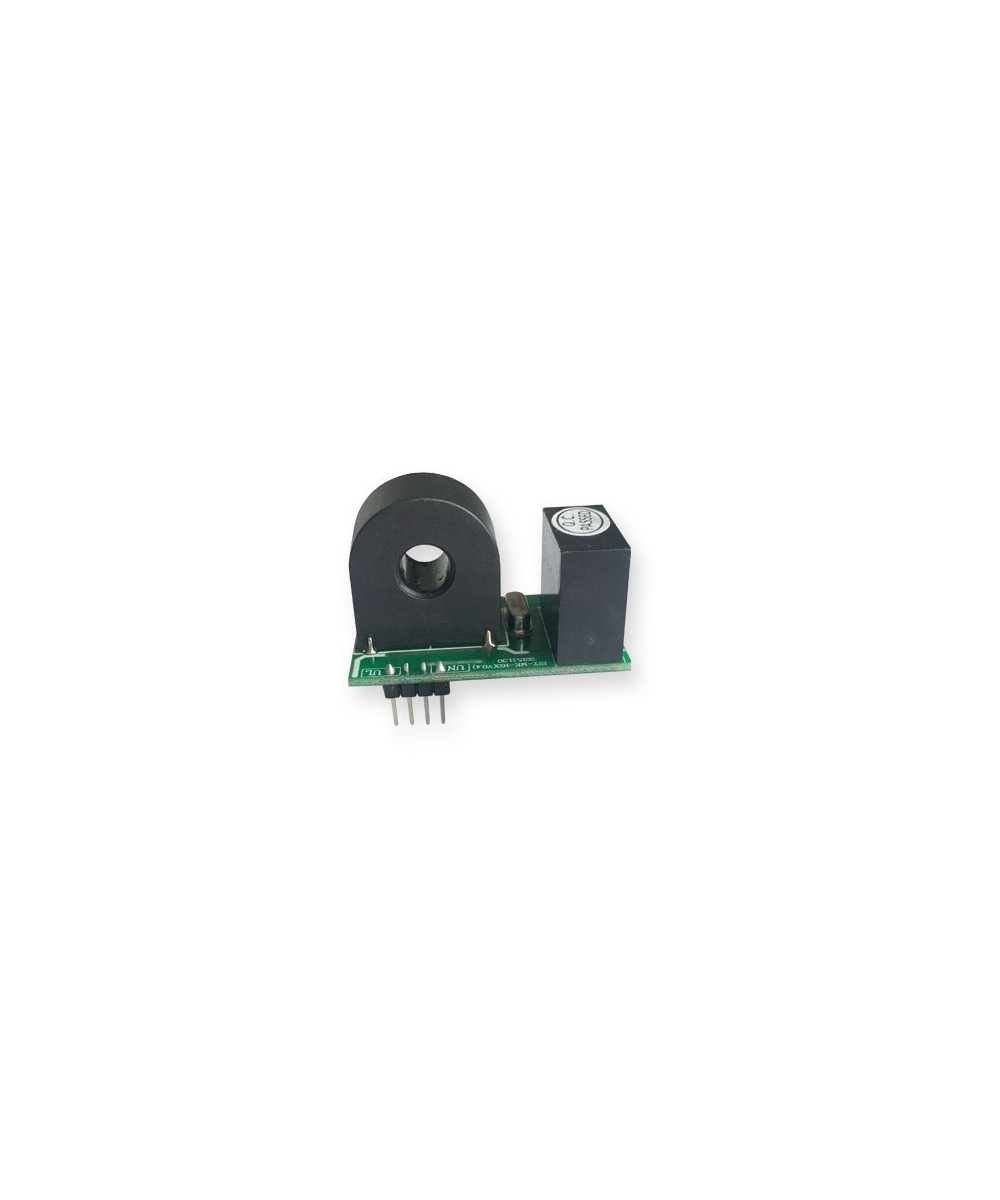

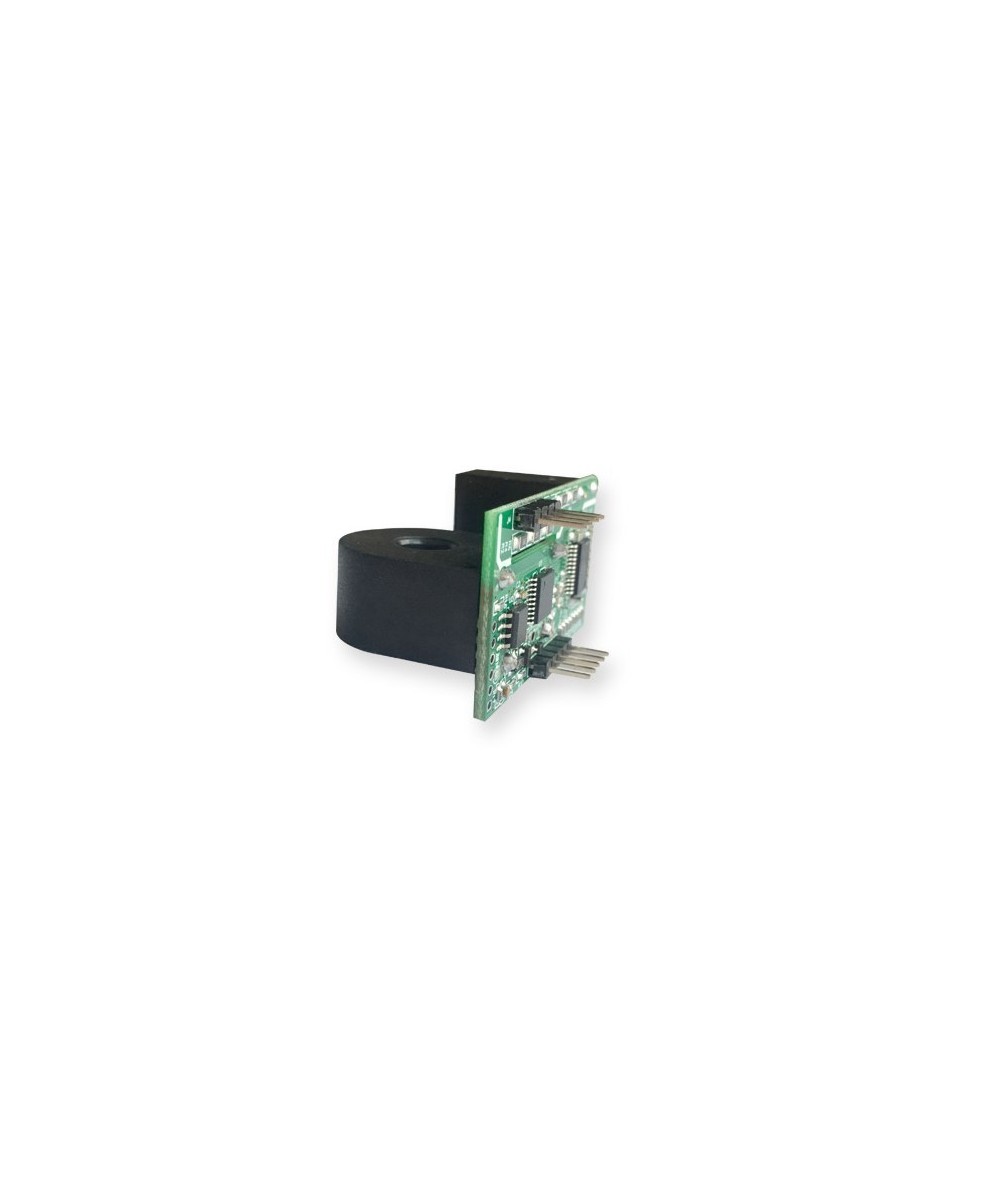

1 x Sensor de corriente JSY-MK-163 50A

1 x Sensor de corriente JSY-MK-163 100A
