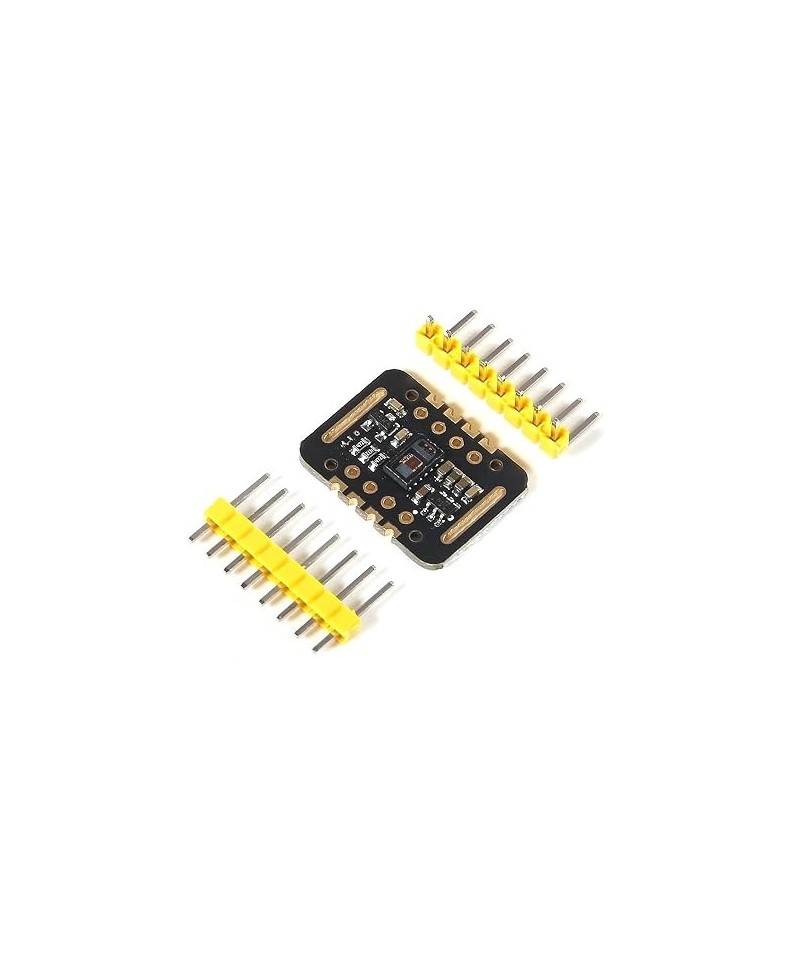

Sensor de ritmo cardíaco MAX30102

MAX30102 es un módulo integrado de biosensor de monitor de frecuencia cardíaca. Integra un LED rojo con un LED infrarrojo, un detector fotoeléctrico, un dispositivo óptico y un circuito electrónico de bajo ruido con supresión de luz ambiental

Aplicar al dispositivo portátil para la frecuencia cardíaca y la recolección de oxígeno en sangre, usado en los dedos, lóbulos de las orejas, muñecas y otros lugares.

la interfaz de comunicación compatible con I2C estándar puede transmitir los datos recopilados a Arduino, KL25Z, SSD1306 y otros microcontroladores para el cálculo de frecuencia cardíaca y oxígeno en sangre

el chip puede apagar el módulo por software, y la corriente de espera es cercana a cero, por lo que la fuente de alimentación siempre puede mantener el estado de la fuente de alimentación.

Características

Supresión de Luz Ambiental (ALC): Circuitería integrada para cancelar el ruido óptico externo.

• Memoria Buffer FIFO: Búfer interno de 32 niveles que almacena múltiples lecturas, reduciendo las interrupciones del microcontrolador.

• Sensor de Temperatura Integrado: Posee una precisión de ±1°C útil para compensar variaciones térmicas en la medición de SpO₂.

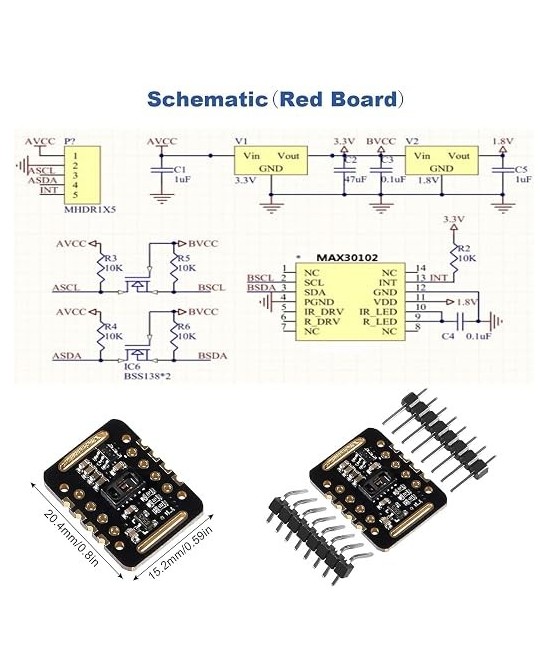

• Distribución de Pines (Pinout Común del Módulo)

1. VIN: Entrada de alimentación positiva (generalmente 5V o 3.3V según el módulo de desarrollo).

2. GND: Tierra o común del circuito.

3. SCL: Línea de reloj serial para el bus de datos I²C.

4. SDA: Línea de datos serial para el bus I²C.

5. INT: Pin de interrupción física (salida digital activa en bajo al procesar lecturas listas o desbordamiento de memoria FIFO).

6. RD / IRD: Salidas opcionales directas en algunos módulos para control manual de la corriente de los cátodos LED.
