Descripcion:

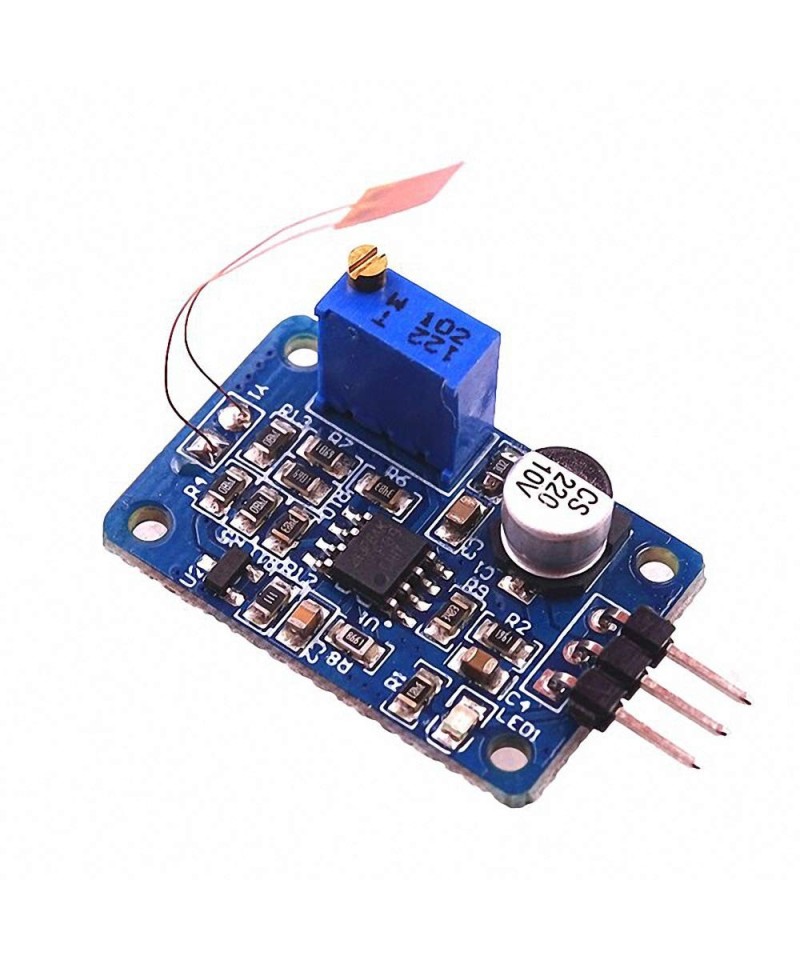

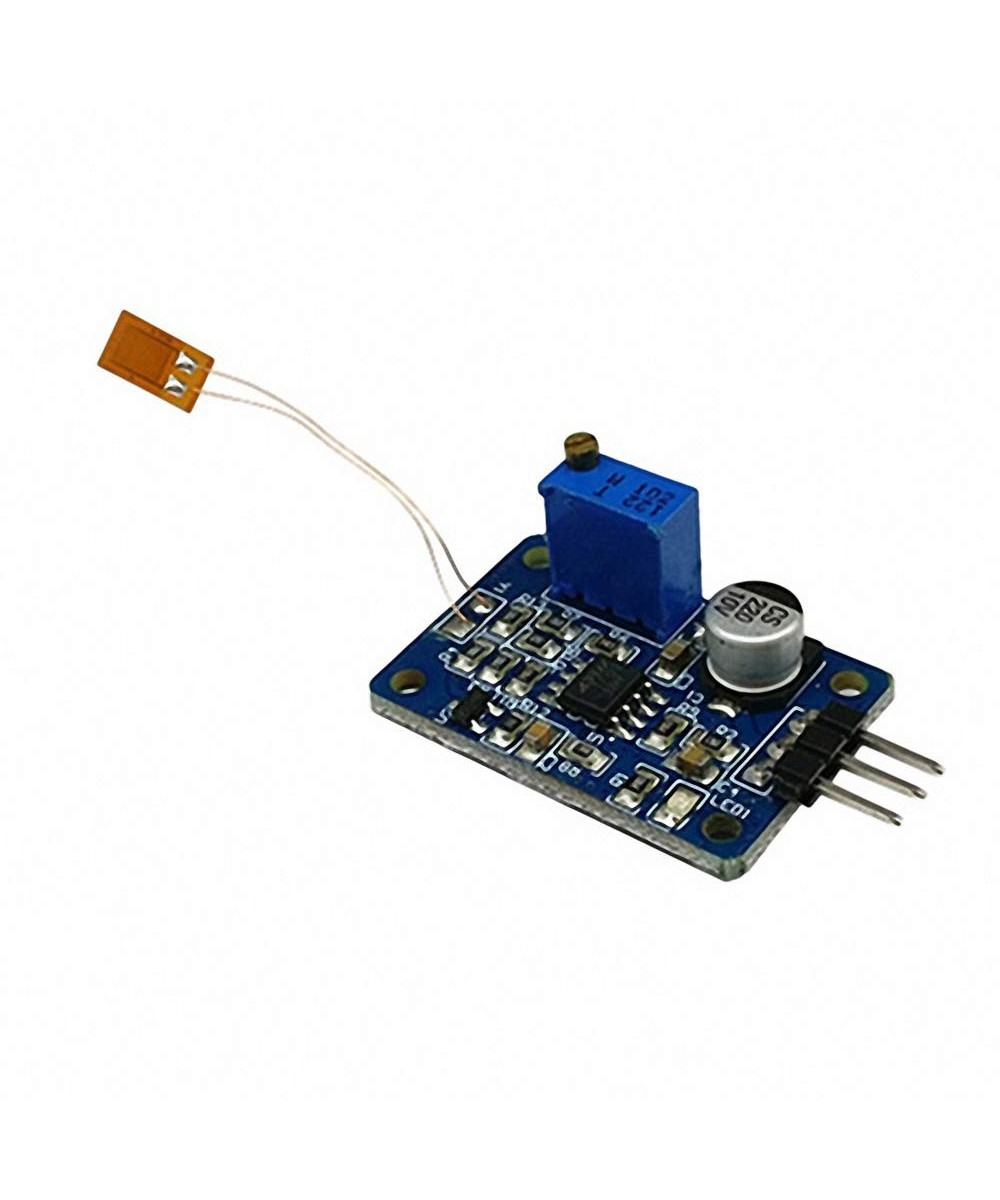

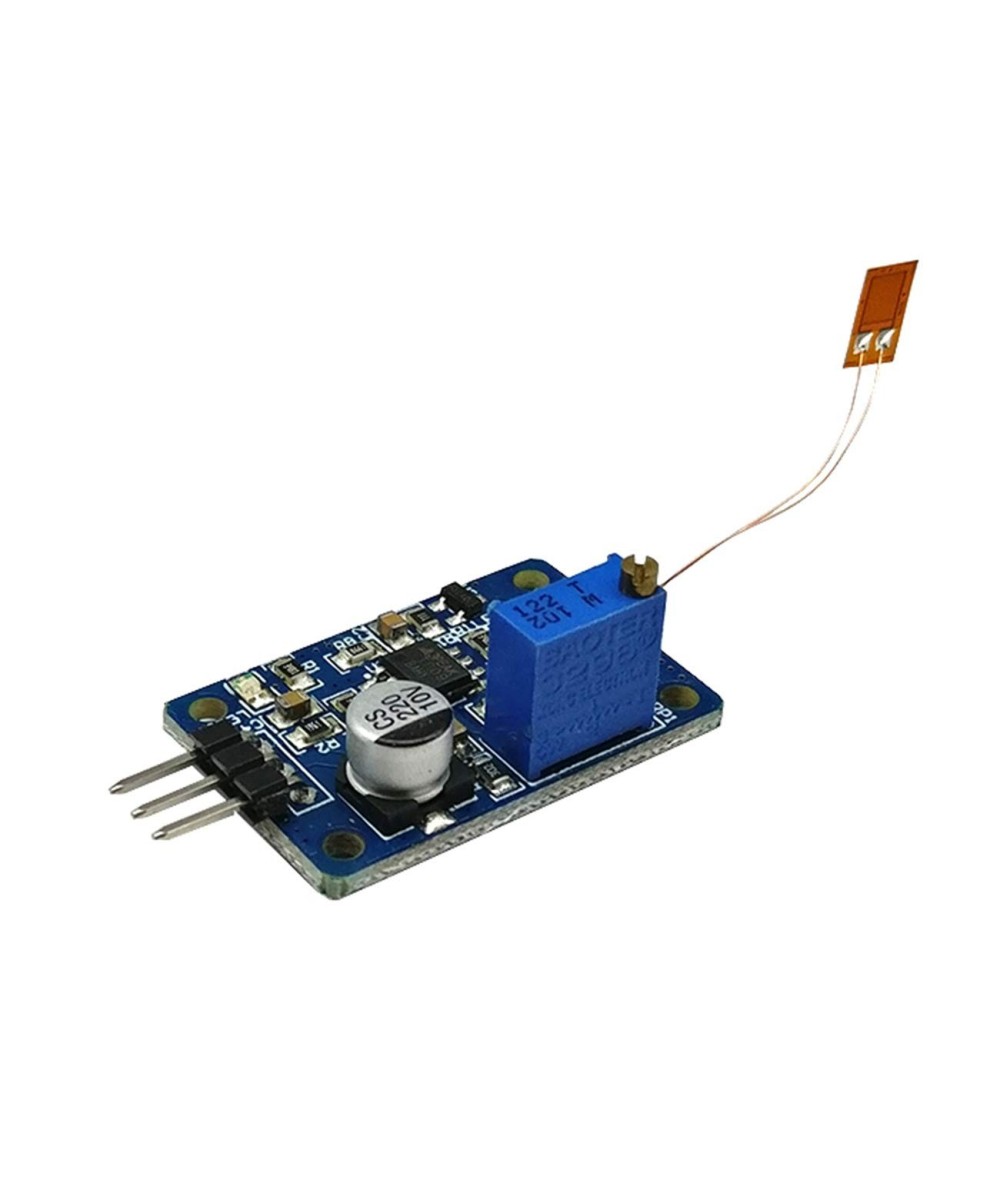

diseñado para medir deformaciones mecanicas y esfuerzos estructurales en diversos materiales solidos. El dispositivo consta de una galga de pelicula de alta precision conectada externamente y un circuito impreso que integra un amplificador operacional encargado de elevar los pequeños cambios de resistencia electrica causados por la traccion o compresion del sustrato. Es un componente ampliamente utilizado en ingenieria civil para el monitoreo de puentes, sistemas de pesaje experimental, analisis de fatiga de materiales y proyectos de robotica o protesis inteligentes con microcontroladores.
Caracteristicas:
Voltaje de operacion recomendado VCC: 5 V
Voltaje de salida analoga VOUT: 0 V a 3.5 V DC (Sujeto al nivel de flexion)
Resistencia nominal de la galga RG: 350 Ohm
Tolerancia de la resistencia nominal: +/- 0.1 %
Factor de sensibilidad de la galga GF: 2.0 a 2.2
Limite de deformacion mecanica: 2.0 %
Vida util a la fatiga ciclos: Mayor o igual a 1000000 de operaciones
Factor de ganancia del amplificador: 1000 x aproximadamente
Rango de temperatura de operacion TOPER: -30 °C a +80 °C

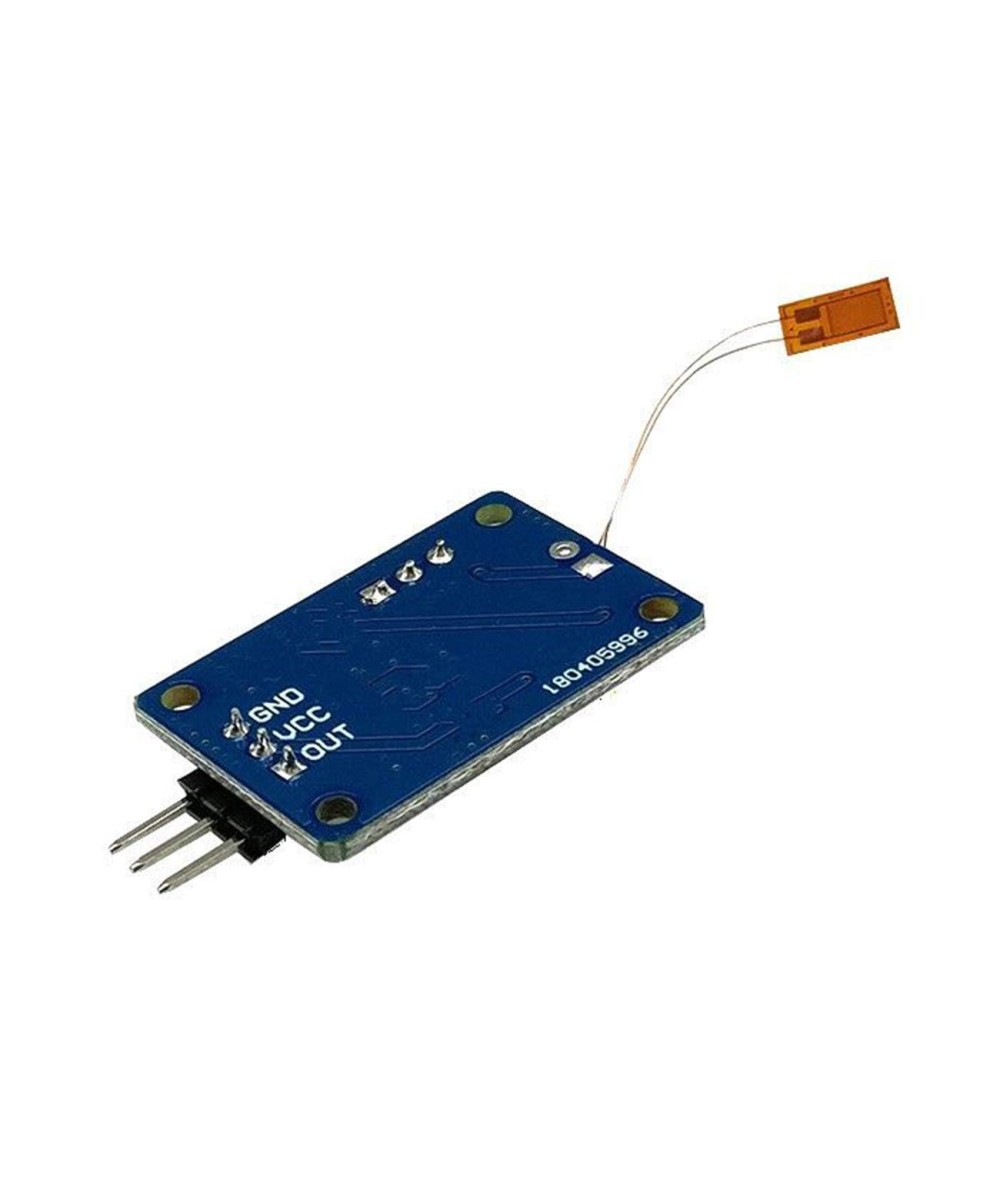

Pines del conector de señal: Salida analogica (OUT), Voltaje positivo (VCC) y Tierra de referencia (GND)
