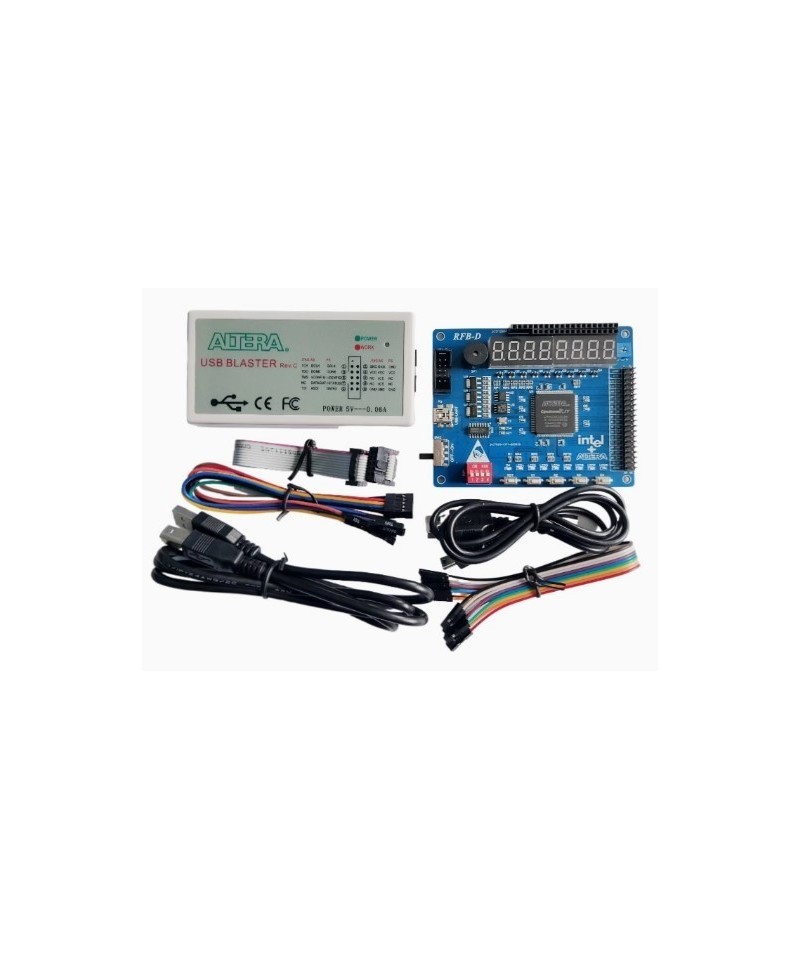

Tarjeta de desarrollo y programador FPGA ALTERA Cyclone IV EP4CE6E

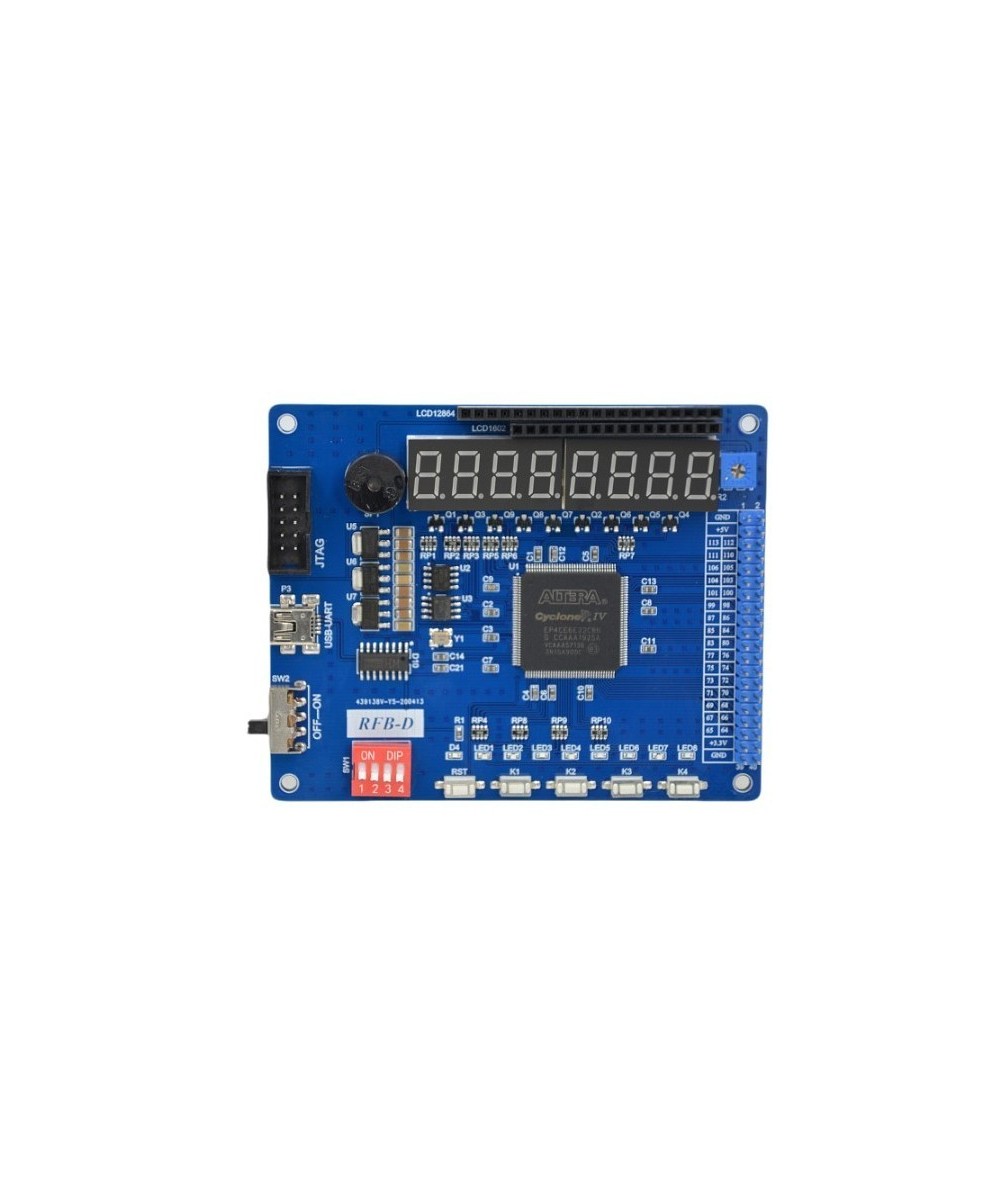

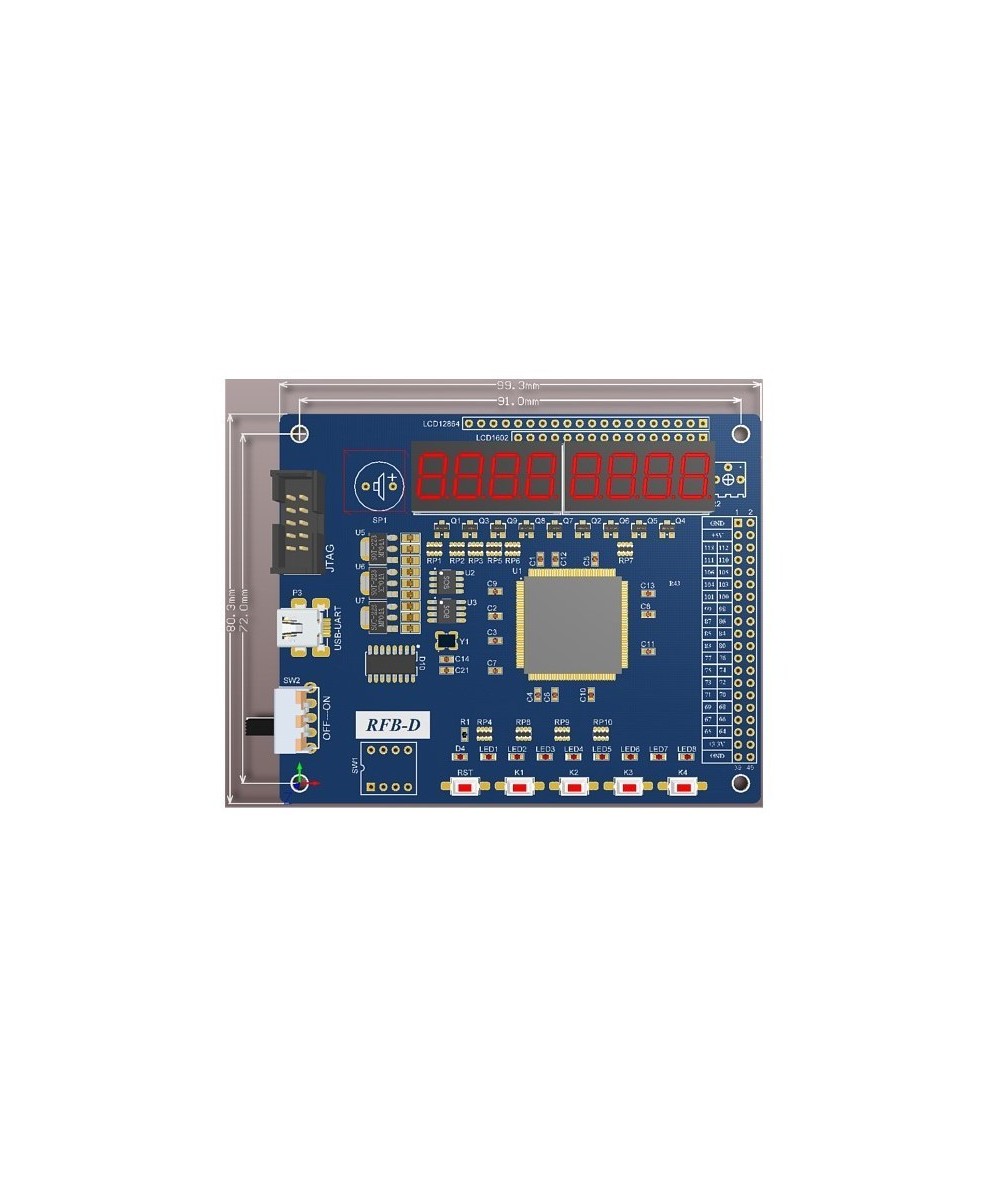

Descripcion de ALTERA Cyclone IV EP4CE6E

Configuración memoria:

1) la placa con chip de configuración serial de 16Mbit EPCS16N, el usuario puede descargar y depurar el código de programa a través de la interfaz JTAG o como interfaz.

2) la placa con 64Mbit SDRAM, soporta SOPC, desarrollo NIOSII.

El chip regulador de tensión:

1) a 1117-3,3 V chip regulador de tensión para proporcionar 3,3 V tensión de salida

2) a 1117-1,2 V chip regulador de tensión a núcleo FPGA tensión

3) a 1117-2,5 V chip regulador de tensión para proporcionar PLL tensión de salida

Programa de depuración e interfaz de descarga:

1) Interfaz JTAG: descarga. Archivo SOF, la velocidad es rápida. No hay pérdida de datos después de un error en la alimentación.

2) como interfaz: descarga. POF archivo No hay pérdida de datos después de un error en la alimentación.

Intel Altera Cyclone IV fpga

Ram: 414 kbits

celdas logicas: 10320LEs

CMTs: 10

temperatura: 0-70 °C

soporte para pantalla: LCD1602, LCD12864

Resistencia de precisión regulable, retroiluminación LCD ajustable.

8 diodos LED.

Interruptor DIP de 4 dígitos.

1 zumbador

Descripción del programador BLASTER:

Voltaje de Alimentación

5V via USB

Compatibilidad S.O.

Windows XP, 7, 8, 10

Funciones Adicionales

Depuración y Analizador Lógico

Modos de Descarga

AS, PS y JTAG

Descripción USB BLASTER ALTERA

1. Es compatible con la función de analizador lógico integrado SignalTap II;

2. Es compatible con la gama completa de dispositivos ATLERA, por lo que no tiene que preocuparse de que un determinado dispositivo no sea compatible.

Lo último: soporte de las series Agilex, Startix, Arria, Cyclone, MAX II/V.

ciclón (EP1C3, EP1C6, EP1C12, EP1C20) ; ciclón II (EP2C5, EP2C8, EP2C35) ; ciclón IV EP4CE6 EP4CE10

Estratix (EP1S10, EP1S20, EP1S25) ; Estratix II(EP2S60) ; FLEX10K(EPF10K10, EPF0K30) ; ACEX1K(EP1K30) ; MAX7000(MAX7128SLC84, MAX7128) ; AETC100 MAX3128) ; MAXII EPM240, EPM570, EPM1270 EPCS(EPCS1, EPCS4, EPCS16) ; EPC(EPC1, EPC4) CPLD: MAX3000, MAX7000, MAX9000 y MAXII, etc.

FPGA: Agilex Stratix, StratixII, StratxIII, Cyclone, CycloneII, CycloneIII, CycloneIV, ACEX1K, APEX20K y FLEX10K, etc.

Dispositivos de configuración serial activa: EPCS1, EPCS4, EPCS16, EPCS64, etc.

Dispositivos de configuración mejorados: EPC1, EPC4, etc.

3. Admite tres modos de descarga: AS, PS y JTAG;

4. Voltaje soportado: 1,5 V, 1,8 V, 2,5 V, 3,5 V y 5,0 V

5. Admite la comunicación y la depuración en el sistema con el procesador de núcleo suave integrado Nios II, ¡La última versión del firmware Rev.C!;

6. Velocidad rápida: 6 veces más rápida que la línea de descarga ByteBlasterII de puerto paralelo de uso común;

7. Fácil de usar: Interfaz MiniUSB, fácil de conectar, 2 indicadores de estado hacen que la depuración sea más conveniente.

8. Imprescindible: En la actualidad, los ordenadores portátiles casi han eliminado los puertos paralelos, por lo que los cables de descarga ByteblasterMV y ByteblasterII de uso común ya no se pueden utilizar en portátiles. Por lo tanto, para los usuarios de portátiles, el uso de cables de descarga USB es conveniente y necesario.

9. Totalmente compatible con ATLERA USB Blaster, el uso, las funciones y el rendimiento son consistentes con el cable de descarga original ATLERA.

10. ¡El firmware es la última versión oficial de Rev.C! Perfectamente depurar el sistema NiosII, soporte jtag_uart

11. Versión Quartus II 4,0 A Quartus II 18,0

12 compatible con Windows XP/Vista, Win7(32bit/64bit), sistema WIN8/WIN10/WIN11, interfaz USB 2,0
