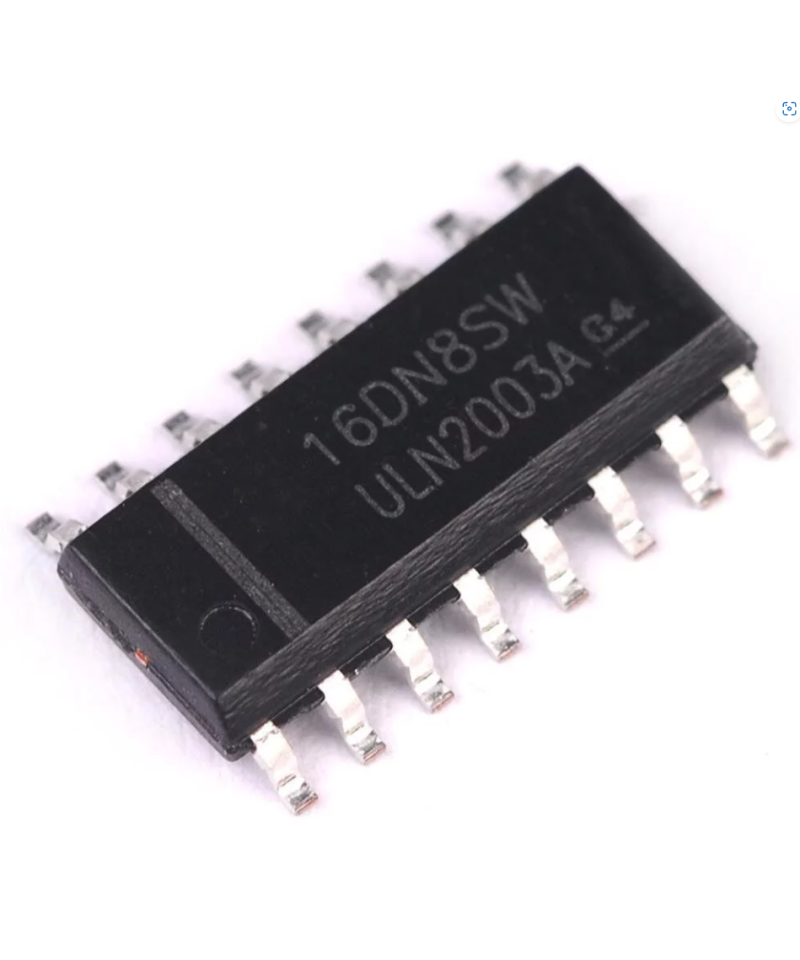

Controlador Darlington ULN2003 (SMD)

Descripción:

El ULN2003 es una matriz Darlington de alta tensión y alta corriente que contiene siete pares de Darlington de colector abierto con emisores comunes. Cada canal tiene una clasificación de 500 mA y puede soportar corrientes pico de 600 mA. Se incluyen diodos de supresión para la conducción de cargas inductivas y las entradas están colocadas opuestas a las salidas para simplificar el diseño de la placa. Estos versátiles dispositivos son útiles para controlar una amplia gama de cargas, incluyendo solenoides, relés, motores DC, lámparas de filamento de pantalla LED, cabezales de impresión térmica y buffers de alta potencia. El ULN2003 se suministra en un paquete DIP de 16 pines con un marco de plomo de cobre para reducir la resistencia térmica.

Características:

- Corriente de salida de 500 mA por controlador (pico de 600 mA).

- Voltaje de salida de 50 V.

- Diodos de supresión integrados para cargas inductivas.

- Las salidas se pueden conectar en paralelo para obtener mayor corriente.

- Entradas compatibles con TTL/CMOS/PMOS/DTL.

- Pines de entrada ubicados en posición opuesta a los pines de salida para simplificar el diseño.
