Descripción
El MAX232EPE es un transmisor / receptor RS-232 alimentado por ± 5kV protegido por ESD + 5V. La familia MAX232EPE de circuitos de interfaz de transmisores / receptores RS-232 cumple con todas las especificaciones EIA de alta velocidad RS-232E y V.28 y es especialmente adecuada para aquellas aplicaciones en las que ± 12V no está disponible. Un circuito transmisor rediseñado mejora la velocidad de datos y la velocidad de giro, lo que lo hace adecuado para RDSI y módems de alta velocidad. Las salidas del transmisor y las entradas del receptor están protegidas a ± 15kV ESD (Descarga electrostática). Requieren una única fuente de alimentación de + 5V y cuentan con convertidores de voltaje de bomba de carga a bordo que generan suministros de +10 y -10V desde el suministro de 5V. La familia de dispositivos ofrece una amplia variedad de combinaciones de transmisor / receptor RS-232 de alta velocidad para adaptarse a diversas aplicaciones.
Cumple con todas las especificaciones RS-232E y V.28
Requiere solo una fuente de alimentación de + 5V
Alta velocidad de datos de 120kBps
Doblador de voltaje a bordo / inversor
Bajo consumo de energía
Función de apagado de baja potencia
Salidas de receptor TTL / CMOS de tres estados
Múltiples drivers
Oscilación de salida de ± 10V para entrada de + 5V
300Ω impedancia de la fuente de apagado
Limitador de corriente de salida
Compatible con TTL / CMOS
Velocidad máxima de giro de 30V / µs
Receptores múltiples
Rango de voltaje de entrada de ± 30V
3 a 7kΩ impedancia de entrada
Histéresis 0.5V para mejorar el rechazo del ruido
Aplicaciones: Comunicaciones y red, computadoras y periféricos, dispositivos portátiles, instrumentación y medida
Especificaciones
Tipo de dispositivo: Transceptor
Tipo de interfaz: RS232 con convertidor de voltaje
Número de conductores: 2
Tensión de alimentación mínima: 4.5 V
Tensión de alimentación máxima: 5.5 V
Temperatura mínima de funcionamiento: 0 ° C
Temperatura máxima de funcionamiento: 70°C
Encapsulado DIP
16 pines
Modelo: 61J5919
Incluye:

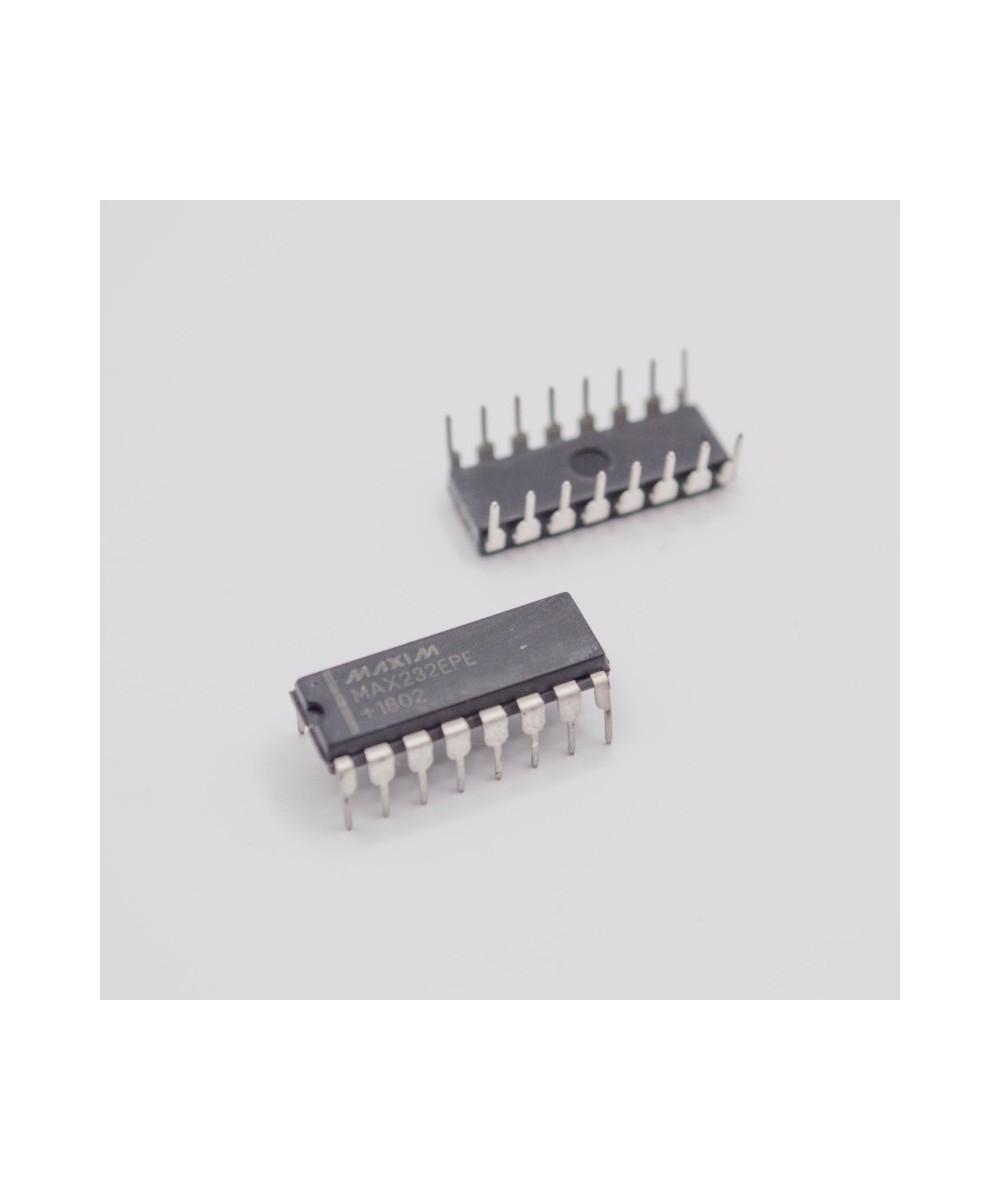

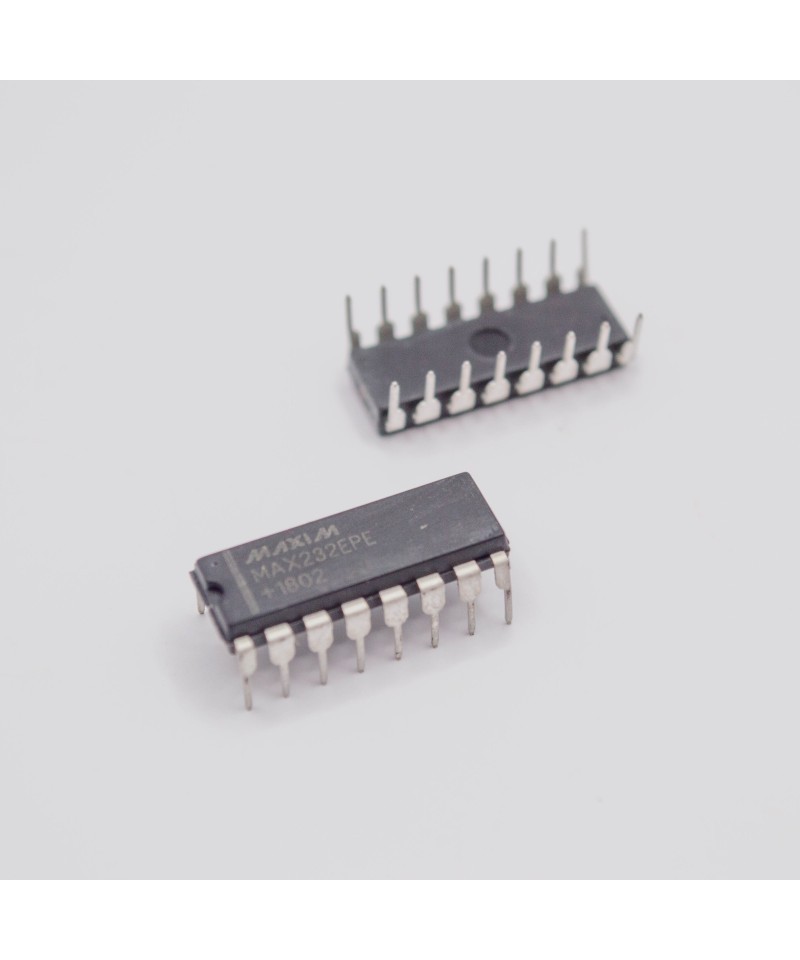

1 x Convertidor de Voltaje MAX232EPE RS-232 5V (DIP)
