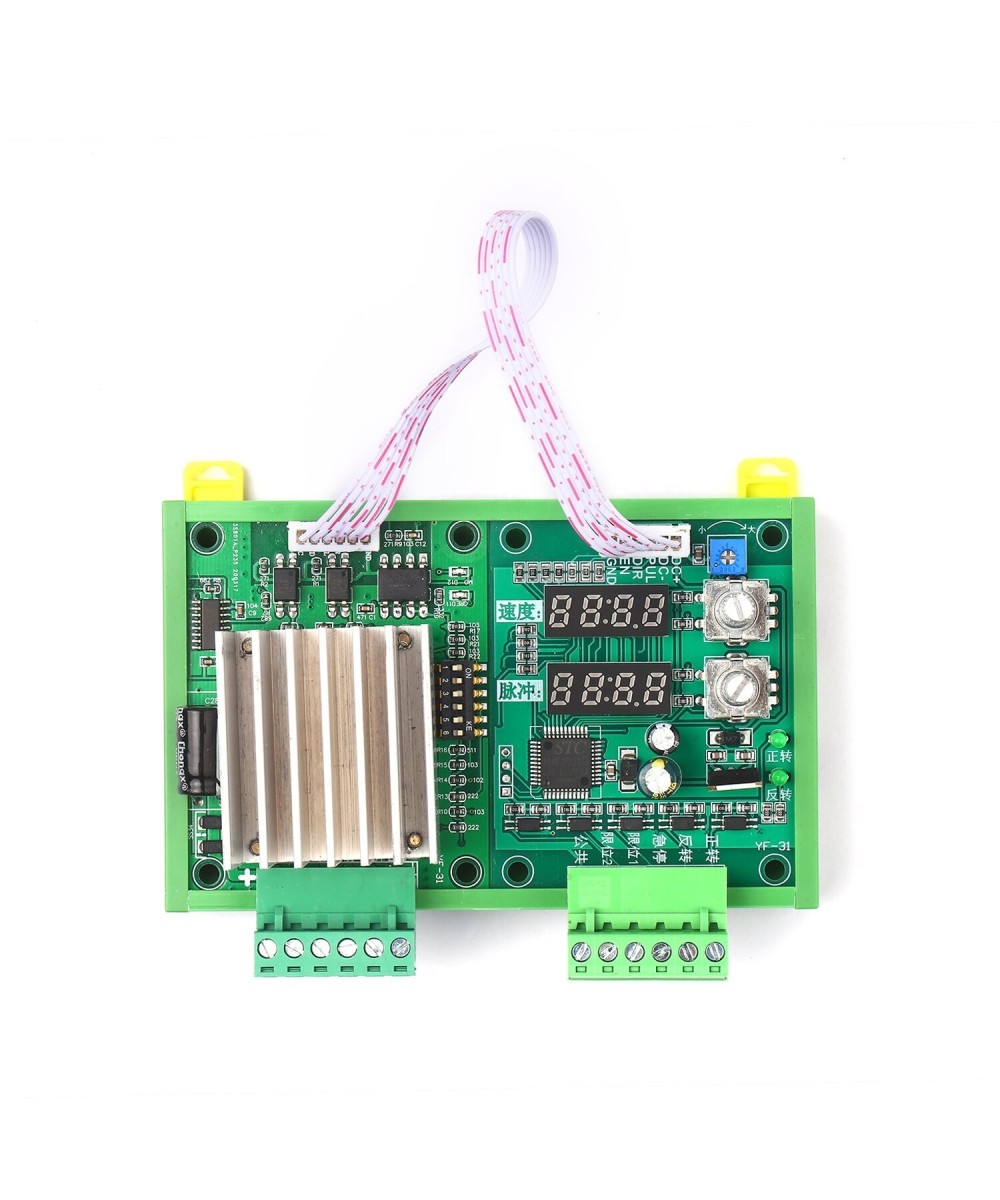

Controlador de Motor Paso a Paso 5786 YF-31

Características:

Material de alta calidad y piezas electrónicas, garantizan la durabilidad para su uso. Es capaz de conducir el motor paso a paso de 2 fases 4/5/6/8/cable dentro de 4A. ¿Es programable? Fácil y libre de controlar la velocidad/dirección giratoria y el modo de funcionamiento del motor paso a paso. Este módulo funciona de manera excelente en la disipación del calor y tiene un rendimiento estable. Puede lograr la Rotación inversa/directa y tiene luz indicadora. Úsalo en: impresora 3D, máquina de tallado, etc.

De modo de trabajo:

P-1: Esmerilado -- gira presionando, se detiene liberando o encontrando con límite.

P-2: autobloqueo -- tiene rotación hacia adelante/inversa presionando hacia adelante/marcha atrás; No se detendrá, a menos que cumpla con el límite.

P-3: control de límite -- cuando recibe la señal de avance, tendrá rotación hacia adelante, detener X segundos al encontrar el límite A, luego automáticamente tiene rotación inversa, detener al encontrar el límite B.

P-4: control de límite y ciclo de repetición -- cuando se electrifica, tendrá rotación hacia adelante, detener X segundos cuando se encuentre con el límite A, luego automáticamente tendrá Rotación inversa, detener X segundos al encontrar el límite B. Repite este ciclo, gira entre A y B.

P-5: cuando recibe señal de avance, rotará X grados para detener; Cuando reciba señal de reversa, girará de forma inversa X grados para detener.

P-6: control de pulso: cuando recibe la señal de avance, rotará X grados para detener, retrasará durante T segundos, luego rotará automáticamente y de forma inversa X grados para detener.

P-7: control de pulso y ciclo de repetición -- cuando se electrifica, rotará hacia adelante X grados para detener, retrasará durante T segundos, rotará X grados para detener de forma inversa, retrasará durante T segundos. Repite este ciclo, gira entre A y B.

P-8: cuando recibe la señal de avance, X rotará grados para detener, retrasará durante T segundos. Repite este ciclo, gira unidireccionales. Cuando recibe señal inversa, rotará X grados para detener de forma inversa, retrasará durante T segundos. Repite este ciclo, gira unidireccionales.

Sobre la codificación potenciómetro:

1- potenciómetro: gira El potenciómetro para ajustar el tiempo de retardo (rango de tiempo: 1-400s).

2- codificador: gira El potenciómetro para ajustar la velocidad (rango de velocidad: 0,1-999,9 rpm); Pulsa el botón codificador para seleccionar los modos y elegir el modo; ninguna operación para 2s hará que guarde la selección y salga de la configuración automáticamente.

3- codificador: gira el potenciómetro para ajustar el contador de impulsos (rango: 1-999990); Pulsa el botón codificador para introducir el ajuste del punto decimal; El punto decimal significa que está en la unidad de 10; sin punto decimal significa unidad de 1, por ejemplo, 1600 significa 1600 pulsos es decir, una revolución; 160,0 significa que el ajuste es de 16000 pulsos, es decir, diez revoluciones.

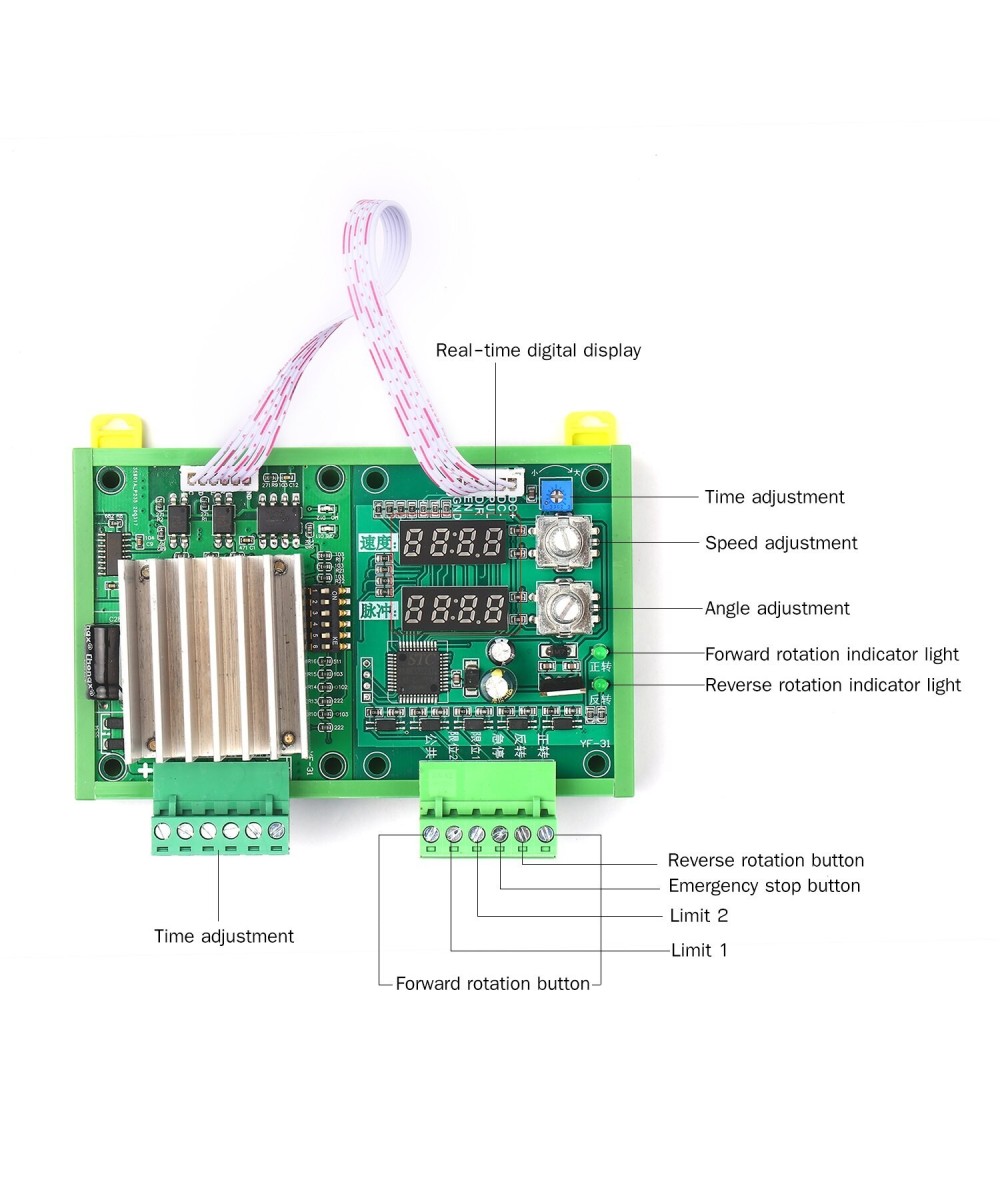

Sobre los puertos:

- Rotación hacia adelante: señal de arranque de rotación hacia adelante

- Rotación inversa: Señal de arranque de Rotación inversa

- Botón de parada de emergencia: Pulsa para detener el motor en cualquier caso.

- Límite 1: Límite de rotación delantera

- Límite 2: Límite de Rotación inversa

- Com: Interfaz común -- todo contacto de señal con interfaz común significa dar señal.

Especificaciones:

- Material: Material de componentes electrónicos

- Rango de voltaje: 10-30V

- Rango de corriente: dentro de 4A

- Tiempo de retardo: 0-400s

- Peso del artículo: 221g/7,79 oz

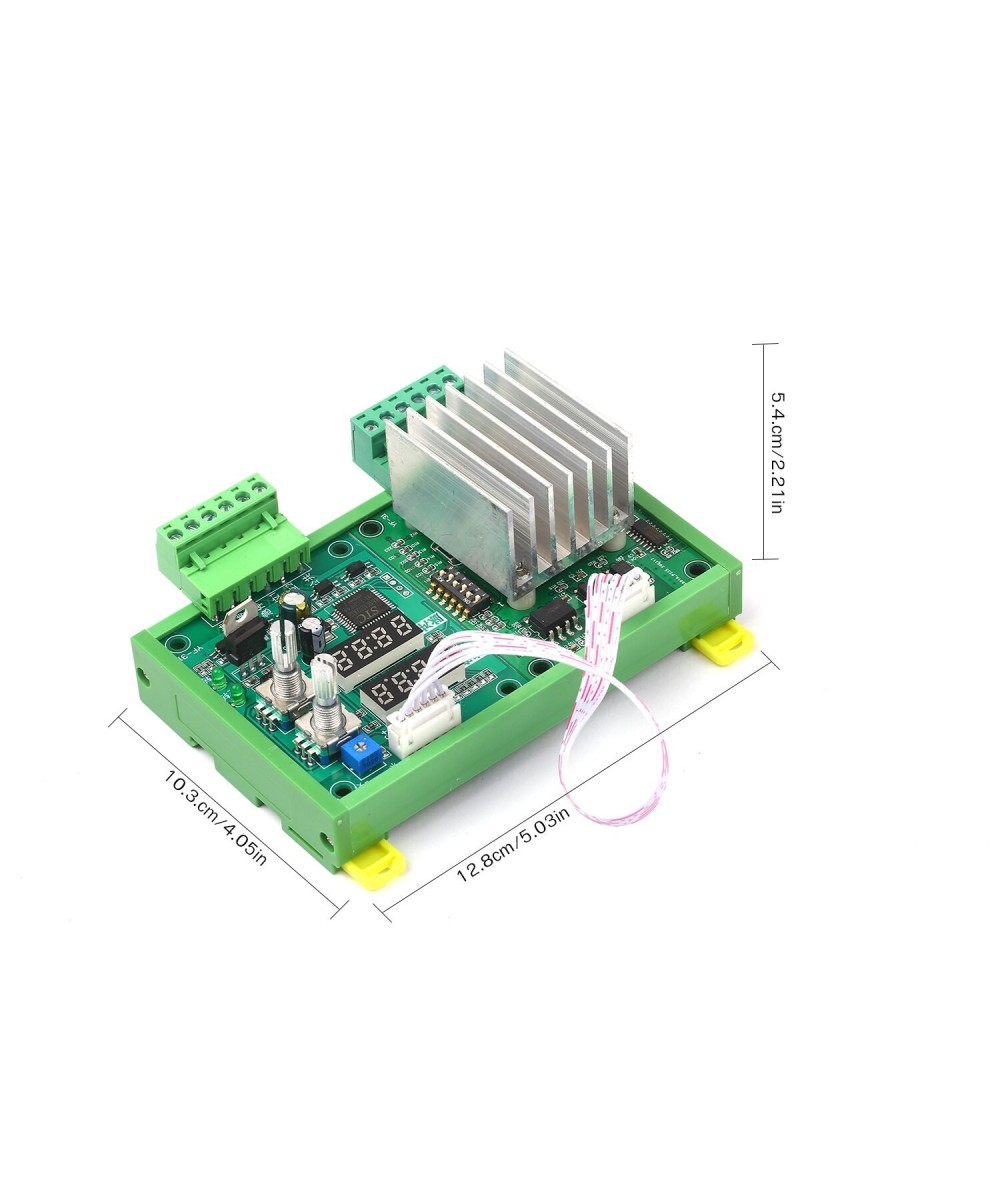

- Tamaño del artículo: 12,8*10,3*5,4 cm/5,03*4,05 * 2.12in

- Peso del paquete: 225g/7,93 oz

- Tamaño del paquete: 19,5*16*5,4. cm/7,67*6,29 * 2.12in

Nota:

- Placa controladora solamente, otros accesorios no están incluidos.

- Debido a la medición manual, puede haber una desviación.

- Debido a la iluminación, la imagen y el objeto del material pueden diferir ligeramente en color, por favor prevalece.

Incluye:

1 x Controlador de Motor Paso a Paso 5786 YF-31
