Caracteristicas:
Los amplificadores operacionales de entrada JFET de la serie TL07x están diseñados como versiones de bajo ruido de los amplificadores de la serie TL08x con baja polarización de entrada y corrientes de compensación y velocidad de respuesta rápida. La baja distorsión armónica y el bajo ruido hacen que la serie TL07x sea ideal para aplicaciones de preamplificador de audio y de alta fidelidad. Cada amplificador cuenta con entradas JFET (para alta impedancia de entrada) junto con etapas de salida bipolares integradas en un solo chip monolítico.
.Bajo consumo de energía. Amplios rangos de voltaje de modo común y diferencial. Baja polarización de entrada y corrientes de compensación. Protección contra cortocircuitos de salida. Alta impedancia de entrada. Bajo ruido. Baja distorsión armónica total.
Especificaciones:
Fabricante: Texas Instruments
Categoría de producto: Amplificadores operacionales - Op Amps
RoHS: Detalles
Estilo de montaje: Through Hole
Paquete / Cubierta: PDIP-8
Número de canales: 2 canales
Voltaje de alimentación - Máx .: 36 V
GBP: amplificador de ancho de banda: 3 MHz
VP - Velocidad de precesión: 13 V / us
Vos - Tensión offset de entrada: 6 mV
Voltaje de alimentación - Mín .: 7 V
Temperatura de trabajo mínima: 0 C
Temperatura de trabajo máxima: + 70 C
Ib - Polarización de entrada de tensión: 200 pA
Corriente de suministro operativa: 1.4 mA
Apagado: Sin apagado
CMRR - Proporción de rechazo de modo común: 75 dB a 100 dB
en - Densidad de sonido de tensión de entrada: 18 nV / sqrt Hz
Serie: TL072A
Empaquetado: Tube
Tipo de amplificador: Amplificador de bajo ruido
Altura: 4.57 mm
Tipo de entrada: Rail-to-Rail
Longitud: 9,81 mm
Producto: Amplificadores operacionales
Tipo de suministro: Simple, Dual
Tecnología: BiFET
Ancho: 6,35 mm
Marca: Texas Instruments
Voltaje de alimentación doble: +/- 5 V, +/- 9 V, +/- 12 V, +/- 15 V
In - Densidad de corriente de entrada de sonido: 0.01 pA / sqrt Hz
Máximo voltaje de alimentación doble: +/- 18 V
Mínimo voltaje de alimentación doble: +/- 3,5 V
Voltaje de alimentación operativo: 7 V a 36 V, +/- 3,5 V a +/- 18 V
Tipo de producto: Op Amps - Amplificadores operacionales
Cantidad de empaque de fábrica: 50
Subcategoría: Circuitos integrados de amplificadores
Vcm - Tensión de modo común: Carril negativo + 4 V a carril positivo - 4 V
dB de ganancia de voltaje: 106.02 dB
Peso de la unidad: 440.400 mg
Contenido:

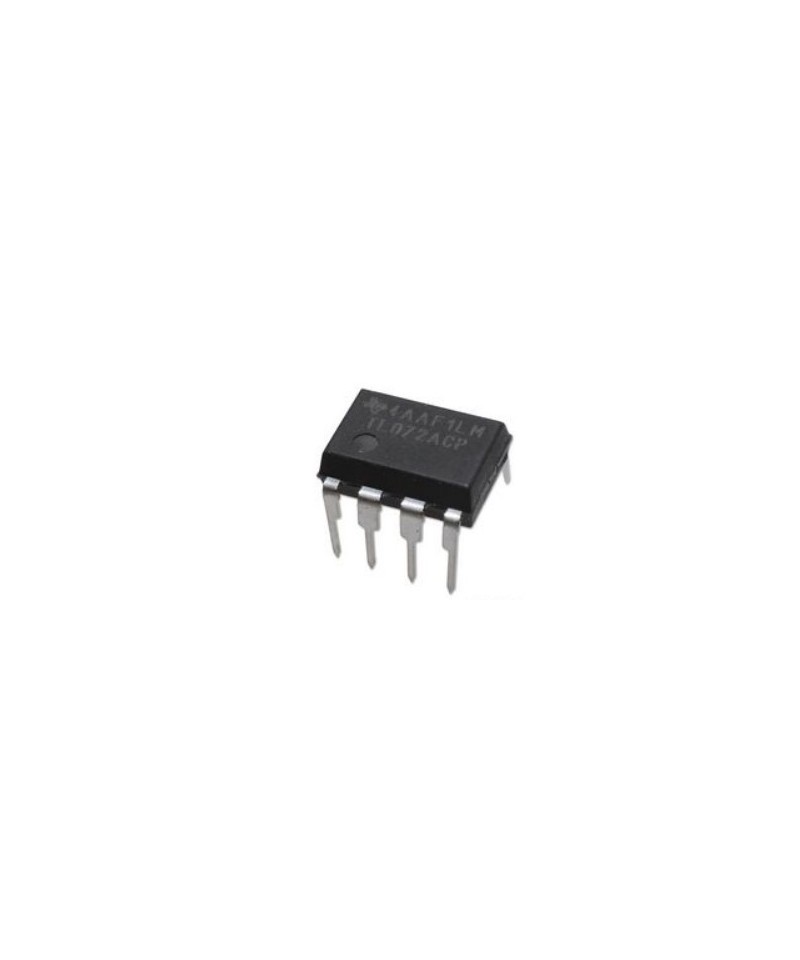

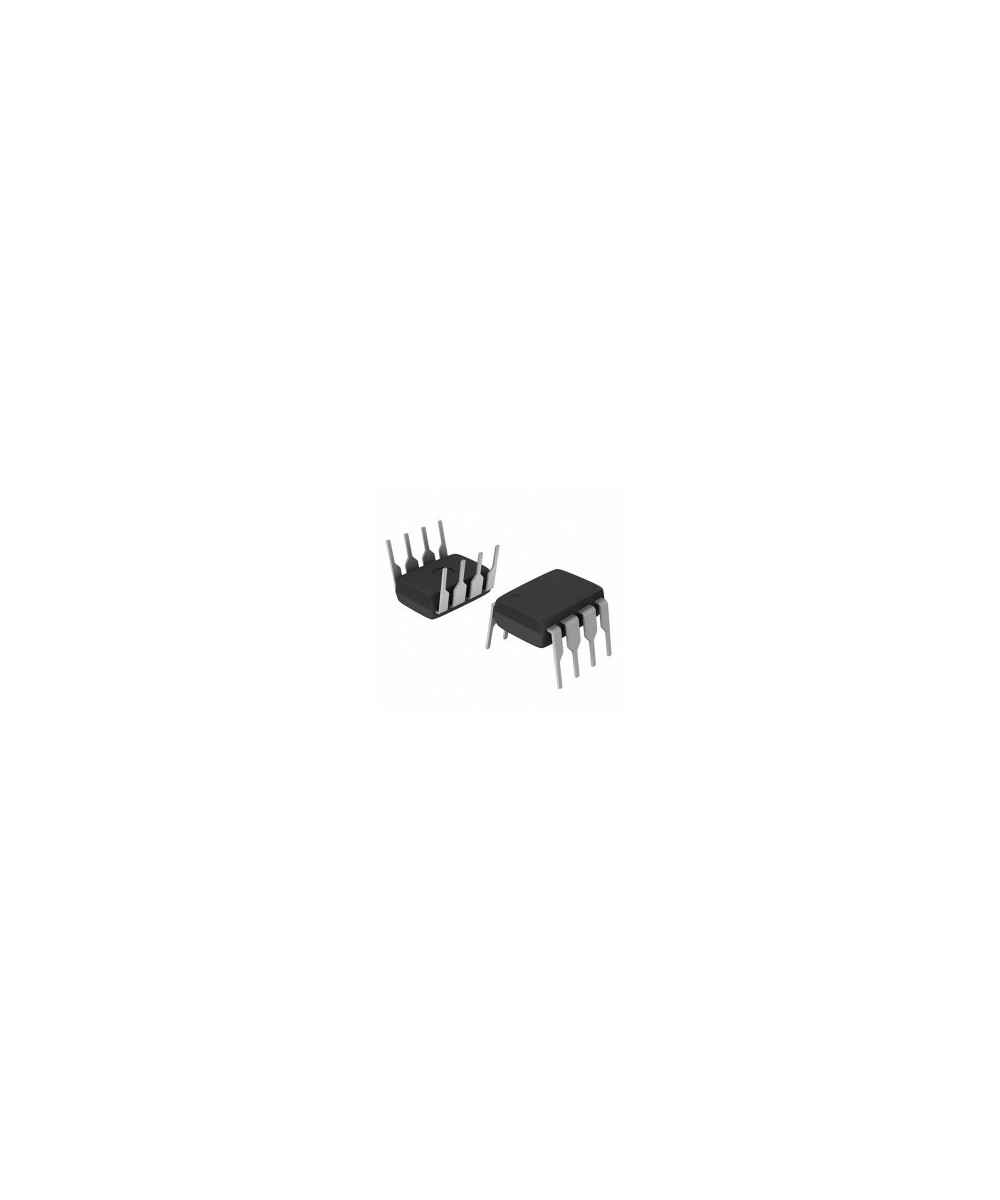

1 x Amplificador operacional TL072ACP
