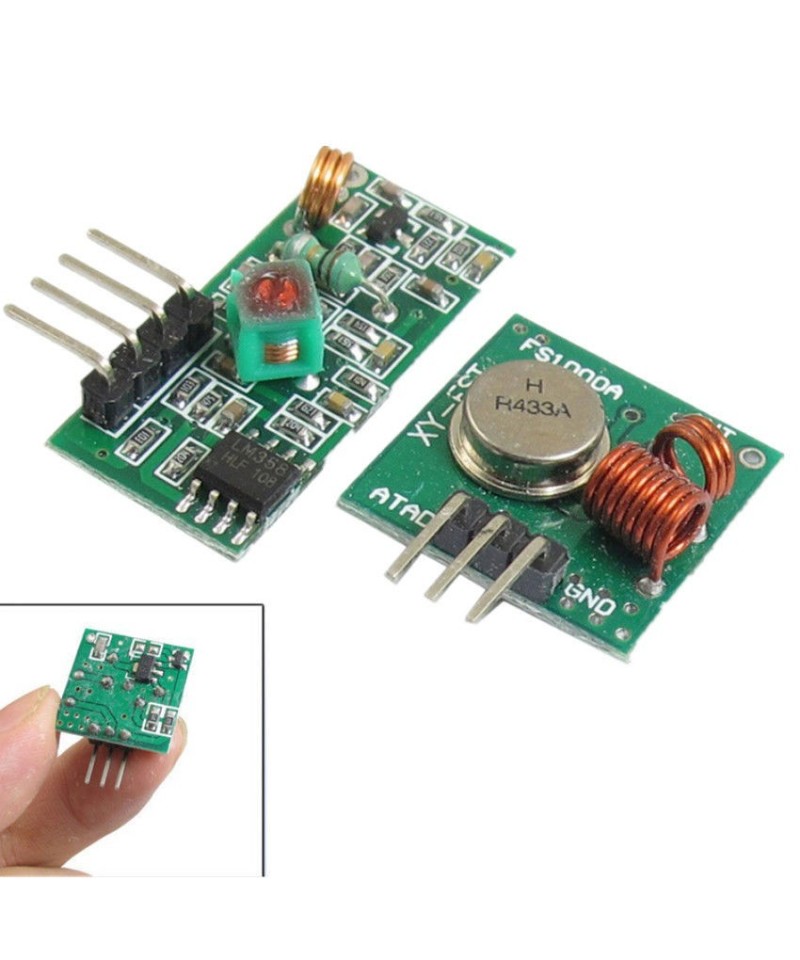

Enlace RF 433MHz y 315MHz TX / RX

Descripcion:

En muchas ocasiones es necesario establecer un enlace de comunicación inalámbrico entre microcontroladores, la forma más sencilla es utilizando estos módulos de radiofrecuencia: un transmisor y un receptor de 433MHz. Estos módulos nos permiten realizar una conexión inalámbrica simplex (un solo sentido) entre 2 microcontroladores como: pic, arduino, etc.

La frecuencia de trabajo es de 433MHz, debido a que es una banda de libre uso. Para utilizar estos módulos basta con alimentarlos y conectar el pin de Datos por un lado del Transmisor (TX) y en otro el Receptor (RX). Para la programación no es necesario agregar ningún tipo de librería, ya que es un proceso "transparente", por lo que el programa sería igual a usar una comunicación serial (UART) entre 2 MCUs, sin embargo existen algunas librerías que nos ofrecen ciertas ventajas como: verificación de errores, redundancia, etc.

Parámetros del módulo receptor:
1. Modelo de Producto: MX-05V
2. Voltaje de funcionamiento: DC5V
Corriente 3.Quiescent: 4MA
4. Frecuencia de recepción: 433.92MHZ
5. Sensibilidad al receptor: -105DB
6. Tamaño: 30 * 14 * 7 mm
7. Antena externa: cable de un solo núcleo de 32 CM, enrollado en una espiral

Parámetros técnicos del cabezal transmisor:
Modelo 1.Product: MX-FS-03V
2. Distancia de lanzamiento: 20-200 metros (voltaje diferente, resultados diferentes)
Voltaje 3.Operating: 3.5-12V
4.Dimensiones: 19 * 19mm
Modo 5.Operating: AM
Tasa 6.Transfer: 4KB / S
Poder 7.Transmitting: 10mW
Frecuencia 8.Transmitting: 433M
9. Una antena externa: línea de núcleo múltiple o de un solo núcleo de 25 cm
10. Salida desde la izquierda → derecha: (DATOS; VCC; GND)

Entorno de aplicación:
Interruptor de control remoto, módulo receptor, motocicletas, productos antirrobo para automóviles, productos de seguridad para el hogar, puertas eléctricas, puertas de persianas, ventanas, toma de control remoto, control remoto LED, control remoto de audio remoto control de puertas eléctricas, control remoto de puerta de garaje, control remoto retráctil puertas, compuerta de volumen remoto, puertas panorámicas, abrepuertas de control remoto, sistema de control del dispositivo de cierre de la puerta, cortinas de control remoto, alarma de host, alarma, control remoto, motocicleta, control remoto, vehículos eléctricos, control remoto MP3.

Contenido:

1 x Enlace RF 433MHz TX / RX
