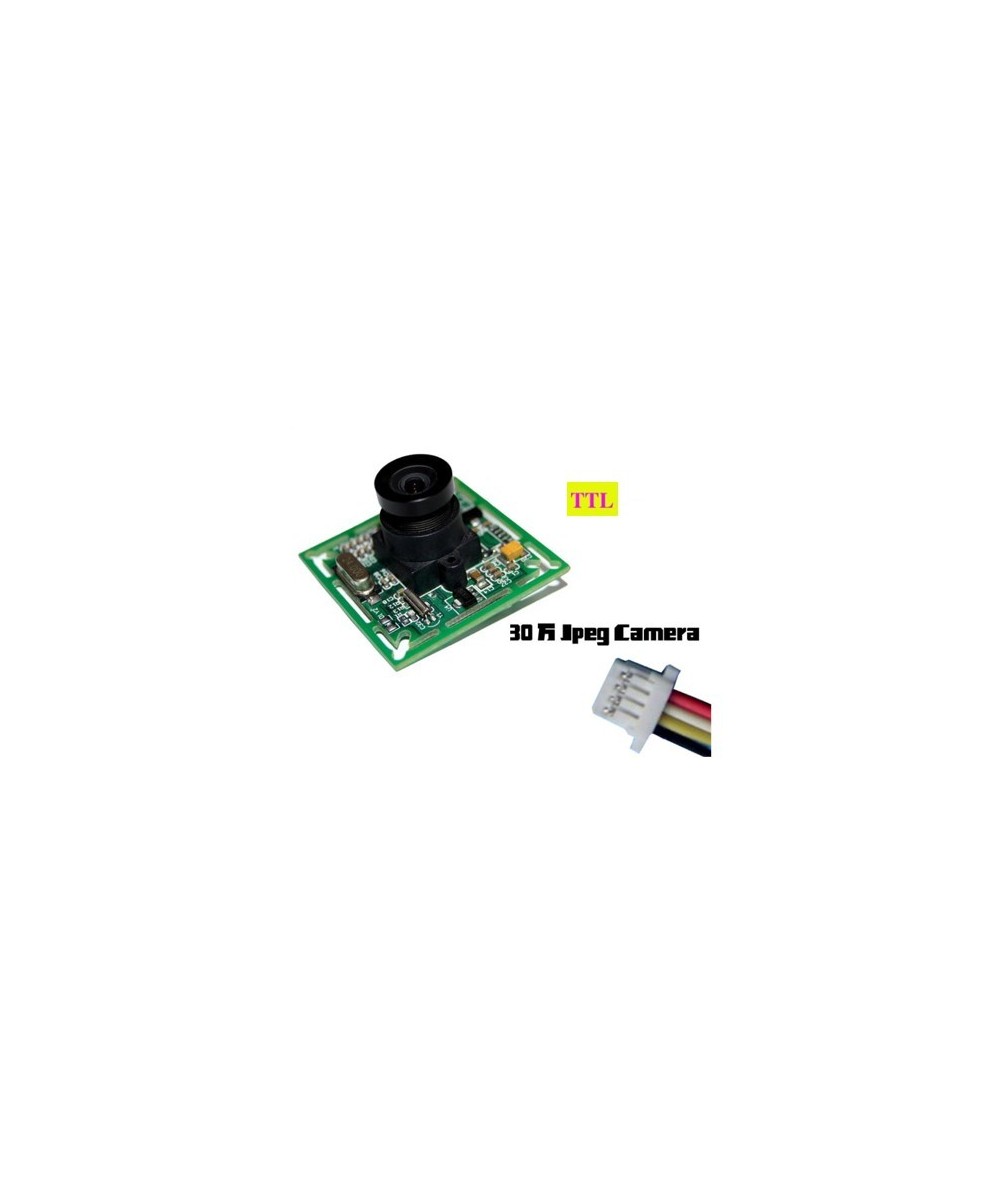

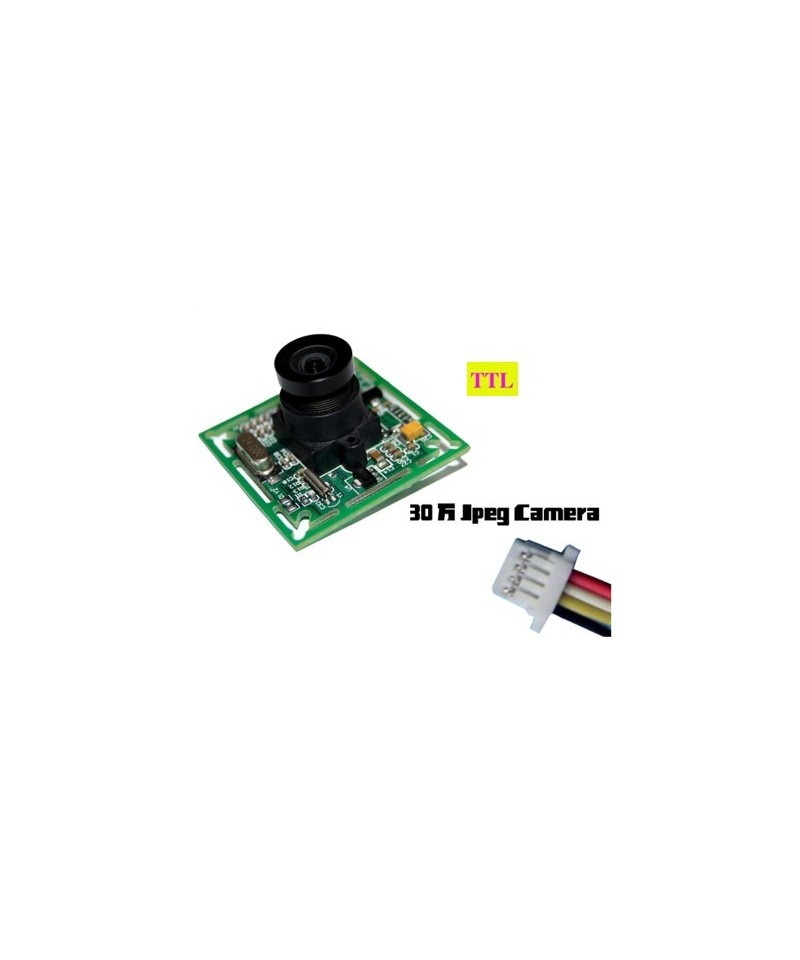

Camara Serial TTL

Caracteristicas:

Se puede conectar un módulo de cámara en serie altamente integrado de 300K píxeles (VGA) a cualquier sistema host que requiera una cámara de video o una cámara fija JPEG comprimida para aplicaciones de imágenes integradas.

El módulo SC03MPA utiliza un sensor de imagen en color CMOS VGA junto con el chip VC0706 que proporciona un sistema de cámara de bajo costo y baja potencia. El módulo tiene una interfaz serie integrada (TTL / RS232 / RS485) que es adecuada para una conexión directa a cualquier puerto serie de microcontrolador host o sistema de PC.

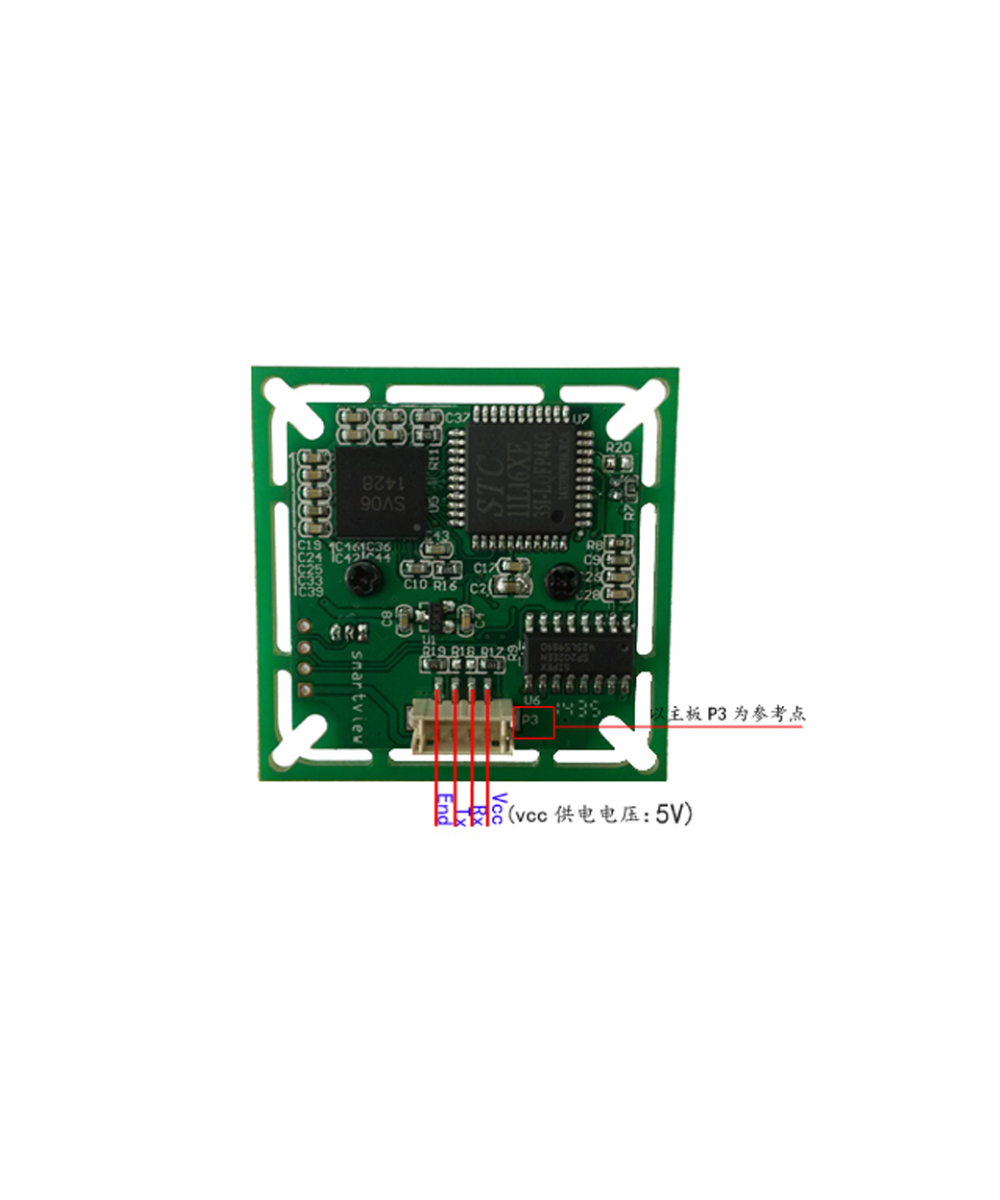

Los comandos del usuario se envían utilizando el protocolo VC0706 que puede indicar a la cámara que envíe imágenes JPEG de alta resolución para su almacenamiento o visualización. El SC03MPA viene en un formato compacto con una lente incorporada y un conector de zócalo PH2.0 de 4 pines que proporciona un fácil acceso tanto a la alimentación como a los datos en serie.

Especificaciones:

Captura JPEG desde el puerto serie.

Resolución: VGA / QVA / 160x120, 320x240, 640x480.

Pixeles: 0.3MP

Tensión de alimentación: 5V DC

Aplicación: ARDUINO

Interfaz: UART

Corriente de funcionamiento: 80-100mA

Velocidad de transferencia de datos: 115,2kbps

Contenido:
1 x Cámara Serial RS232
