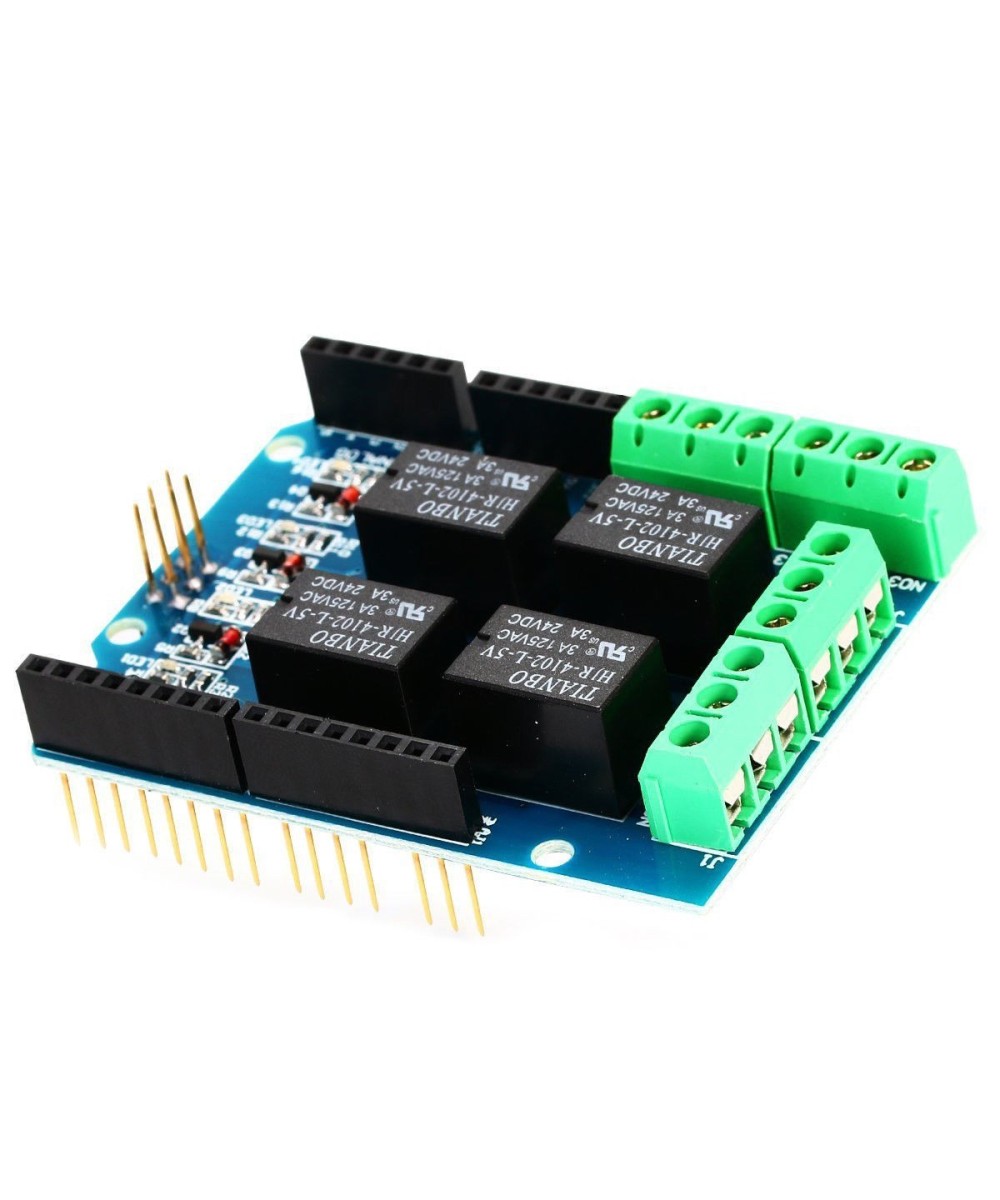

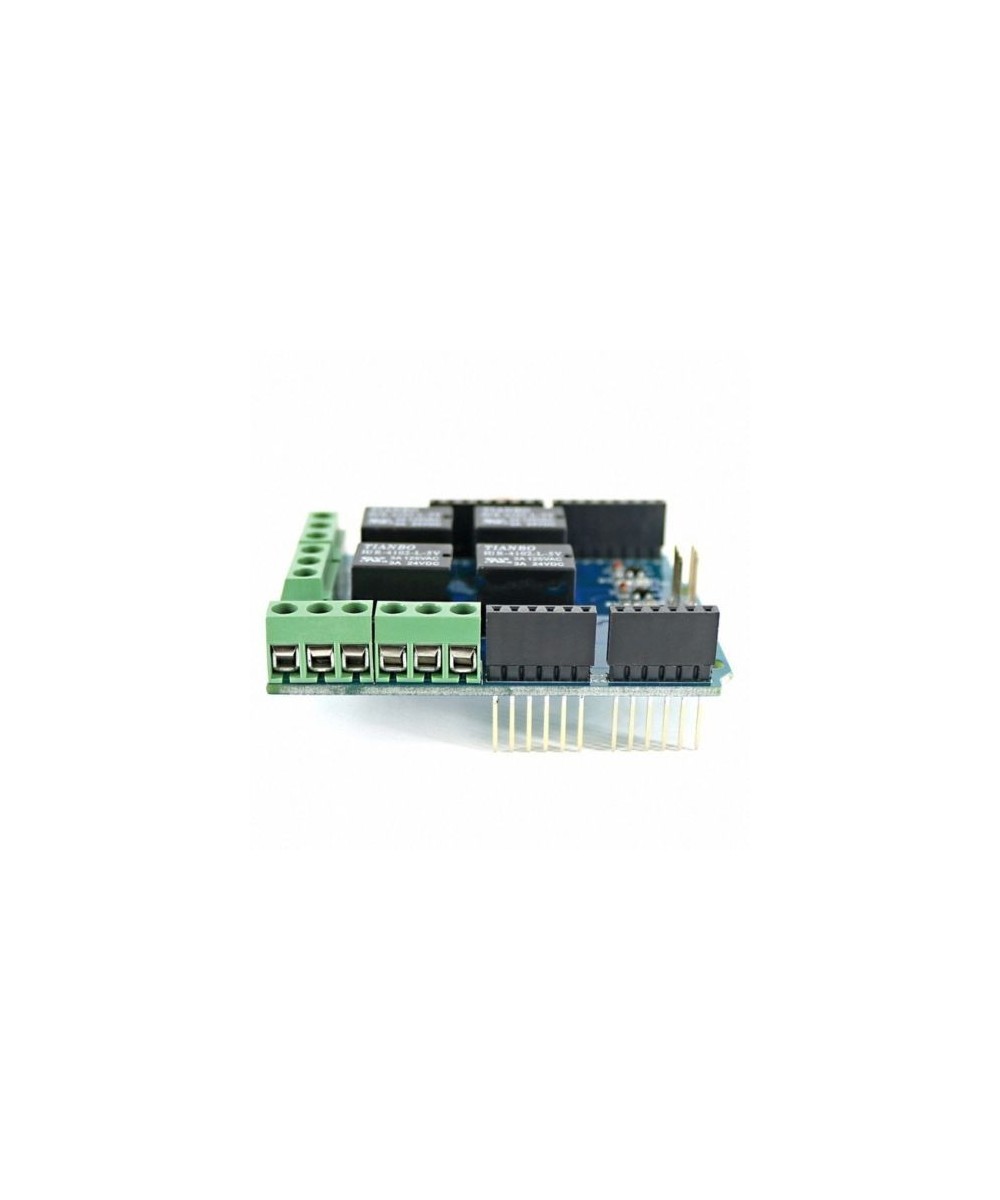

Shield de relé de 4 canales

Especificación:

Rele Shield es un pequeño módulo de corriente de control de señal de corriente que se usa comúnmente, lo que permite que los dispositivos de control de un solo chip de alta potencia se usen ampliamente en el sistema SCM para hacer un proyecto de casa inteligente; y se puede conectar directamente en el Arduino compatible con el uso de varios tipos de placas base, eliminando los problemas del cable de conexión.

Características:

1. Interfaces y formas estándar de Arduino Shield.
2. Puede continuar apilando otras placas de expansión Arduino.
3. 3 orificios de posicionamiento de tornillos M3 para una fácil instalación.
4. Cierre de contacto normalmente abierto de alta transmisión (5 V o 3,3 V).
5. Indicador de relé a bordo (rojo).

Nota especial: cuando use la placa Arduino UNO conectada a ella, ya que la interfaz USB de UNO es extremadamente alta, debe evitar que los terminales verdes tengan un cortocircuito en su carcasa.

Interfaz de alimentación: 5V DC interfaz de alimentación.
Indicador: cuatro luces están rojas cuando el relé está alto, el indicador correspondiente se encenderá.
Terminales de relé: El primer pin (es decir, NOx) es un pin normalmente abierto, el pin NCx normalmente está cerrado, COMx es común, es decir, cuando el relé no está accionado, el NOx y el COMx se abren entre dos pines, la conexión NCx y COMx; Cuando el pin de la señal de control del relé (x) es un relé de control alto, la conexión NOx y COMx se abre entre NCx y COMx.

Incluye:

1x Shield de rele de cuatro canales.
