Sensor de distancia ultrasónico HYSRF05

Descripción:

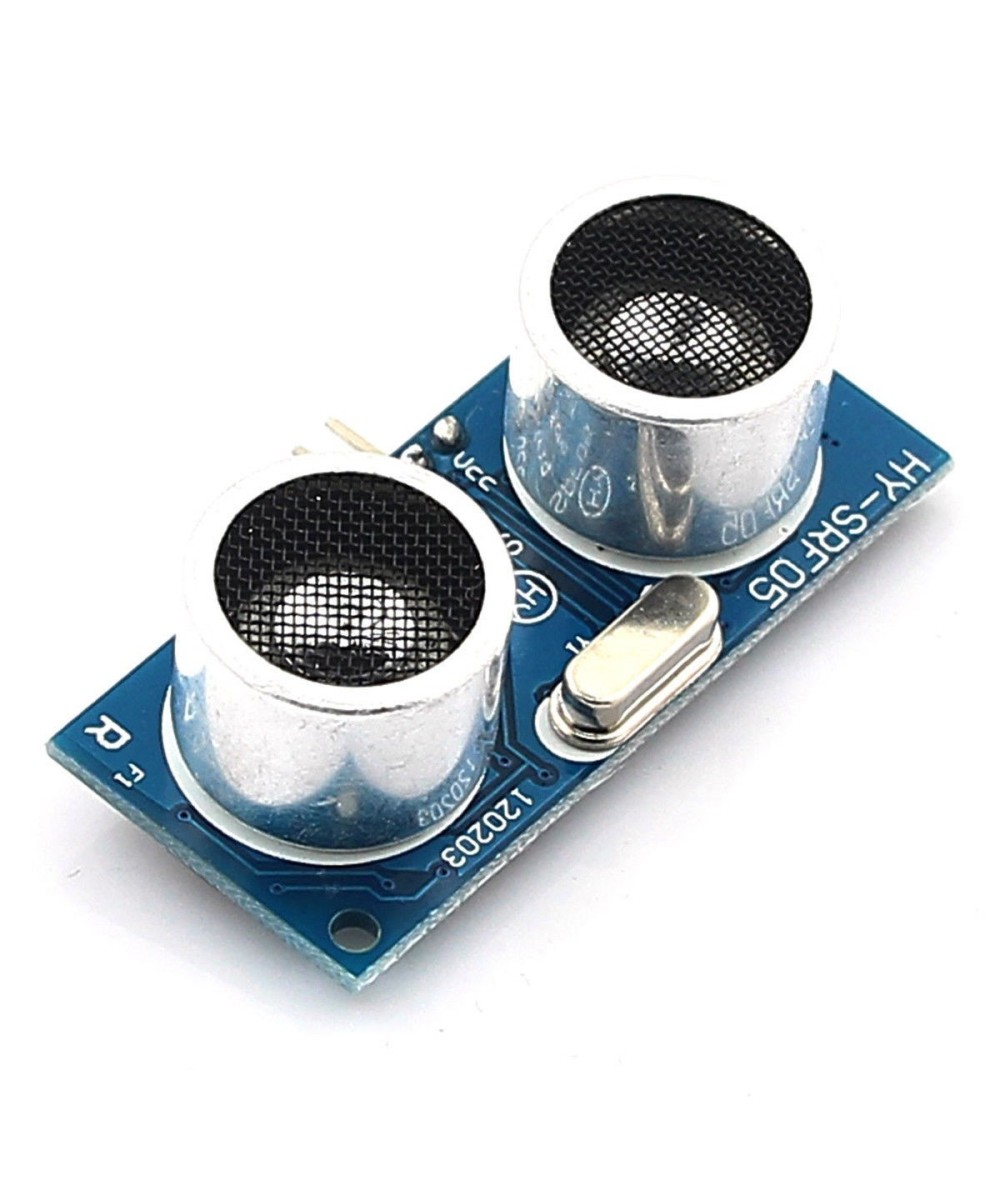

SENSOR HY-SRF05

Para empezar, la arquitectura de este sensor es su construccion de 2 pizoelectricos en forma de cilindro: Un trasmisor y un receptor.  El trasmisor emite una señal ultrasonica que mas tarde sera cachada por el receptor cuando la señal rebote en cualquier objeto, así es como podremos calcular la distancia entre el sensor y el objeto , mediante el tiempo que tarda en  recibir la señal ultrasonica.

COMO APLICACIONES PRACTICAS, ENCONTRAMOS LAS SIGUIENTES:

Sensor de Nivel

Recuento de botellas en banda transportadora

Transporte de Placas de Circuitos Impresos

Deteccion de vehiculos en estacionamiento

MODOS DE USO:

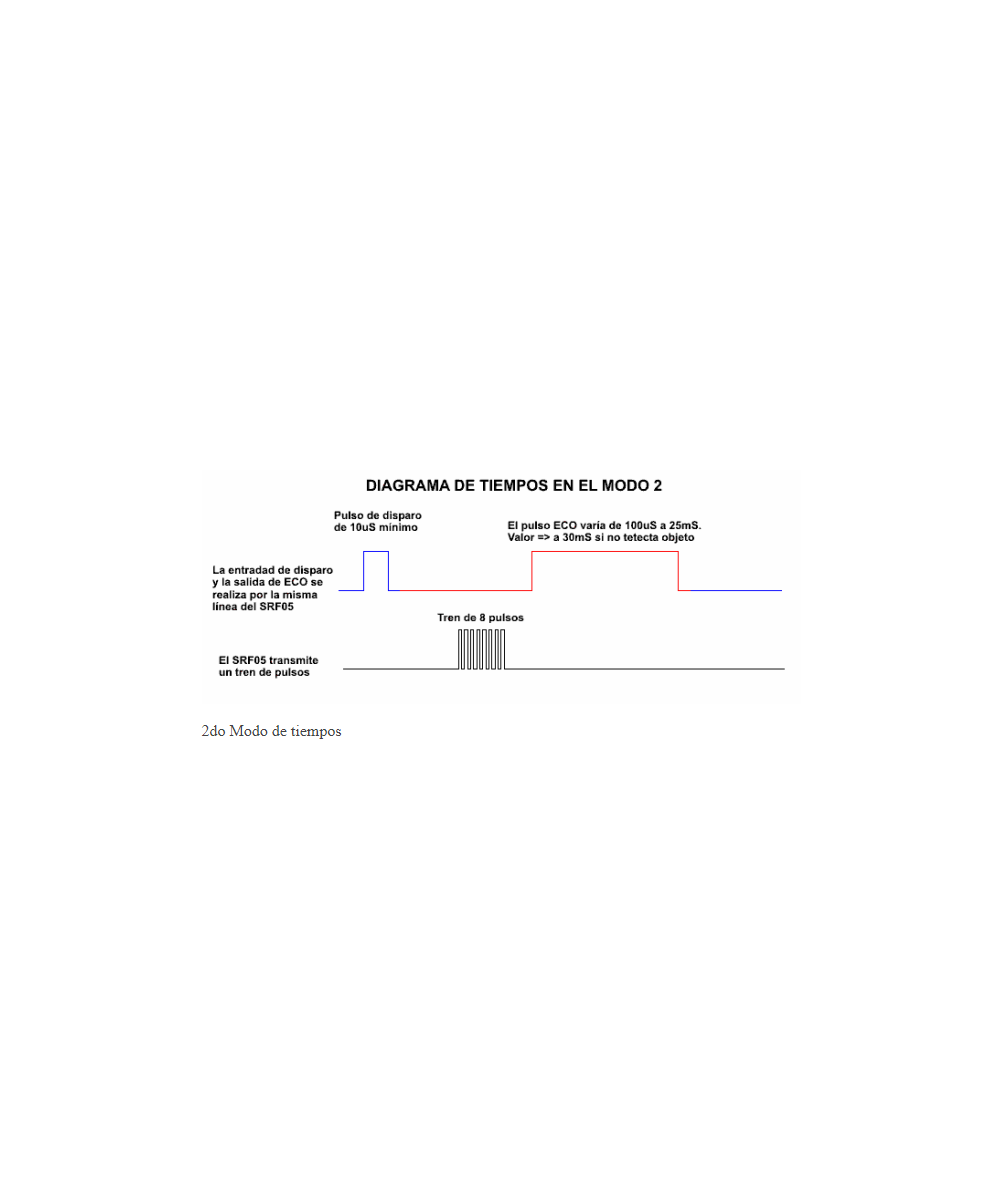

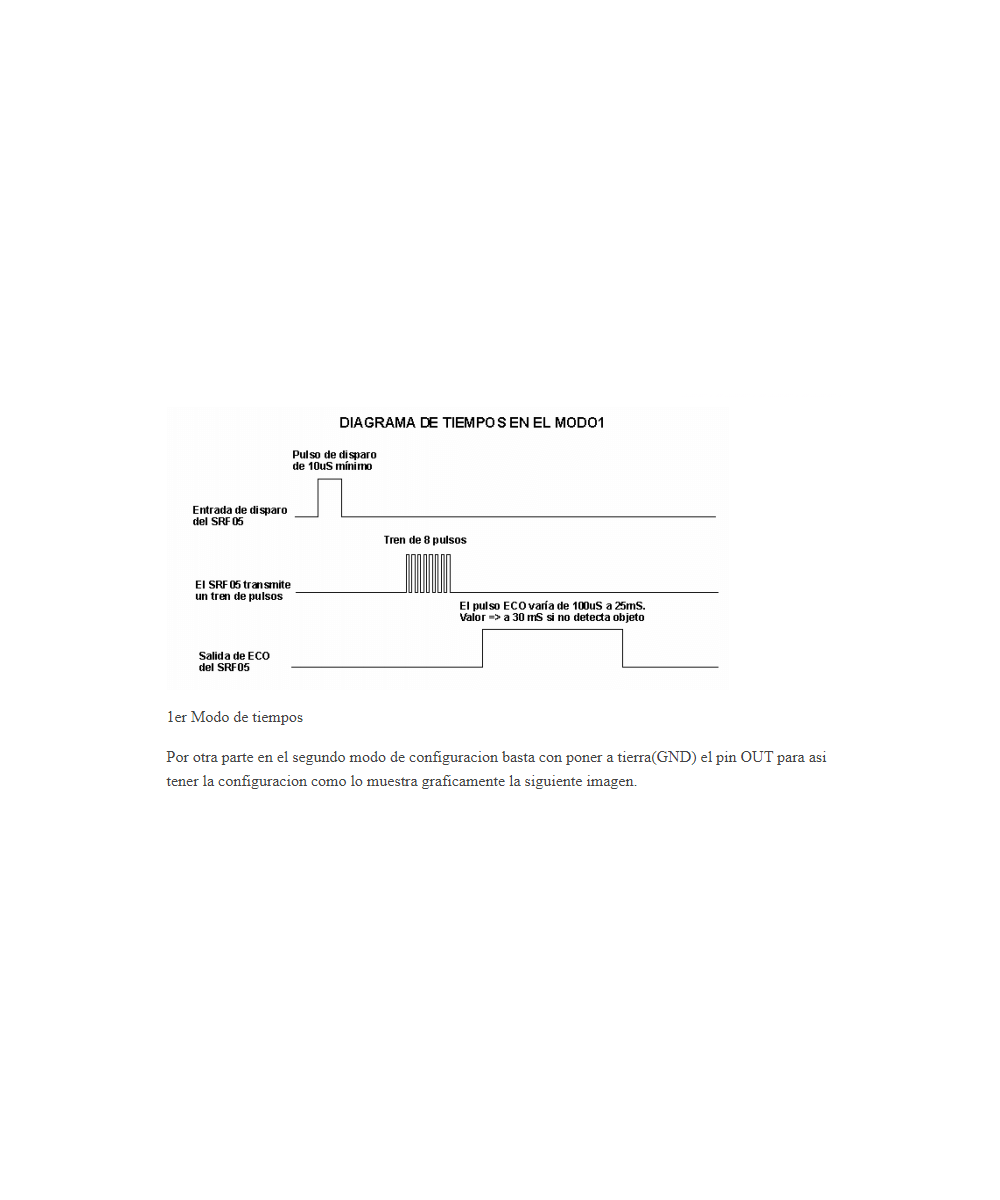

En primer lugar su modo  de funcionamiento de este modulo es relativamente sencillo, se debe alimentar  a 5V VCC  y  Tierra  GND,  suministramos un pulso de 10µs al pin TRIG del modulo para que este lance 8 pulsos a 40Khz para así la salida ECHO ancho de pulso es proporcional a la distancia respecto a cualquier objeto reciba un eco; ya sea caso contrario de no detectar algún objeto, este pasara a nivel bajo en 30ms. La siguiente imagen se ejemplifica visualmente lo antes mencionado.

DESCRIPCION DE PINES:

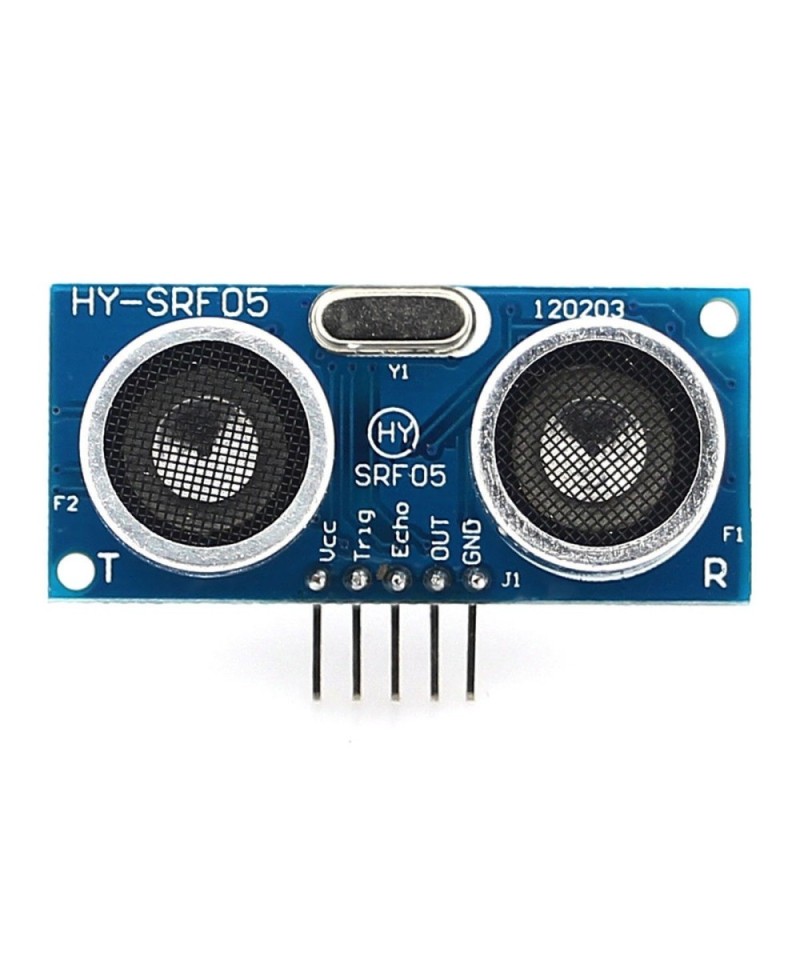

Sensor Ultrasocivo HY-SRF05

VCC.- Tensión de alimentación a 5V.

TRIG.- Entrada de inicio de una nueva medida. Se aplica un pulso con una duración mínima de 10us.

ECHO.- Salida del pulso cuya anchura determina el tiempo del recorrido de la señal ultrasónica.

OUT.- Sin conexión se selecciona el modo 1 de compatibilidad con SRF04. Conectado a GND se selecciona el modo 2 de trabajo.

GND.- Puesta a tierra

CARACTERISTICAS TECNICAS:

Tensión de Alimentación de 5V

Frecuencia de trabajo  40 KHz

Rango máximo 4 m

Ángulo del sensor: menor 15 grados

Rango mínimo 1.7 cm

Precisión: 2 mm

Duración mínima del pulso de disparo nivel TTL  10 uS

Duración del pulso eco de salida nivel TTL  100-25000  uS

Tiempo mínimo de espera entre una medida y el inicio de otra  20 ms

Contenido:

1 x Sensor ultrasonico HYSRF05
