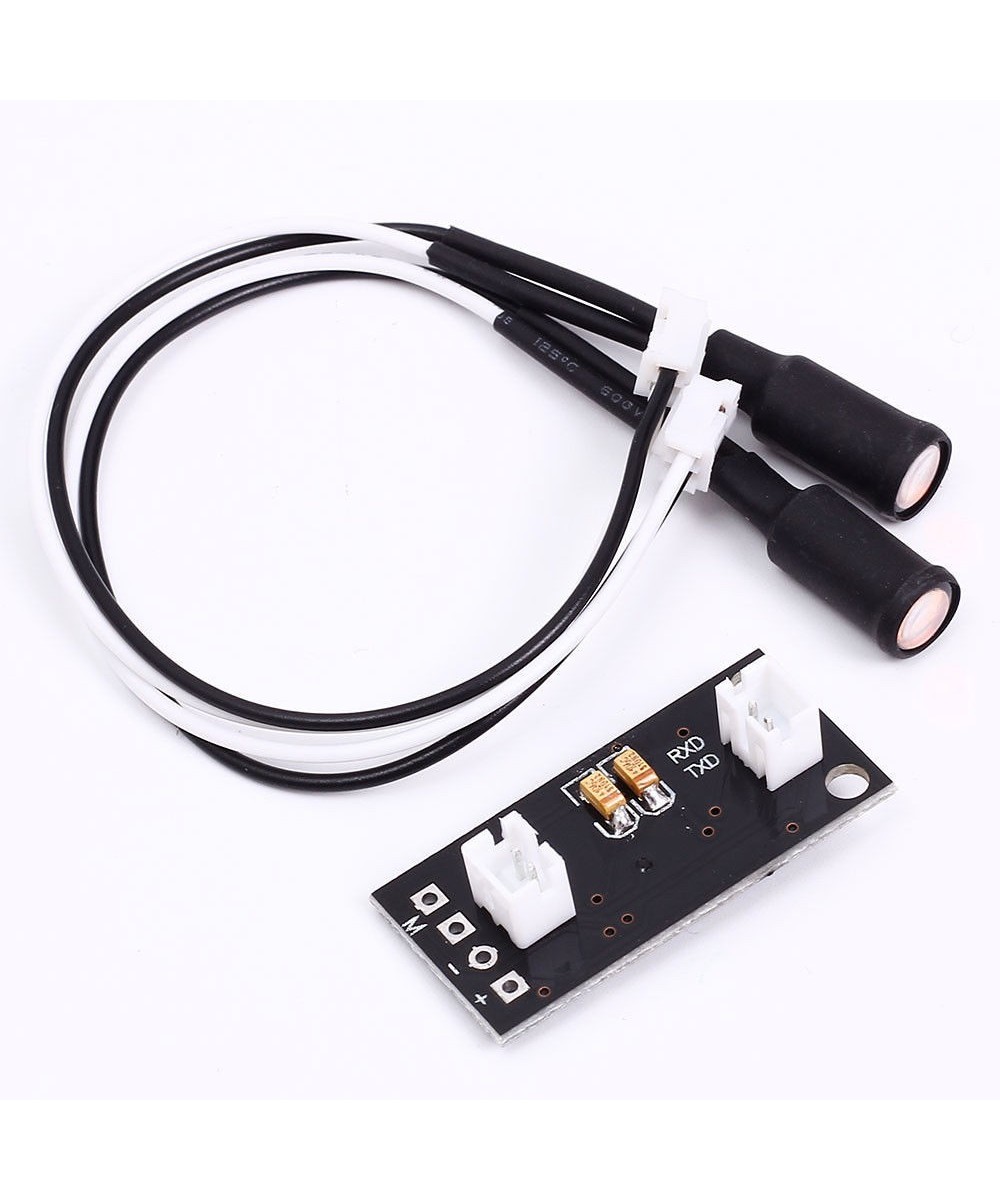

Sensor seguidor solar un solo eje HD-36

Descripcion:

Nombre: tablero de seguimiento de la fuente de luz de un solo eje

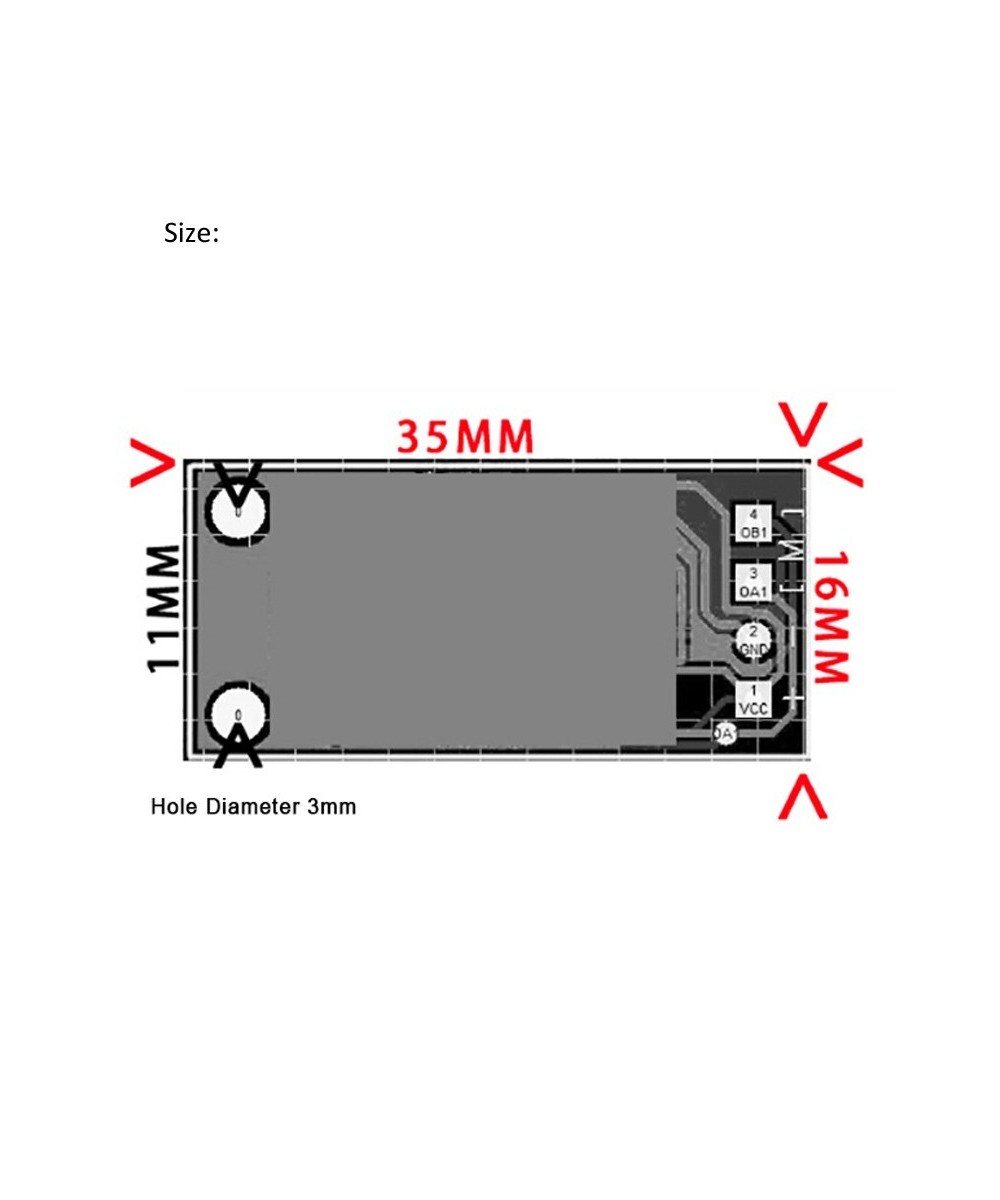

tamaño: 35 * 16 * 1.2 mm

voltaje: DC 5-5.5V

Corriente: <1.5A

Interfaz:potencia +/-, motor M

Principio:

poner un refugio en la resistencia fotosensible; cuando la luz brilla en el refugio y forma una sombra, una resistencia genera una diferencia con otra resistencia; controlar el motor y encontrar el punto de equilibrio, que es el punto central de la fuente de luz

Aplicaciones:

motores de reducción; cuanto más lenta sea la velocidad, mejor será. Recomendamos usar JGY370 6V. Cuando la fuente de alimentación es de 5V, no tiene carga y velocidad estable. Si la velocidad es demasiado rápida, el motor no apuntará a la fuente de luz y se balanceará, pero no se moverá. Este circuito adopta un retardo corto anti-vibración

Conexión:

cuando el motor conecta la placa, no hay diferencia de positiva y negativa. Al realizar la prueba, si el motor gira hacia la dirección opuesta de la fuente de luz, cambie la posición del cable del motor

Nota: la potencia debe ser de 5-5.5 V estabilizado, y no puede conectar la placa solar

Diagrama de cableado:

1. La longitud del cable de prueba es de 15 cm

2. Chip de cifrado, y no puede decodificarse

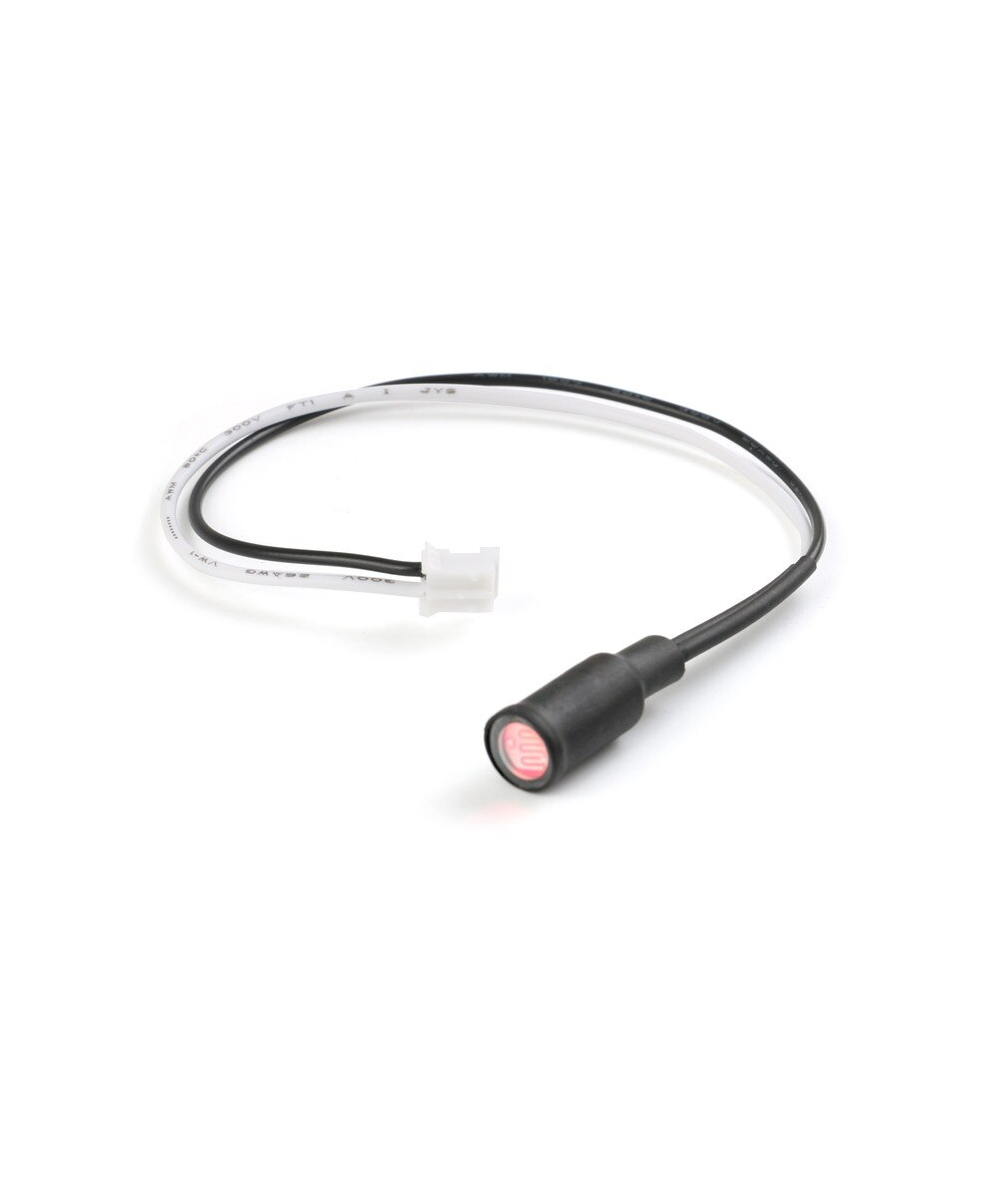

Tal como lo muestra la imagen, la sonda fotosensible debe estar en la misma superficie, la parte superior debe colocar una pequeña pieza solar como refugio; cuando la intensidad de la luz de la sonda izquierda es mayor que la derecha, entonces el motor girará hacia la izquierda; y se detendrá cuando las dos sondas obtengan un equilibrio. El tamaño del refugio es relevante para la precisión del ángulo, debe albergar ambas sondas

Contenido:

1 x Seguidor solar un solo eje
